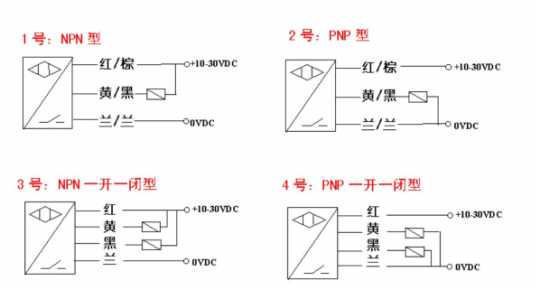

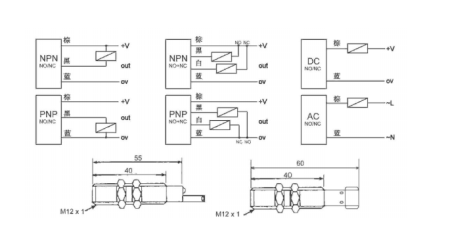

光电传感器接线方法【附图】
光电开关在一般情况下，其是由发送器、接收器和检测电路这三部分组成。发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）、激光二极管及红外发射二极管。光束不间断的发射或者改变脉冲宽度。而接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维。
与此同时，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。而且，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。光电开关快易优自动化选型有收录。
在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。
扩展资料：
光电传感器工作原理：
光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的 。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。
三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。
光电传感器分类和工作方式：
⑴槽型光电传感器
把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。
若把发光器和收光器分离开，就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。
⑶反光板型光电开关
把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光被反光板反射回来被收光器收到;一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。
⑷扩散反射型光电开关
它的检测头里也装有一个发光器和一个收光器，但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光，并把光部分反射回来，收光器就收到光信号，输出一个开关信号。
