链轮齿数和直径对照表【免费下载】
消费者在购买链轮的时候为了购买的产品符合自身的使用，在购买之前是需要知道齿数和直径的。那具体是什么呢？下面就给大家列举一个表格，以便大家进行参考。
链滚子直径 | 节距 | 齿厚 | 齿数 | 半节距角° | 节圆 | 根圆 | 顶圆 |
dr | P | b | Z | A | d" | df | da |
6.35 | 9.525 | 5.20 | 12 | 15.000 | 36.80 | 30.45 | 40.69 |
6.35 | 9.525 | 5.20 | 13 | 13.846 | 39.80 | 33.45 | 43.79 |
6.35 | 9.525 | 5.20 | 14 | 12.857 | 42.81 | 36.46 | 46.88 |
6.35 | 9.525 | 5.20 | 15 | 12.000 | 45.81 | 39.46 | 49.96 |
6.35 | 9.525 | 5.20 | 16 | 11.250 | 48.82 | 42.47 | 53.03 |
6.35 | 9.525 | 5.20 | 17 | 10.588 | 51.84 | 45.49 | 56.10 |
6.35 | 9.525 | 5.20 | 18 | 10.000 | 54.85 | 48.50 | 59.16 |
6.35 | 9.525 | 5.20 | 19 | 9.474 | 57.87 | 51.52 | 62.22 |
6.35 | 9.525 | 5.20 | 20 | 9.000 | 60.89 | 54.54 | 65.28 |
6.35 | 9.525 | 5.20 | 21 | 8.571 | 63.91 | 57.56 | 68.34 |
6.35 | 9.525 | 5.20 | 22 | 8.182 | 66.93 | 60.58 | 71.39 |
6.35 | 9.525 | 5.20 | 23 | 7.826 | 69.95 | 63.60 | 74.44 |
6.35 | 9.525 | 5.20 | 24 | 7.500 | 72.97 | 66.62 | 77.49 |
6.35 | 9.525 | 5.20 | 25 | 7.200 | 76.00 | 69.65 | 80.54 |
6.35 | 9.525 | 5.20 | 26 | 6.923 | 79.02 | 72.67 | 83.59 |
6.35 | 9.525 | 5.20 | 27 | 6.667 | 82.04 | 75.69 | 86.63 |
6.35 | 9.525 | 5.20 | 28 | 6.429 | 85.07 | 78.72 | 89.67 |
6.35 | 9.525 | 5.20 | 29 | 6.207 | 88.10 | 81.75 | 92.72 |
6.35 | 9.525 | 5.20 | 30 | 6.000 | 91.12 | 84.77 | 95.77 |
6.35 | 9.525 | 5.20 | 31 | 5.806 | 94.16 | 87.81 | 98.82 |
6.35 | 9.525 | 5.20 | 32 | 5.625 | 97.18 | 90.83 | 101.85 |
6.35 | 9.525 | 5.20 | 33 | 5.455 | 100.20 | 93.85 | 104.89 |
6.35 | 9.525 | 5.20 | 34 | 5.294 | 103.24 | 96.89 | 107.94 |
6.35 | 9.525 | 5.20 | 35 | 5.143 | 106.26 | 99.91 | 110.97 |
6.35 | 9.525 | 5.20 | 36 | 5.000 | 109.29 | 102.94 | 114.02 |
6.35 | 9.525 | 5.20 | 37 | 4.865 | 112.31 | 105.96 | 117.05 |
6.35 | 9.525 | 5.20 | 38 | 4.737 | 115.34 | 108.99 | 120.09 |
6.35 | 9.525 | 5.20 | 39 | 4.615 | 118.38 | 112.03 | 123.14 |
6.35 | 9.525 | 5.20 | 40 | 4.500 | 121.40 | 115.05 | 126.17 |
6.35 | 9.525 | 5.20 | 41 | 4.390 | 124.44 | 118.09 | 129.22 |
6.35 | 9.525 | 5.20 | 42 | 4.286 | 127.45 | 121.10 | 132.24 |
6.35 | 9.525 | 5.20 | 43 | 4.186 | 130.49 | 124.14 | 135.29 |
6.35 | 9.525 | 5.20 | 44 | 4.091 | 133.52 | 127.17 | 138.32 |
6.35 | 9.525 | 5.20 | 45 | 4.000 | 136.55 | 130.20 | 141.36 |
扩展资料：
链轮计算公式：
一、链轮的齿数Z是根据传动比ι进行计算得来的：
ι=n1/n2=Z2/Z1
式中：
n1：小链轮转速
n2：大链轮转速
Z1：小链轮齿数
Z2：大链轮齿数
二、链轮的分度圆直径D
D=P/[sin(180度/Z)] 。
结构设计：
1、链轮的齿形
链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。

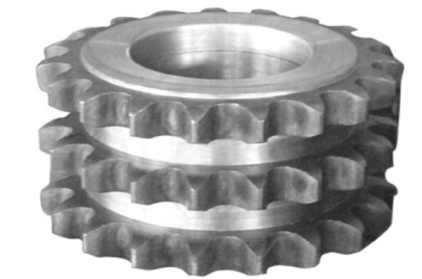

2、链轮结构
4种常用的链轮结构。小直径链轮一般做成整体式。中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造。例如C45，不锈钢等材料。
以上就是今天分享的全部内容，希望对大家有所帮助。
