模胚加工步骤与工艺【干货合集】

模胚在模具加工中必不可少的一环节，以下结合一下我自己的经验来总结一下，并附有图档。

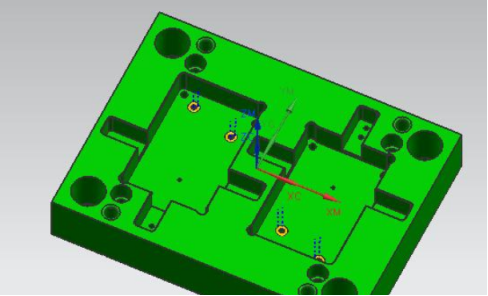

1 因模胚不是太大，大粗用D30R5，因为是封闭的区域，所以用跟随部件开粗,拐角要设R角，一般是R3。

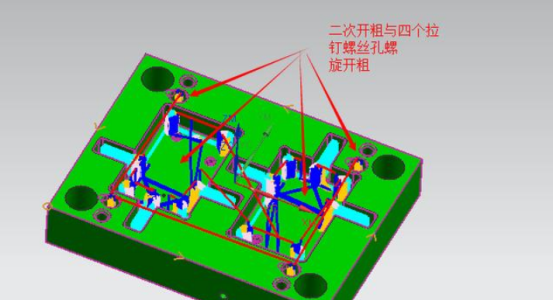

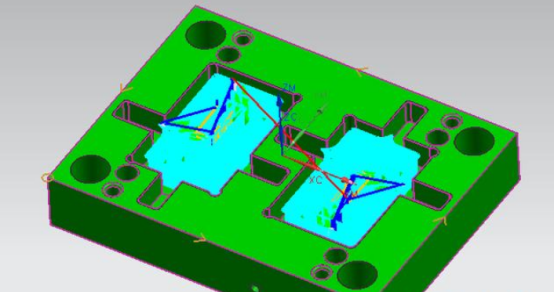

2 因四个行位槽有比较多的残料需要加工，所以用D17R0.8进行二次开粗

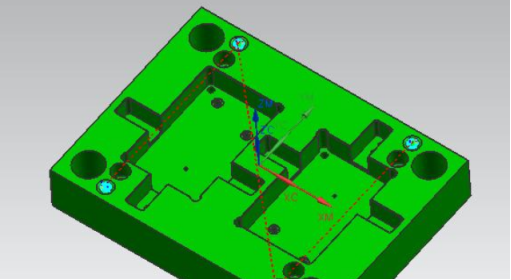

3 D8对D17R0.8加工不到位的角落进行局部清角，用3D等高局部修剪效率更高

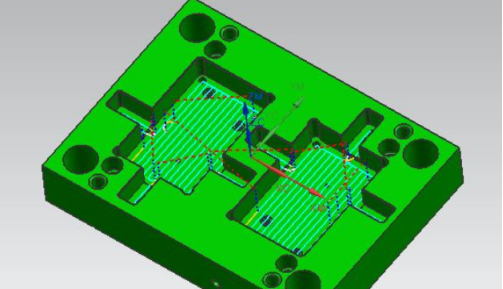

4 清角完成后用D17R0.8刀光平面，光面完成要用百分表点平面的深度是否超过公差（一般有行位的需要测量）

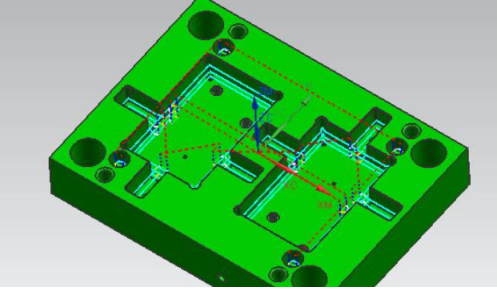

5 用D12旧刀对框与行位槽直身进行中光，用侧锋中光效率高，余量留2-3C左右即可，需要测刀摆

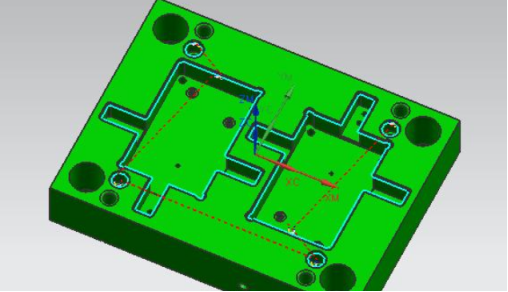

6 用D12好刀对框与行位槽直身进行光刀，光完测量框的垂直度，50MM以内公差在正负2C左右

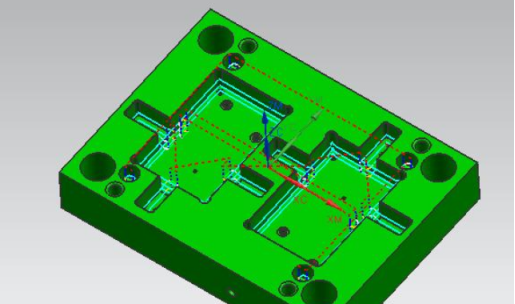

7 D12接平平面，因模仁底部有倒角，所以侧边留0.1MM，底部接平，不可以高出大平面，可略深1-2C左右.

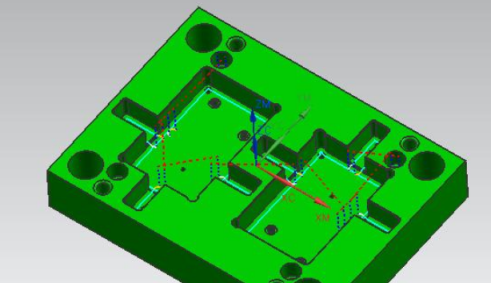

8 D8R0.5局部光刀

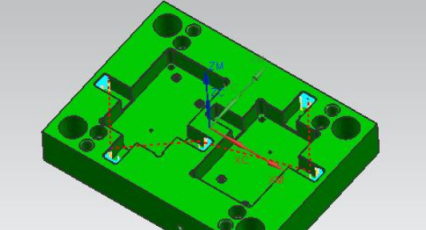

9 D6对D12加工不到位的行位槽进行清角

10 防水圈加工，磨成型刀走中心线，2D旋转线加工到位

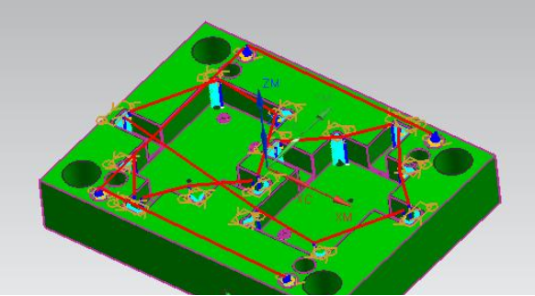

11 用倒角刀进行倒角，记得模胚必须倒角哦！

扩展资料：

一、模具制造工艺流程如下：

审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产。

（1）模架加工：

（2）模芯加工

（3）模具零件加工

打编号

A/B板加工

面板加工

顶针固定板加工

底板加工

飞边

粗磨

铣床加工

钳工加工

CNC粗加工

热处理

精磨

CNC精加工

电火花加工

省模

滑块加工

压紧块加工

分流锥浇口套加工

镶件加工

二、模架加工细节

（1）打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

（2）A/B板加工（即动定模框加工）

A/B板加工应保证模框的平行度和垂直度为0.02mm

铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角

钳工加工：攻牙，修毛边

（3）面板加工：铣床加工镗机咀孔或加工料嘴孔。

（4）顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

（5）底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）

三、 模芯加工细节

粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm

粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm

铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角

钳工加工：攻牙，打字码

CNC粗加工

发外热处理HRC48-52

精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内

CNC精加工

电火花加工

省模，保证光洁度，控制好型腔尺寸

加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点

四、滑块加工工艺

首先铣床粗加工六面

精磨六面到尺寸要求

铣床粗加工挂台

挂台精磨到尺寸要求并与模架行位滑配

铣床加工斜面，保证斜度与压紧块一致，留余量飞模

钻运水和斜导住孔，斜导柱孔比导柱大1毫米，并倒角，斜导柱孔斜度应比滑块斜面斜度小2度。斜导柱孔也可以在飞好模合上模后与模架一起再加工，根据不同的情况而定。
