三菱plc编程口诀(技巧)【大全】

作为一名电气工程师，也许你已经见过了无数重复却又功能单一的控制程序，也厌倦了重复写着功能一致只是不停更换软元件的程序，即使三菱PLC拥有实用性很强的FB块，但是对新手来说使用起来并不是那么简单。

那么，现在让我们通过一个不起眼的功能帮你来摆脱这个难题，提高编程的效率。

1.在三菱的PLC编程软件（GX Wrok2、GX Work3）中，有一个功能叫做“连续粘贴”。当我们需要编写一段或一部分功能相同的程序时，我们可以先对程序进行分析，将其启动条件、停止条件、和输出元件确定，然后按照顺序先将一条程序写好，例如下面这条程序：

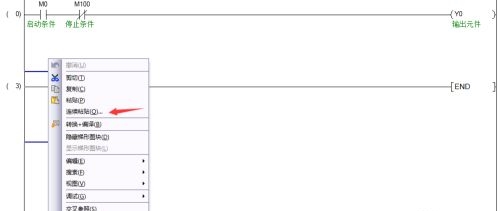

2.假如接下来同样要用M1~M4来输出Y1~Y4，我们只需要选取上图这条程序，右键选择“复制”，将其复制后，右键选择“连续粘贴”；

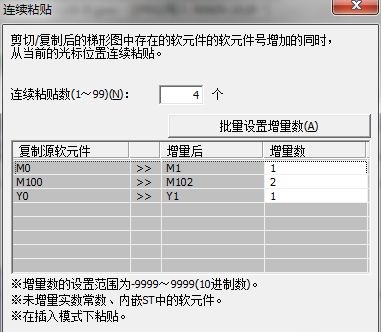

3.在弹出的窗口中，“连续粘贴数”是粘贴的次数，“增量数”是每次粘贴时对应软元件要增加的数值，工程师可以在窗口清楚的看到“增量后”对应的软元件，当所有软元件的增量数都一样时，用户可以点“批量设置增量数”来设置所有软元件的的增量数；

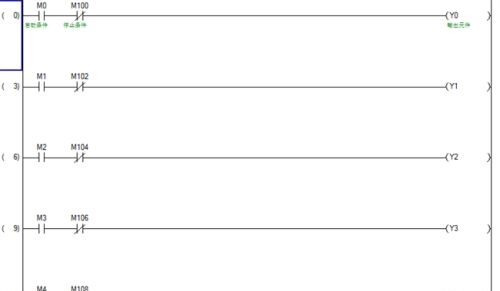

4.完成设置后点击“执行”即可进行连续粘贴。效果如下图：

5.通过“连续粘贴”这个不起眼的功能，不仅让你在大部分程序的编写过程中提高效率，还可以避免这类繁琐的工作坏了你的心情。

扩展资料：

三菱PLC控制系统一般设计方法：

1、分析控制系统的控制要求

熟悉被控对象的工艺要求，确定必须完成的动作及动作完成的顺序，归纳出顺序功能图。

2、选择适当类型的PLC

根据生产工艺要求，确定I/O点数和I/O点的类型（数字量、模拟量等），并列出I/O点清单。进行内存容量的估计，适当留有余量。

根据经验，对于一般开关量控制系统，用户程序所需存储器的容量等于I/O总数乘以8；对于只有模拟量输入的控制系统，每路模拟量需要100个存储器字；对于既有模拟量输入又有模拟量输出的控制系统，每路模拟量需要200个存储器字。

确定机型时，还要结合市场情况，考察PLC生产厂家的产品及其售后服务、技术支持、网络通信等综合情况，选定性能价格比好一些的PLC机型。

3、硬件设计

根据所选用的PLC产品，了解其使用的性能。按随机提供的资料结合实际需求，同时考虑软件编程的情况进行外电路的设计，绘制电气控制系统原理接线图。

4、软件设计

（1）软件设计的主要任务是根据控制系统要求将顺序功能图转换为梯形图，在程序设计的时候最好将使用的软元件（如内部继电器、定时器、计数器等）列表，标明用途，以便于程序设计、调试和系统运行维护、检修时查阅。

（2）模拟调试。将设计好的程序下载到PLC主单元中。由外接信号源加入测试信号，可用按钮或小开关模拟输入信号，用指示灯模拟负载，通过各种指示灯的亮暗情况了解程序运行的情况，观察输入/输出之间的变化关系及逻辑状态是否符合设计要求，并及时修改和调整程序，直到满足设计要求为止。

5、现场调试

在模拟调试合格的前提下，将PLC与现场设备连接。现场调试前要全面检查整个PLC控制系统，包括电源、接地线、设备连接线、I/O连线等。

在保证整个硬件连接正确无误的情况下才可送电。将PLC的工作方式置为“RUN”。反复调试，消除可能出现的问题。当试运一定时间且系统运行正常后，可将程序固化在具有长久记忆功能的存储器中，做好备份。
