马扎克机床按键说明【图解】
1．位置画面
功能:显示与机床运行状态和工件加工状态相关的各类信息。
备注：选择位置画面后，手动操作或自动运行要求的各类功能显示在菜单显示区。

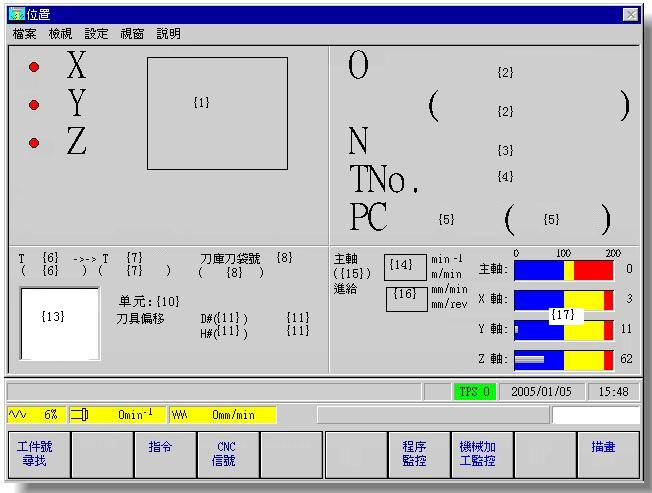

1.1.1指令菜单项正常显示时的画面

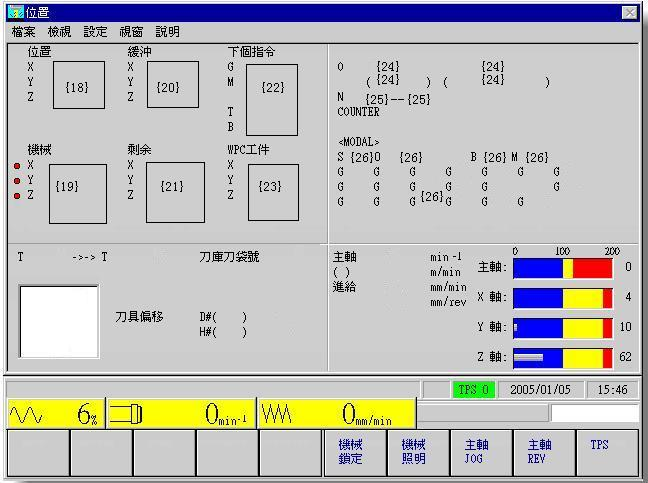

1.1.2指令菜单项反衬显示时的画面
1.1.3显示画面描述
序号 | 项 目 | 单位 | 描述 | |
[1] | 当前位置 | X,Y,Z | Mm(inch) | 工件坐标系中刀尖在各轴的当前位置。 |
4,5,6 | Mm(inch)或度 | 工件坐标系中刀尖在各轴的当前位置 （带附加轴的情况） | ||
[2] | WNo. | _ | 正在执行的程序的编号 WNo. a b (a’b’) a a’工件号 b b’MAZATROL或EIA/ISO程序识别码。 （数据项a’和b’，只有在执行子程序时才显示数据。） | |
[3] | UNo. | _ | -如果正在执行的程序是MAZATROL程序： UNo. a a ：单元编号 -如果正在执行的程序是EAI/ISO程序： 显示正在执行的序列编号。 UNo ： a a ：序列编号 | |
[4] | TNo. | _ | 当前主轴上所装刀具的编号 | |
[5] | PC | 个 | 加工完了的工件个数及计划加工工件个数（工件数量统计） PC a ： (b) a ：加工完了的工件个数 b ：计划加工工件个数 | |
[6] | Tno. | _ | -当前主轴上所装刀具编号与名称 -如果设定8位T- 命令代码，所用刀具的编号显示在Tno.项下。组号显示在（ ）中。 | |
[7] | Tno. | _ | -备用刀具的编号与名称 -如果设定8位T- 命令代码，在整个命令组中，Tno项下 显示所用的刀具。 Tno.A ( b ) a ：备用刀具编号 b ：备用刀具名称 （或如设定8位T- 命令代码，则为组号。） | |
[8] | 刀库刀套编号 | _ | -刀库刀套编号和刀具名称 刀库PKNo.A ( b ) a：刀库刀套编号 b：刀具名称 | |
[9] | 托盘编号 | _ | 所用托盘编号（只有具备托盘交换功能时，才显示此数据。） | |
[10] | 单元 | _ | 当前正在执行的程序单元的名称。 UNIT: a a: 单元名称 | |
[11] | 刀具偏置 | _ | 刀具直径和长度补偿的编号和数量。 T-OFFSET D# ( a ) b D# (a’) b’ a 刀具直径补偿编号 a’ 刀具直径补偿数量 b 刀具长度偏置编号 b’ 刀具长度偏置数量 | |
[12] | 数控转台 | 度 | 数控转台分度角 | |
[13] | - | - | 安装在主轴上的刀具的图形表示 | |
[14] | 主轴 | min | 主轴每分钟转数 | |
m/min (ft/min) | 主轴线速度 | |||
[15] | （ ） | - | 所选主轴齿轮挡位 | |
[16] | 进给 | mm/min (inch/min) | 当前每分钟进给速度。 | |
mm/rev (inch/rev) | 当前每转进给速度。 | |||
[17] | 负载表 | % | 各轴负载状态 | |
[18] | 位置 | X, Y, Z | mm (inch) | 刀尖在工件坐标系中的当前位置 |
4, 5, 6 | mm(inch) 或度 | 刀尖在工件坐标系中的当前位置 （只适用于有附加轴的情况） | ||
[19] | 机械 位置 | X, Y, Z | mm (inch) | 机床在机床坐标系中的当前位置 |
4, 5, 6 | mm(inch) 或度 | 机床在机床坐标系中的当前位置 （只适用于有附加轴的情况） | ||
[20] | 预读 行程 | X, Y, Z | mm (inch) | 各轴将在下一程序中移动的距离。 |
4, 5, 6 | mm(inch) 或度 | 附加轴将在下一程序段中移动的距离。 （只适用于有附加轴的情况） | ||
[21] | 剩余 | X, Y, Z | mm (inch) | 各轴在正在执行的程序段中移动的剩余距离。 |
4, 5, 6 | mm(inch) 或度 | 附加轴将在下一程序段中移动的剩余距离。 （只适用于有附加轴的情况） | ||
[22] | 下个指令 G、M、T、B | - | 在要执行的下一个程序段中预置的G、M、T和B的代码。 | |
[23] | X, Y, Z | mm (inch) | 机床坐标系中工件零点位置 | |
4, 5, 6 | mm(inch) 或度 | 机床坐标系中工件零点位置 （只适用于有附加轴的情况） | ||
[24] | WNo. | - | 正在执行的程序的编号及名称 WNo. a b c (a’ b’)(c’) 数据a、b、a’和b’的意思和[2]中一样。参见[2]项。 c、c’：程序名称 （如果程序名称为48位，只显示前16位。） | |
[25] | UNo. | -当运行中的程序为MAZATROL时 UNO. a -a’ a： 单元编号 a’：序列编号 -当运行中的程序为EIA/ISO程序时 UNO. a -a’ a： 序列编号 a’： 程序段编号 | ||
[26] | S、F、B、M、G | -显示模态信息 -G代码中，组15、20的标题和数据不显示。 | ||
注 1 ：数据项[2 0]预读行程和[2 2]下个指令，在以下指令块中不显示。
* 含有G28的程序段
* EOB（程序结束）程序段
MAZATROL程序运行时，当内部控制指令与上述命令相吻合时，不显示。
注 2 ：因为相关刀尖路径自动插入，对于具有直径补偿的外角加工，有时程序中没有的指令也回显示
出来。

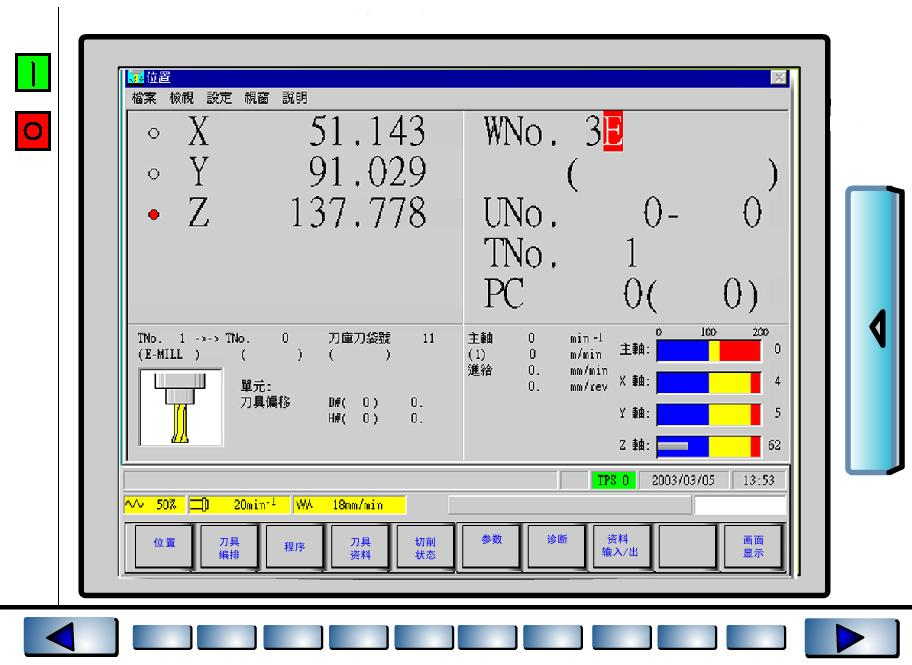

1．2．机床显示面板图如下：

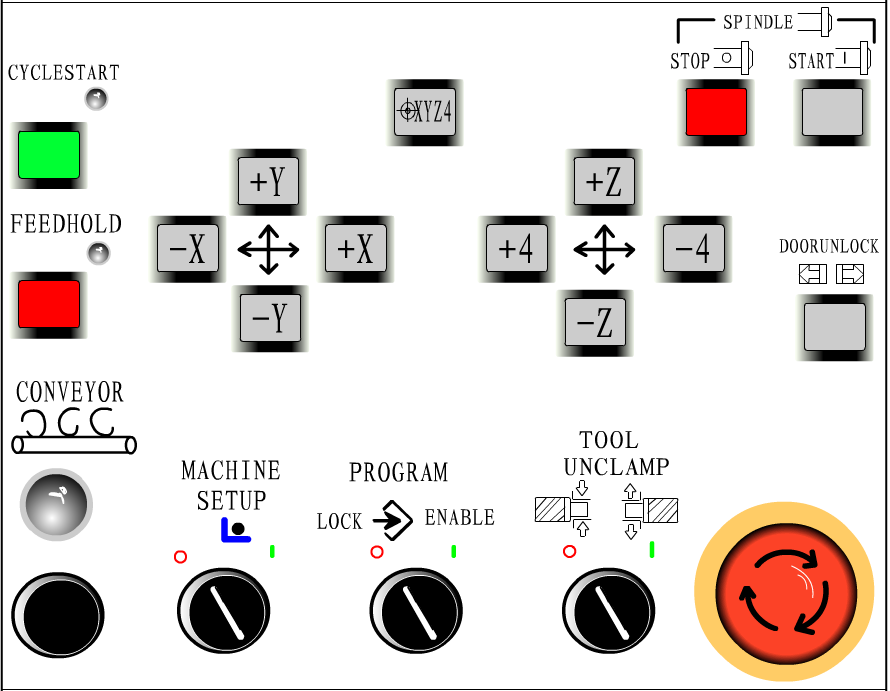

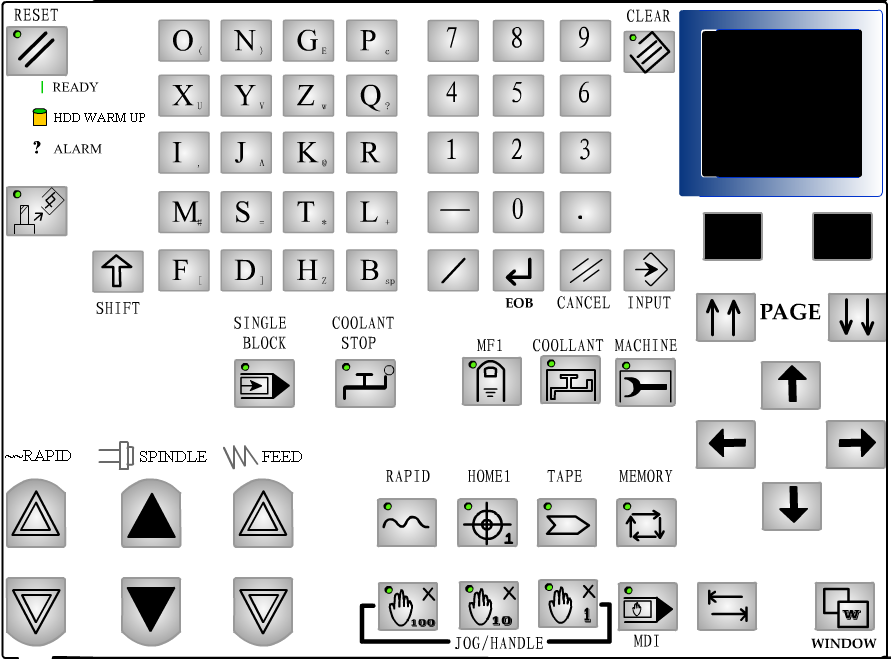

2．机床操作面板图如下
2．1操作按钮说明
按钮 | 名称 | 功能 |
| 左翻页键。 | 切换界面 |
| 选择键 | 选择相对的显示键的功能。 |
| 右翻页键。 | 切换界面 |
| 复位健 | 解除进行中的一个命令操作； 清除警报。 |
| 清除键 | 清除警报或清除所输入的数据 |
| 数据删除 | 取消光标所指示的所有数据 |
| 输入键 | 输入数据后按下此键 |
| 视窗计算机: | 按下开然后移动光标选择NC/计算机窗口,按两下关 |
| 回车键 | 确认与换行 |
| 上档键 | 此键配合字母键用,调用小字母（用法如电脑的shift） |
| 快进倍率键 | 调节各轴快速移动速度的百分比 |
| 主轴转速率键 | 调节主轴的转速。 |
| 加工进给率键 | 切削进给倍率键，调节各轴进给移动速度。 |
| 冷却开关键 | 控制冷却的开与关 |
| 冷却键 | 选择冷却方式 |
| 刀库管理键 | 按此键与是ATC刀库相关菜单和第二原点菜单. |
 | 回原点 | 机械原点，也是回零键．有两种回原点方式：１、第一次回原点：此键与Ｘ、Y、Z移动进给键配合使用。2、第2次回原点：此键与机动回零键一起使用。
|
 | 手动快速移动键 | 可以快速 |

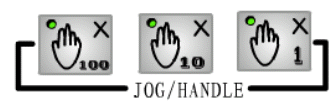

 | 手动手轮选择键 |
注：第一次回原点是指机床断电开机后机床回零那一次；第二次回原点是指第一次回零后的所有回原点的操作。
 | 单步执行键 | 使程序单步执行 |
 | 手动输入键 | 可以在这进行手动编程 |
 | 移动光标键(上下左右) | 移动光标 |
 | 下翻页键 | 向上翻面 |
| 上翻页键 | 向下翻面 |
| TAB切换键 | 切换（相当于电脑的ＴＡＢ键） |
| 主轴旋转开 | 控制主轴的开 |
| 主轴旋转停 | 控制主轴的停 |
| 机械门锁键 | 控制机床防护门的开与关 |
| 启动键 | 程序的执行 |
| 进给停止键 | 程序暂停键 |
| 机械参数锁 | 设定参数修改打开与锁定 |
| 编程锁定 | 设定程序修改打开与锁定 |
| 夹头的松紧开关 | 松开与夹紧夹头 |
| VFC键， | 把已调节的速度存到程序中 |
| 辅助功能键， | 与其它功能键配合一起用。 |
| 硬盘操作键 | 此键里存储的空间较大，存 储的地址是硬盘大概是1.5GB |
| 寄存器运行键 | 存储量较少, 大概是2MB |
| 机动回零键 | 与原点键配合使用 |
| 负X轴移动键
| X轴负方向移动进给 |
| 正X轴移动键
| X轴正方向移动进给 |
| 负Y轴移动键
| Y轴负方向移动进给 |
| 正Y轴移动键
| Y轴正方向移动进给 |
| 负Z轴移动键 | Z轴负方向移动进给 |
| 正Z轴移动键 | Z轴正方向移动进给 |
| 此功能没有激活 | |
| 此功能没有激活 | |

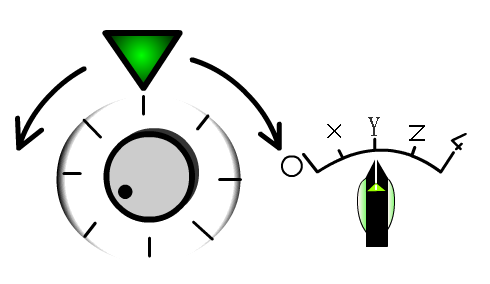

| 手轮移动方向选择键 | 可按照选择方向,利用手轮移动经X、Ｙ、Ｚ进给 |

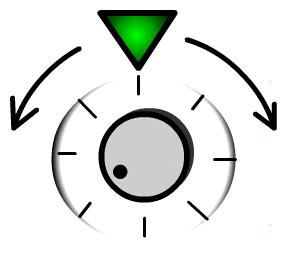

| 手轮 | 可按照刻度移动出想要的距离，可以精确到１um |

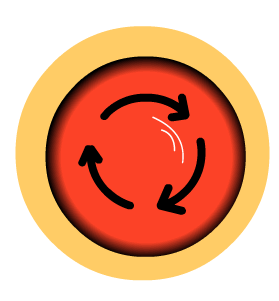

| 紧急停止按钮 | 遇到紧急情况可按此键终止机床所有动作。 |
