凯恩帝数控系统操作教程

1 概要

使用 其数控系统时，只要掌握如下几方面的操作内容，就可以很方便的进行操作了。

1.1.手动操作：

(1)手动返回参考点及手动程序回零。

 (2)手动方式下移动刀具。

(3)手动辅助机能操作。

 1.2.自动运行：

(1)存储器运行，是按编制好的程序自动运行加工工件。

(2)MDI 运转，把一个程序段用 MDI 键盘上的键送入后根据这个指令可以运转，这就

叫做 MDI 运转。

1.3.程序的编辑：

(1)把编制好的程序存到数控系统的存储器上。

(2)在编辑方式下，运用操作面板上的编辑键对程序进行修改，变更程序。

 1.4.程序的调试：

在实际加工以前，可先检查机床运动是否符合要求，检查方法有机床实际运动和机床

不动（只观察位置显示和变化）两种。

A) 机床实际运动方法

1、可调整进给倍率

2、采用单程序段，即是每按一次启动键后刀具走一个动作（执行一个程序段）后停止，

再按启动键后刀具走下一个动作后（执行下一个程序段）停止，这样可以检查程序。

B）机床不动，观察显示位置变化或通过图形功能，观察加工时的刀具轨道的变化。

 1.5.数据的显示和设定：

(1)刀具补偿的显示和设定方法。

 (2)参数的显示和设定。

(3)用诊断参数判断机床的输入输出口信号状态。

1.6.显示：  (1)程序的显示。  (2)位置的显示。  (3)报警信息显示及处理。

1.7.电子盘的存取。

1.8.图形功能。

2 操作面板说明

2.1 面板区域划分

车床系统

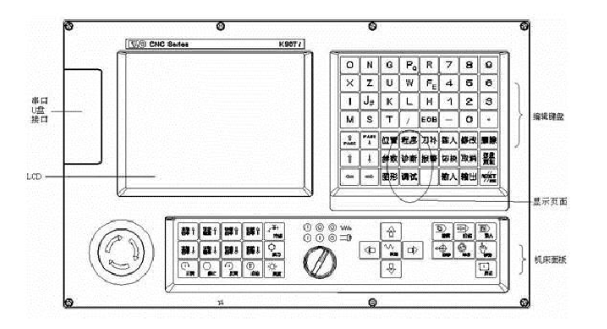

 LCD/MDI 面板见下图：

2.1.1 LCD液 晶屏显示区

数控系统采用7.4英寸单色液晶屏显示。

2.1.2 前置串口 、U盘接口区

为了使用户的使用方便，本系统前后均有串口接口，并增加U盘功能。

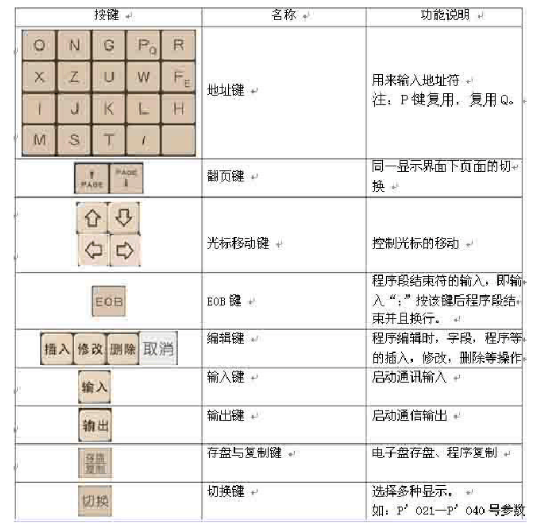

2.1.3 编辑键盘 区

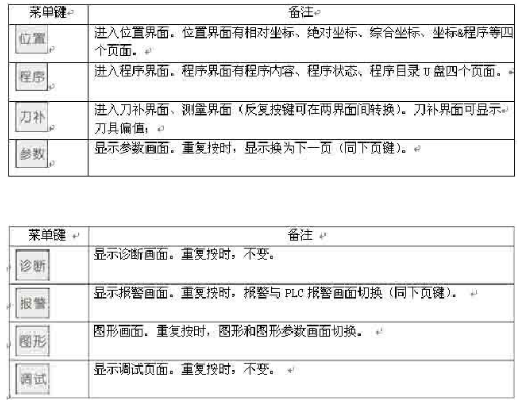

2.1.4 显示界面菜 单区

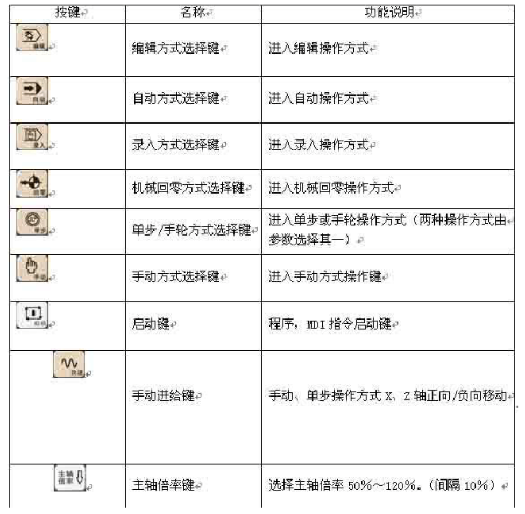

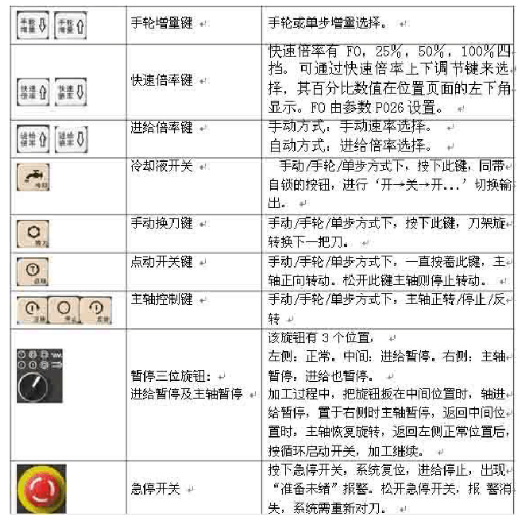

2.1.5 机床面板 区：

注：1.手动方式下轴旋转后，如果按任何主轴键（正转，反 转，停止，点动），都会使主轴停止。自动方式下：

主轴旋转后，指定当前旋转的反向时，报警，暂停程序执行。

2.快速倍率增、减键：

可对下面的快速进给速度进行100%、

50%、25%的倍率或者为FO的值上。

(1)  G00快速进给  (2) 固定循环中的快速进给  (3) G28时的快速进给  (4) 手动快速进给

5) 手动返回参考点的快速进给

例：当快速进给速度为6米/分时，如果倍率为50%，则速度为3米/分。

2.2 操作方式概述

系统有编辑、自动、录入、机械回零、单步/手轮、手动等六种操作方式。

1.编辑操作方式

在编辑操作方式下，可以进行加工程序的建立、删除和修改等操作。

2.自动操作方式

在自动操作方式下，自动运行程序。

3.录入操作方式

在录入操作方式下，可进行参数的输入以及指令段的输入和执行。

4.机械回零操作方式

在机械回零操作方式下，可分别执行X、Z轴回机械零点操作。

 5.手轮/单步操作方式

在单步/手轮进给方式中，CNC按选定的增量进行移动。

6.手动操作方式

在手动操作方式下，可进行手动进给、手动快速、进给倍率调整、快速倍率调整及主轴启

停、冷却液开关、润滑液开关、主轴点动、手动换刀等操作。
