YYC齿条装配的说明事项

了可以更顺利的安装连接用齿条，标准齿条的两端断面将会加工为半齿齿底；以方便跟下一支齿条的端面半齿齿底连接成一个全齿。下图表示为两支齿条如何连接并由齿规可以拥有准确的齿距位置。

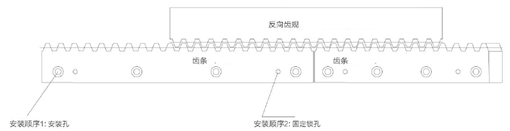

关于斜齿齿条相接可以借由反向齿规的配合以便可以精准的连接齿条。

1、而在齿条安装相接时，我们建议先锁上齿条侧面的安装孔，并依照基座上相对应的孔位依序锁上；并借由安装齿规可以很准确的将齿条的齿距位置安装完成。

2、最后再将齿条上的两端侧面的固定销孔给固定上即完成安装。

注意事项：

1、标准YYC齿条设计有固定的侧隙，装配时，只需根据组装距离(组装距离公差为H7～H8)进行组装。

2、研磨齿条是安装面经过研磨加工的高精度产品。安装齿条的基面精度低会对产品的性能产生影响，将齿条组装在高精度平行度和垂直度的基面(推荐值为10μm以内)。

3、如果YYC齿条没有贴紧固定在基面上，运转中可能会产生移动而引起无法预知的问题。另外，为使紧固螺钉在剪切方向不承受负荷，请同时使用销钉固定齿条。

4、对于端面经过加工的YYC齿条，端面部的齿距为负公差(-0.05～-0.4)。齿条连接使用时，如果将两根齿条的端面紧贴在一起，连结部的齿距会变小而成为故障的原因。
