THK滚珠丝杆型号含义对照表【汇总】

THK滚珠丝杆型号含义对照表【汇总】

THK滚珠丝杠型号标示

【1 精密滚珠丝杠】

 SBN-V、SBK、SDA-V、HBN、SBKH、BIF-V、BNFN-V/BNFN、MDK、MBF、BNF-V/BNF、DIK、DKN、BLW、DK、MDK、WHF、BLK、WGF和BNT型

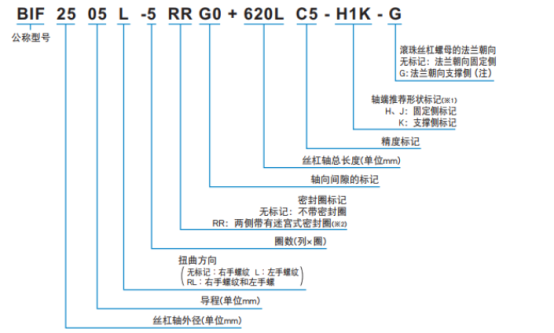

【2 精密滚珠丝杠 轴端未加工品】

  BIF、MDK、MBF和BNF型

【3 精密滚珠丝杠 轴端完成品】

  BNK型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d25610aeebba.png

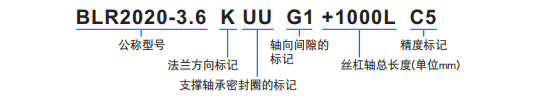

【4 螺母旋转式滚珠丝杠】

   BLR和DIR型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d256115e4248.png

【5 滚珠丝杠滚珠花键】

   BNS-A、BNS、NS-A和NS型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d2561609b706.png

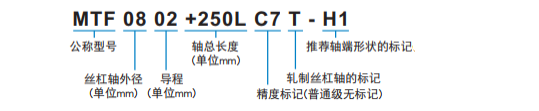

【6 轧制滚珠丝杠 轴端未加工品】

  MTF型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d257919a127c.png

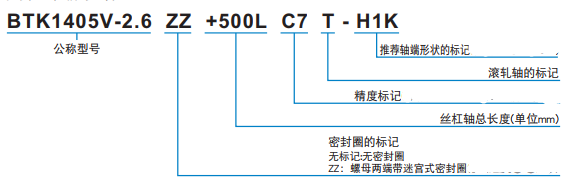

【7 轧制滚珠丝杠】

   BTK-V、MTF、WHF、BLK、WTF、CNF和BNT（轧制）型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d257934f21c4.png

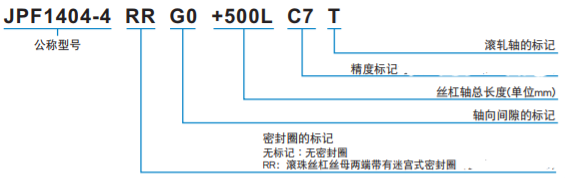

【8 轧制滚珠丝杠】

   JPF型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/99251562736941.png

【9 螺母旋转式轧制滚珠丝杠】

  BLR型（轧制）

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d25619ade39c.png

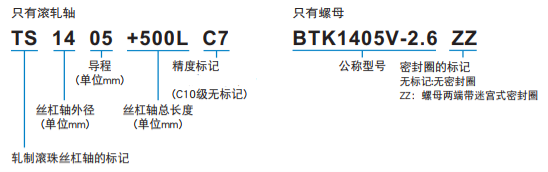

【10 滚轧轴、螺母单品】

   BTK-V、BLK/WTF、CNF、BNT（轧制）、BLR（轧制）和TS型

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d257956ac908.png

【滚珠丝杠配件 清洁环W、QZ自润滑器】

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d25796b6eb30.png

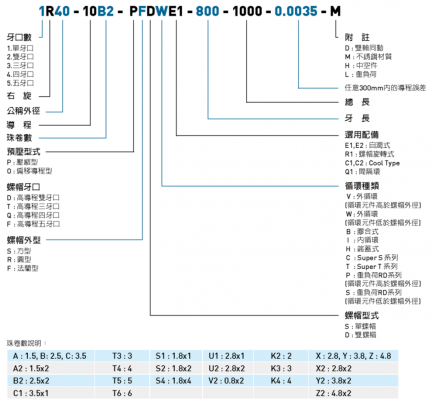

HIWIN上银滚珠丝杆型号标示

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d2579a595e02.png

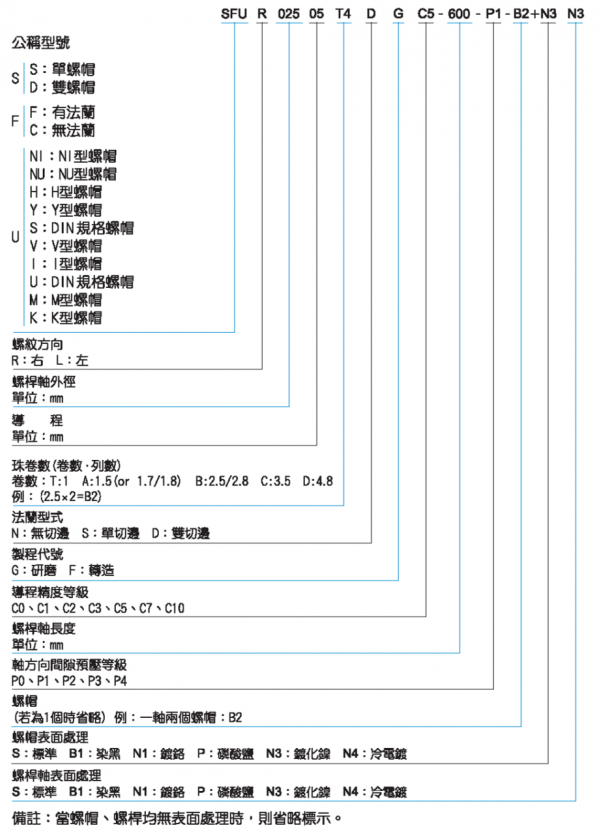

TBI滚珠丝杆型号标示

https://www.zhixiandaogui.cn/wp-content/uploads/2019/07/5d2579e26147d.png
