电机法兰盘尺寸规格表【一览表】

常规的伺服电机的法兰有哪些尺寸呢？

在日渐使用频繁的伺服电机上，因为单独使用一个伺服电机的情况并不是那么的常见，所以就需要根据用户的实际的需求进行匹配一个合适的减速机。但是在常用的电机上比如三相异步电机的输出法兰都是圆的，而伺服电机的法兰基本都是方形的。而且尺寸规格也比较多。而三相异步电机的输出法兰就那几种，分别有B3、B14、B5、B35这么一些（可能有遗漏的，欢迎补充）。而伺服电机的话有很多种不一样尺寸的方形法兰。可以看看下方的实物图

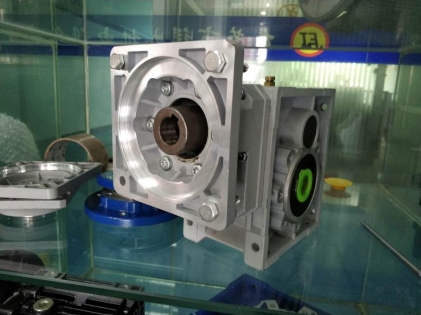

这是一个装上方法兰的TKM减速机，这是匹配伺服电机使用的。

而根据不同的需要也得出了不同的法兰尺寸。可以看到图上的两个不同尺寸的方法兰，他们的内部结构是不一样的，有的用户对于法兰的一些台阶等参数有要求，所以就需要根据用户的要求去匹配一各合适的尺寸的连接法兰。

一般用的比较多的伺服法兰的尺寸有这么一些，40*40、60*60、80*80、90*90、110*110、130*130、150*150、180*180以及一些更大的尺寸在这里就不一一列举了。

有两种情况在利用伺服电机匹配减速机的时候是需要注意的，一种是自己有伺服电机的，另一种是有供应方电机减速机一同匹配的。在前者的情况需要提供法兰的尺寸，并且明确各种不同的尺寸的大小是多少。而后面一种情况则是不需要提供相关的尺寸，因为商家可以直接将减速机与伺服电机连成一体进行匹配，所以就不需要考虑各种尺寸的大小是多少。如果您是属于前者的话就需要仔细核对各个尺寸了以免出现螺丝孔大小不一样或者是接口不一样的问题而导致安装不上而退换货就跟麻烦了。

电机主要有B3, B5, B35这三种机座，这即是普通三相异步电动机的最常见的几种安装方式。

1.B3有底座，无直连安装法兰盘

2.B5无底座，有直连安装法兰盘

3.B35有底座，有直连安装法兰盘。

电机的安装方式很多，主要分卧式和立式。在卧式中又分为B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30；立式分为V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31；但现实生产中最常用的就是B3（一般卧式）、B5（带凸缘没底脚）B35（带底脚带凸缘）的安装方式。

B3和B35是卧式安装，最主要的区别是B3（一般卧式）,B35（带底脚带凸缘）

B5（带凸缘没底脚）是指的凸缘安装型电机，也就是常说的立式安装.

V1和V3是B5安装方式下的细分：V1轴伸向下，V3轴伸向上,B5,V1和V3安装方式同属于FF法兰安装，只是B5是卧式法兰安装（轴是水平），V1是立式法兰安装（轴头向下），而V3是轴头向上的法兰安装。一般来说，V1和V3可能会有轴承受力方面的问题存在。但是好一点的电机生产厂家设计的时候是可以替代的。

法兰盘的作用：

 法兰盘是管子与管子之间相互连接的零件，用于管端之间的连接；

也有用在设备进出口上的法兰盘，用于两个设备之间的连接，如减速机法兰盘。

法兰盘连接或法兰盘接头，是指由法兰盘、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰盘系指管道装置中配管用的法兰盘，用在设备上系指设备的进出口法兰盘。法兰盘上有孔眼，螺栓使两法兰盘紧连。法兰盘间用衬垫密封。

法兰盘分螺纹连接（丝扣连接）法兰盘、焊接法兰盘和卡夹法兰盘。法兰盘都是成对使用的,低压管道可以使用丝接法兰盘，四公斤以上压力的使用焊接法兰盘。两片法兰盘盘之间加上密封垫，然后用螺栓紧固。

不同压力的法兰盘厚度不同，它们使用的螺栓也不同。水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰盘形状，也称为法兰盘连接。

　　凡是在两个平面周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰盘”，如通风管道的连接，这一类零件可以称为“法兰盘类零件”。但是这种连接只是一个设备的局部，如法兰盘和水泵的连接，就不好把水泵叫“法兰盘类零件”。比较小型的如阀门等，可以叫“法兰盘类零件”。
