电火花机常见电极材料特性及其选用【精】
电火花机电极材料应满足以下主要特点：有优良的导电性能、损耗小、成形快、加工稳定性好、机械加工工艺性好、来源广等。
常用的电极材料有：铸铁、钢、石墨、黄铜、紫铜、铜钨合金和铜银合金等。

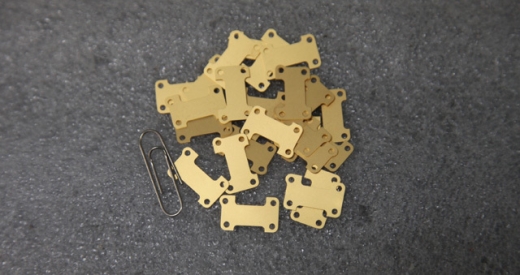

紫铜：来源广泛，具有良好的导电性，在较困难的条件下也能稳定加工，不容易产生电弧，加工损耗小；可获得较高的精度，采用精细加工能达到优于Ra1.25μm的表面粗糙度。加工过程可保持尖锐的棱角、细致的形状。不足之处：机械加工性能不如石墨，磨削困难；机械强度低，不利于加工中的装夹、校正和维持较长时间的稳定加工；比重大，即增加了加工进给系统的负担，提高了对系统的要求，也不利于电极的安装、校正。

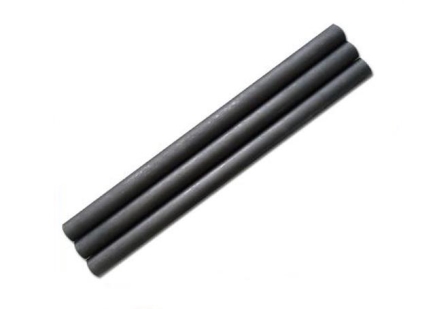

石墨：电导电性好，电阻率低，为铜的1/3～1/5，放电速度快，为铜的3~5倍，能承受住较大电流，粗加工时几乎可达到无损耗放电；重量轻，同体积下石墨重量为铜的1/5，对于大型电极可以极大减少重量，降低机床负荷和人工调装难度；耐高温，升华温度为4200℃，高温条件下电极不软化，避免薄壁工件的变形问题；石墨在高温下强度反而增强，能有效地降低放电损耗，保证加工质量，电极变形小，热膨胀系数小，提高了放电尺寸精度。

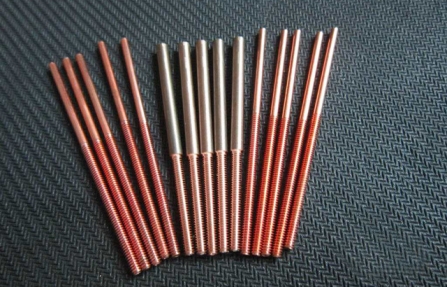

铜钨和银钨合金：铜钨电极因其有铜的高热导率、低损耗率、低热膨胀性和钨的高熔点，广泛应用于模具钢和碳化钨工件以及精密加工。铜钨和银钨合金的被切削性相当，加工稳定性好，电极损耗小，但价格贵，大约分别是铜的40倍、100倍。
黄铜：电极损耗大，加工速度也比紫铜慢，但放电时短路少，加工稳定。目前在火花机成形加工
中一般不使用黄铜电极，但低速走丝线切割加工中仍使用。
钢：作为电极材料，机械加工性好，但加工稳定性较差，在钢冲模等加工中，加工速度为紫铜的1/3~1/2，电极损耗比为15％~20％，不能实现低损耗。工厂中主要电极材料：以红铜、石墨为主，有时会有铜打铜及放镜面的现象，会用到洛铜及铜钨和银钨合金。
