国家标准螺纹螺距表【大全】

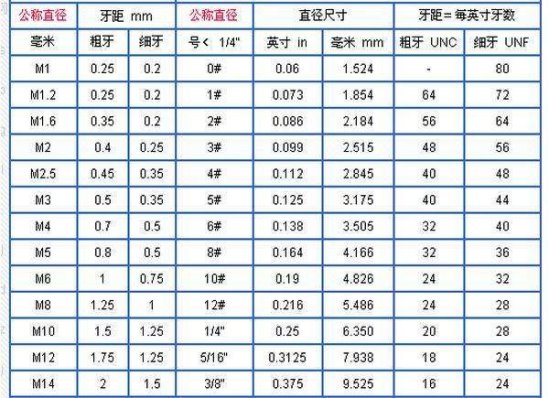

国家标准的公制螺纹螺距,标准螺纹螺距

M1.6*0.35  M2*0.4  M2.5*0.45  M3*0.5  M4*0.4  M5*0.8  M6*1.0  M8*1.25  M10*1.5  M12*1.75  M14*2.0  M16*2.0  M18*2.5  M20*2.5  M22*2.5  M24*3.0  M27*3.0  M30*3.5  M33*3.5

M36*4.0

公制螺纹螺距粗牙223 公称尺寸 d 螺距 P 全长 L 刃长

 I M4 0.70 53 13 M5 0.80 58 16 M6 1 66 19 M7 1 66 19 M8 1.25 72 22 M9 1.25 72 22 M10 1.5 80 24 M11 1.5 85 25 M12 1.75 89 29 M14 2 95 30 M16 2 102 32 M18 2.5 112 37 M20 2.5 112 37 M22 2.5 118 38 M24 3 130 45 M27 3 135 45 M30 3.5 138 48 M33 3.5 151 51 M36

4

162

57

M39 4 170 60 M42 4.5 170 60 M45 4.5 187 67 M48 5 187 67 M52 5

200

70

细牙 224

公称尺寸 d 螺距 P 全长 L 刃长

 I M4*0.5 0.5 53 13 M5*0.5 0.5 58 16 M6*0.75 0.75 66 19 M7*0.75 0.75 66 19 M8*0.75 0.75 66 19 M8*1 1 72 22 M9*0.75 0.75 66 19 M9*1 1 72 19 M10*0.75 0.75

73 20 M10*1 1 80 24 M10*1.25 1.25 80 24 M11*0.75 0.75 73 22 M11*1 1 80 22 M12*1

1

80 22 M12*1.25 1.25 89 29 M12*1.5 1.5 89 29 M14*1 1 87 22 M14*1.25 1.25 95 30 M14*1.5 1.5 95 30 M16*1 1 92 22 M16*1.5 1.5 102 32 M18*1 1 97 22 M18*1.5 1.5 112 37 M18*2 2 112 37 M20*1 1 102 22 M20*1.5 1.5 112 37 M20*2 2 112 37 M22*1 1 109 24 M22*1.5 1.5 118 38 M22*2 2 118 38 M24*1 1 114 24 M24*1.5 1.5 130 45 M24*2

2

130

45

国家标准的公制螺纹螺距,标准螺纹螺距：

M1.6*0.35、M2*0.4、M2.5*0.45、M3*0.5、M4*0.4、M5*0.8、M6*1.0、M8*1.25、M10**1.5、M12*1.75、M14*2.0、M16*2.0、M18*2.5、M20*2.5、M22*2.、M24*3.0、M27*3.0、M30*3.5、M33*3.5、M36*4.0。

选择螺纹的公称直径时，优先选用*系列，其次第二系列，第三系列尽可能不用。M14×1.25螺纹仅用于火花塞；M35×1.5螺纹仅用于滚珠抽承紧锁螺母。国家标准中还列有0.25~0.8和70~600毫米的公称直径系列，因一般应用不多故从略。

扩展资料：

螺纹牙型的五要素：

1、公称直径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面(或锥面)，在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径。

2、线数：形成螺纹的螺旋线的条数称为线数。有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

3、螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。线数n、螺距P、导程S之间的关系为：S=n×P 。

4、旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。如将螺纹竖起来看，螺纹可见部分向左上升是左旋螺纹，可见部分向右上升是右旋螺纹

5、螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
