三菱变频器操作按键说明【详解】

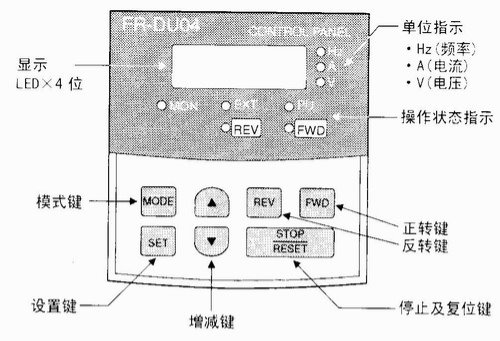

按键表示
按键 | 说明 |
MODE键 | 可用于选作操作模式或设定模式 |
SET键 | 用于确定频率和参数设定 |
增减键 | 用于连续增加或降低运行频率,按下可改变频率 |
FWD键 | 用于给出正转指令 |
REV键 | 用于给出反转指令 |
STOP/RESET键 | 用于停止运行 |
单位/运行状态显示
显示 | 说明 |
Hz | 显示频率时点亮 |
A | 显示电流时点亮 |
V | 显示电压时点亮 |
MON | 监视显示模式时点亮 |
PU | PU操作模式时点亮 |
EXT | 外部操作模式时点亮 |
FWD | 正转闪烁 |
REV | 反转闪烁 |
操作面板

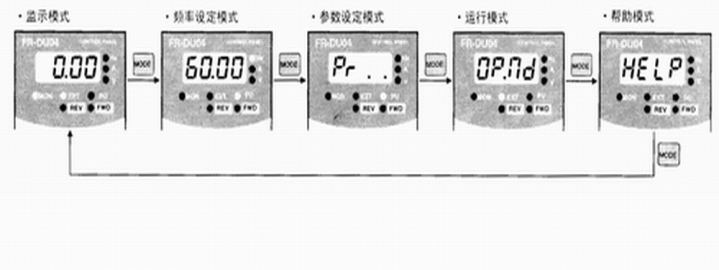

1 按MODE键改变监视状态
单次按MODE键,将一次切换到监视模式、频率设定模式、参数设定模式、运行模式、帮助模式。

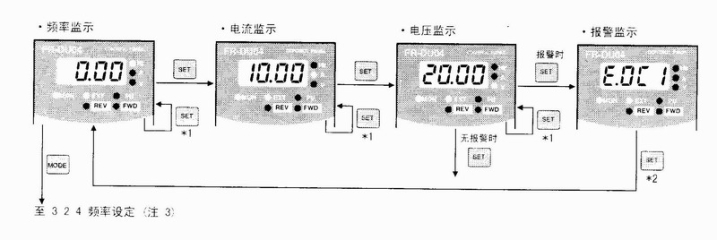

2 显示
监视器显示运转中的指令
1)EXT指示灯亮表示外部操作
2)PU指示灯亮表示PU操作
3)EXT和PU灯同时亮表示PU和外部操作组合方式

注:1)按SET键超过1.5秒能把电流监视模式改为上电监视模式
2)在报警监视模式按SET键超过1.5秒能显示最近4次的错误指示
进入参数设定模式
1、 更改参数P77(参数写入禁止选择)为2。
2、 更改参数P79(操作模式选择):按现场实际控制方式选择。(一般设定为3--外部和PU组合方式设定)。
3、 设定参数P1(上限频率,一般为50hz)、参数P7(加速时间)、参数P8(减速时间)、参数P9(电子过电流保护—1.1倍电机额定电流)。升降段注意多段速频率设定,根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定。
4、 在参数写入时应按住SET键1.5秒写入设定值并更新。
5、 如在设定时依旧有问题可查找说明书的出错对策。

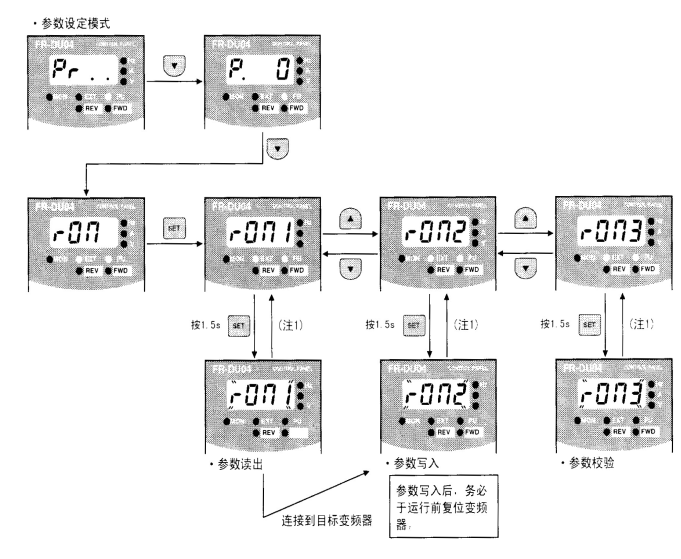

参数拷贝和复制

出错(报警)定义
操作面板显示 | E.OC1 |
名称 | 加速时过电流断路 |
内容 | 加速运行中,当变频器输出电流超过额定电流的200%时,保护回路动作,停止变频器输出 仅给R1,S1端子供电,输入启动信号时,也为此显示 |
检查要点 | 是否急加速运转 输出是否短路 主回路电源(R,S,T)是否供电 |
处理 | 延长加速时间 起动时,E.OC1总是点亮的情况下,拆下电机再启动 主回路电源(R,S,T)是否供电 |
操作面板显示 | E.OC2 |
名称 | 定速时过电流断路 |
内容 | 定速运行中,当变频器输出电流超过额定电流的200%时,保护回路动作,停止变频器输出 |
检查要点 | 负荷是否有急速变化 输出是否短路 |
处理 | 取消负荷的急速变化 |
操作面板显示 | E.OC3 |
名称 | 减速时过电流断路 |
内容 | 减速运行中(加速、定速运行之外),当变频器输出电流超过额定电流的200%时,保护回路动作,停止变频器输出 |
检查要点 | 是否急减速运转 输出是否短路 电机的机械制动是否过早 |
处理 | 延长减速时间 检查制动动作 |
操作面板显示 | E.OV1 |
名称 | 加速时再生过电压断路 |
内容 | 因再生能量,使变频器内部的主回路直流电压达到规定值的85%时,预报警(显示RB),超过规定值时,保护回路动作,停止变频器输出,电源系统里发生的浪涌电压也可能引起动作 |
检查要点 | 加速度是否太缓慢 |
处理 | 缩短加速时间 |
操作面板显示 | E.OV2 |
名称 | 定速时再生过电压断路 |
内容 | 因再生能量,使变频器内部的主回路直流电压达到规定值的85%时,预报警(显示RB),超过规定值时,保护回路动作,停止变频器输出,电源系统里发生的浪涌电压也可能引起动作 |
检查要点 | 负荷是否有急速变化 |
处理 | 取消负荷的急速变化 必要时,请使用制动单元或电源再生变换器 |
操作面板显示 | E.OV3 |
名称 | 减速,停止时再生过电压断路 |
内容 | 因再生能量,使变频器内部的主回路直流电压达到规定值的85%时,预报警(显示RB),超过规值时,超过规定值时,保护回路动作,停止变频器输出,电源系统里发生的浪涌电压也可能引起动作 |
检查要点 | 是否急减速运转 |
处理 | 延长减速时间 减少制动频度 必要时,请使用制动单元或电源再生变换器 |
操作面板显示 | E.THM |
名称 | 电机过负荷断路(电子过流保护) |
内容 | 过负荷以及定速运行时,由于冷却能力的低下,造成电机过热,变频器的内置电子过流保护检测达到设定值的85%时,预报警(显示TH),达到规定值时,保护回路动作,停止变频器输出,多极电机或两台以上电机运行时,电子过流保护不能保护电机,请在变频器输出侧安装热继电器 |
检查要点 | 电机是否在过负荷状态下使用 |
处理 | 减轻负荷 恒转矩电机时,把PR.71设定为恒转矩电机 |
操作面板显示 | E.THT |
名称 | 变频器过负荷断路(电子过流保护) |
内容 | 如果电流超过额定电流的150%,而未到过电流切断(200%以下)时,为保护输出晶体管,用反时限特性,使电子过流保护动作,听同志变频器输出 (过负荷承受能力150% 60s) |
检查要点 | 电机是否在过负荷状态下使用 |
处理 | 减轻负荷 |
操作面板显示 | E.IPF |
名称 | 瞬时停电保护 |
内容 | 停电超过15ms(与变频器输入切断一样)时,为防止控制回路误动作,瞬时停电保护功能动作,停止变频器输出,此时,异常警报输出检点为打开(B-C)和闭合(A-C) 如果停电持续时间超过100ms,报警不输出,如果电源恢复时,启动信号是ON,变频器将再启动 (如果瞬时停电再15ms以内,变频器仍然运行) |
检查要点 | 调查瞬时停电发生的原因 |
处理 | 修复瞬时停电 准备瞬时停电的备用电源 设定瞬时停电再启动的功能 |
操作面板显示 | E.UVT |
名称 | 欠压保护 |
内容 | 如果变频器的电源电压下降,控制回路可能不能发挥正常功能或引起电机的转矩不足,发热的增加,为此,当电源电压下降到300V以下时,停止变频器输出 如果P/+,P1之间没有短路片,则欠电压保护功能动作 |
检查要点 | 有无大容量的电机启动 P/+,P1之间是否接有短路片或直流电抗器 |
处理 | 检查电源灯电源系统设备 在P/+,P1之间连接短路片或直流电抗器 |
操作面板显示 | E.FIN |
名称 | 散热片过热 |
内容 | 如果散热片过热,温度传感器动作,使变频器停止输出 |
检查要点 | 周围温度是否过高 冷却散热片是否堵塞 |
处理 | 周围温度调节到规定范围内 |
操作面板显示 | E.GF |
名称 | 输出侧接地故障过电流保护 |
内容 | 当变频器的输出侧(负荷侧)发生接地,流过接地电流时,变频器停止输出 |
检查要点 | 电机,连接线是否接地 |
处理 | 排除接地的地方 |
操作面板显示 | E.OHT |
名称 | 外部热继电器动作 |
内容 | 为防止电机过热,安装在外部热继电器或电机内部安装的温度继电器动作(接点打开)时,使变频器输出停止。即使继电器接点自动复位,变频器不复位就不能重新启动 |
检查要点 | 电机是否过热 在Pr.180~Pr.186(输入端子功能选择)中任一个,设定值7(OH信号)是否正确设定 |
处理 | 降低负荷和运行频度 |
操作面板显示 | E.BE |
名称 | 制动晶体管异常 |
内容 | 在制动回路发生类似制动晶体管破损时,变频器停止输出 这时必须立即切断变频器电源 |
检查要点 | 减少负荷J 制动的使用频率是否合适 |
处理 | 请更换变频器 |
操作面板显示 | E.OLT |
名称 | 失速防止 |
内容 | 当失速防止动作,运行频率降到0时,失速防止动作中显示OL |
检查要点 | 电机是否在过负荷状态下使用 |
处理 | 减轻负荷 |
操作面板显示 | E.OPT |
名称 | 选件报警 |
内容 | 当安装2枚以上通信选件时,变频器停止输出 连接高功率转换器时,误将交流电源接到R,S,T则有此显示 |
检查要点 | 通信选件的安装枚数是否为1枚 连接高功率转换器时,不要将交流电源接到R,S,T端子 |
处理 | 通信选件改为1枚 确认参数(Pr.30)的设定、接线 连接高功率转换器时,若将交流电源接到R,S,T端子,有可能损坏变频器 |
操作面板显示 | E.PE |
名称 | 参数记忆因子异常 |
内容 | 记忆参数设定值的E2PROM发生异常时,停止输出 |
检查要点 | 参数写入回数是否太多 |
处理 | 与经销商联系 |
操作面板显示 | E.OP1~OP3 |
名称 | 选件插口异常 |
内容 | 各插口上安装的内藏选件功能出现异常(如通信选件的通信异常、通信选件以外的内置选件的接触不良等)时,变频器停止输出 |
检查要点 | 选件功能的设定、操作是否有误 内置选件的接口是否确实连接好(1~3显示选件插口号) 通信电缆是否断线 终端阻抗是否正确安装 |
处理 | 确认选件功能的设定 确实进行好内置选件的连接 |
操作面板显示 | E.PUE |
名称 | PU脱出发生 |
内容 | 当Pr.75“复位选择/PU脱落检测/PU停止选择”设定在2,3,16或17状态下,如果操作面板及参数安远脱落,本体与PU的通信中断,变频器则停止输出 |
检查要点 | DU或PU的安装是否太松 确认Pr.75的设定值 |
处理 | 牢固安装好DU和PU |
操作面板显示 | E.LF |
名称 | 输出欠相保护 |
内容 | 当变频器输出侧(负荷侧)三相(U,V,W)中有一相断开时,变频器停止输出 |
检查要点 | 确认接线(电机是否正常) 是否使用比变频器容量小的多的电机 |
处理 | 正确接线 确认Pr.251“输出欠电压保护选择”的设定值 |
操作面板显示 | E.P24 |
名称 | 直流24V电源输出短路 |
内容 | 从PC端子输出的直流24V电源短路时,电源输出切断,此时,外部接点驶入全部为OFF,端子RES输入不能复位 |
检查要点 | PC端子输出是否短路 |
处理 | 排除短路处 |
操作面板显示 | E.CTE |
名称 | 操作面板用电源输出短路 |
内容 | 操作面板用电源(PU接口的P5S)短路时,电源输出切断,此时,操作面板的使用,从PU接口进行RS-485通信都变为不可能 |
检查要点 | PU接口连接线是否短路 |
处理 | 检查PU,电缆 |
自适应调整:pr71=3,pr80=7.5,pr81=4,
然后设定pr96=1,按fwd键,屏幕显示1,2,3,自适应设定完成。
