上银直线导轨规格型号选型计算规则【要点】

直线导轨是机械行业最重要的负载元件，负载平台沿着导轨无限循环做高精度直线运动，上银导轨高精度，耐磨，高速运动摩擦少，润滑结构简单，那么上银直线导轨规格型号选型计算规则是什么呢？

使用条件设定

应用设备类型

内部空间限定尺寸

应用设备的精度要求

应用设备刚性要求

负荷方式

有效行程

运行速度、加速度

使用频率

使用环境

要求的寿命年限

选用上银导轨系列类型

HG系列滚珠导轨:磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机械、搬运机器、运送装置。

EG系列低组导轨:产业自动化机器、半导体机械、镭射雕刻机、包装机器。

MG系列微型导轨:印表机、机器手臂、电子仪器设备、半导体设备。

RG系列重型导轨:CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床

QH系列静音导轨:高速、宁静、低发尘需求产业。

WE/QW系列是单轴设备专用。

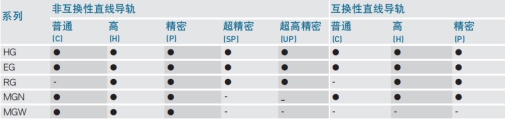

选用直线导轨精度等级

C:普通 H:高 P:精密 SP：超精密 UP:超高精密

假定滑块尺寸和数量

依据经验选用

负荷状态

若与滚珠丝杆配合使用，则直线导轨规格与丝杠外径相似，例如：若滚珠丝杠为35mm则选用HG35规格的。

计算滑块最大负荷

参照负荷计算例计算出单个滑块最大等效负荷

确认选用的直线导轨静安全系数应超过静安全系数使用表所列之值。

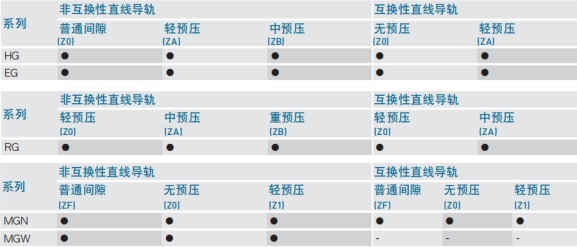

选择预压力

依据刚性要求及其安装精度选用

确认刚性

参照刚性表计算变形量(提高预压力，加大选用尺寸或滑块数量以提供刚性)

计算使用寿命

依据使用速度、频率计算寿命距离要求（依据寿命公式计算选定直线导轨的寿命距离）

润滑选用

润滑剂选用，应设备要求可选择润滑脂、润滑油、特殊润滑剂，润滑定期注入润滑脂或自动供油。
