电磁脉冲阀型号:

直角式电磁脉冲阀型号有DMF-Z-20、DMF-Z-25、DMF-Z-40S、DMF-Z-50S、DMF-Z-62S、DMF-Z-76S淹没式电磁脉冲阀型号有DMF-Y-25、DMF-Y-40S|DMF-Y-50S、DMF-Y-62S、DMF-Y-76S

直通式电磁脉冲阀型号有DMF-T-20、DMF-T-25S、DMF-T-40S、DMF-T-50S、DMF-T-70S

电磁脉冲阀分类:

DMF-Z直角式电磁脉冲阀为直角型阀其进出口之间的夹角为90C℃，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉中。

DMF-Y淹没式电磁脉冲阀，又称嵌入式阀，它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。适用于气源压力范围较宽的场合。它的工作压力为0.2-0.6Mpa。

型号含义Model meaning

4、型号、规格 Model No. specication

（1）表Table 301-4-1   DCF-Z型电磁脉冲阀表DCF-Z type pulse valve

Z型阀型号

Z valve model

Z型阀规格

Z valve size

阀体进排气口标准尺寸Inlet and outlet size

公称通径DN（mm）

连接螺纹Thread   （寸制Inch system）

DCF-Z-20

3/4”

20

G3/4”

DCF-Z-25

1”

25

G1”

DCF-Z-40S

1½"

40

G1½"

DCF-Z-50S

2"

50

G2"

DCF-Z-62S

2½"

62

G2½"

DCF-Z-76S

2½"

76

G3"



（2）表Table 301-4-2   DCF-2L-B型电磁脉冲阀表DCF-2L-B type pulse valve

B型阀型号

B valve model

B型阀规格

B valve size

阀体进排气口标准尺寸Inlet and outlet size

公称通径DN（mm）

连接螺纹Thread（寸制Inch system）

DCF-2L-B

3/4”

20

G3/4”



5、外形尺寸Physical dimension

（1）DCF-Z型阀DCF-Z pulse valve

图Photo 301-5-1

表Table 301-5-1  DCF-Z型阀安装参考尺寸表Installtion size table

型号Model

φ

A

B

C

D

E

DCF-Z-20

80

88

128

48

20

22

DCF-Z-25

96

113

136

65

22

27

DCF-Z-40

112

131

148

75

32

28

DCF-Z-40S

112

131

180

75

32

28

DCF-Z-50S

160

180

206

100

43

36

DCF-Z-62S

188

204

226

110

49

37

DCF-Z-76S

200

220

250

120

59

38

    注：尺寸以毫米计。Note: size is mm unit

（2）DCF-2L-B型阀DCF-2L-B pulse valve

图Photo 301-5-2



6、直角电磁脉冲阀组件图示

（1）DCF-Z型阀DCF-Z

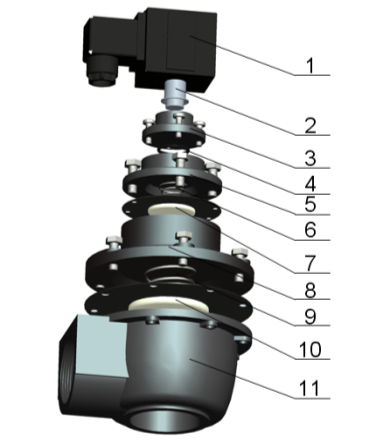

图Photo 301-6-1



Table 301-6-1   直角电磁脉冲阀组件明细表

电磁脉冲阀型号

Model No.

电磁脉冲阀组件名称Component name

说          明

序号

名称name

DCF-Z-20

DCF-Z-25

DCF-Z-40S

DCF-Z-50S

DCF-Z-62S

DCF-Z-76S

1

电磁线圈Coil



1、 DCF-Z-20和DCF-Z-25电磁脉冲阀是单膜片结构，不设序号5、6、7三种组件。

2、 提出组件名称和所属电磁脉冲阀型号可供贷。



2

先导头组Solenoid pilot

3

先导头压板Solenoid plate

4

压板O型密封圈O-shaped seal ring

5

先导头阀座Valve seat

6

小弹簧Small diaphragm

7

通用小膜片组件Small diaphragm kit

8

S阀盖S valve cover

9

大弹簧Big spring

10

大膜片组件Big diaphragm kit

11

Z阀座Z valve seat

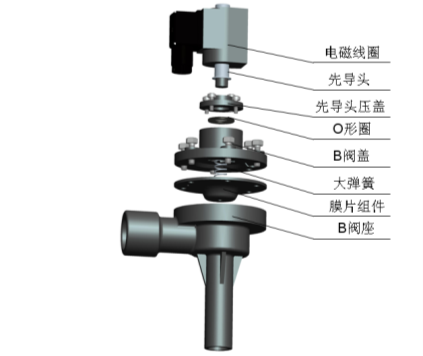

（2）DCF-2L-B型阀DCF-2L-B pulse valve

图Photo 301-6-2



7、DCF-2L-B型和三种常用的DCF-Z型电磁脉冲阀安装配套明细表

Installation supporting list of DCF-2L-B and DCF-Z valve



表Table 301-7

电磁脉冲阀型号     Valve model

专用活接头型号Special con. model

箱壁连接器型号

Bulkhead model

分气箱

Air tank

DCF-Z-20

DCF-2L-B

XC—HJD（Z）--20

XC—XBD--20

XC-YQX（Z）-20

DCF-Z-25



XC—HJD（Z）--25

XC—XBD--25

XC-YQX（Z）-25

DCF-Z-40S

XC—HJD（Z）--40

XC—XBD--40

XC-YQX（Z）-40

DCF-Z-20

DCF-2L-B

XC—HJD（Z）--20

XC—XBS--20

XC-YQX（Z）-20

DCF-Z-25



XC—HJD（Z）--25

XC—XBS--25

XC-YQX（Z）-25

DCF-Z-40S

XC—HJD（Z）--40

XC—XBS--40

XC-YQX（Z）-40

二、箱壁连接器Bulkhead connector

 “协昌”研制的三种常用的除尘器箱壁连接器产品，避免了压力气管以焊接或螺栓连接通过除尘器箱壁，使操作简单，密封可靠，安装、维修，方便。

1、结构特点Structural characteristics

箱壁连接器分单头螺母压紧（XBD型）和双头螺母压紧（XBS型）两种结构形式。XBD型箱壁连接器，喷吹管可穿过箱壁连接器与脉冲阀排气口连接，单螺母压紧密封圈连接密封。XBS型箱壁连接器，喷吹管插入箱壁连接器内侧一端，通气管插入箱壁连接器外侧一端，两端由螺母压紧密封圈连接密封。箱壁连接器与Z型直角电磁脉冲阀和XC-HJD（Z）型专用活接头配套，使用可靠，安装维修方便。

2、组件图示Component diagram

图Photo 302-1-2-1   XBD型        图Photo 302-1-2-2   XBS型





表Table 302-2   组件明细表Component list

序

号

组件名称

Name

电磁阀脉冲阀

型Valve model no.

组件型号Component model no.

注

XBD型箱壁连接器XBD bulkhead con.

XBS型箱壁连接器

XBS bulkhead con.

1

阀座压紧螺母Valve seat compression nut

DCF-Z-20

DCF-ZM-20-2

DCF-ZM-20-2

借

DCF-Z-25

DCF-ZM-25-2

DCF-ZM-25-2

借

DCF-Z-40S

DCF-ZM-40-2

DCF-ZM-40-2

借

2

阀座密封圈Valve seat seal ring

DCF-Z-20

DCF-ZM-20-3

DCF-ZM-20-3

借

DCF-Z-25

DCF-ZM-25-3

DCF-ZM-25-3

借

DCF-Z-40S

DCF-ZM-40-3

DCF-ZM-40-3

借

3

箱壁连接器本体Bulkhead con. body

DCF-Z-20

XC-XBD-20.1

XC-XBS-20.1.



DCF-Z-25

XC-XBD-25.1

XC-XBS-25.1



DCF-Z-40S

XC-XBD-40.1

XC-XBS-40.1



4

箱壁压紧

螺母

Bulkhead comp. nut

DCF-Z-20

XC-XBD-20.2

XC-XBS-20.2



DCF-Z-25

XC-XBD-25.2

XC-XBS-25.2



DCF-Z-40S

XC-XBD-40.2

XC-XBS-40.2



5

箱壁密封垫

Bulkhead seal gasket

DCF-Z-20

XC-XBD-20.3

XC-XBS-20.3



DCF-Z-25

XC-XBD-25.3

XC-XBS-25.3



DCF-Z-40S

DCF-ZM-40.3

XC-XBS-40.3





6



碗形密封圈Rubber washer（一）

DCF-ZM-20

DCF-ZM-20.4

DCF-ZM-20.4

借

DCF-ZM-25

DCF-ZM-25.4

DCF-ZM-25.4

借

DCF-ZM-40S

DCF-ZM-40.4

DCF-ZM-40.4

借









3、箱壁连接器安装参考尺寸

图Photo 302-3-1                       图Photo 302-3-2



表Table 302-3  安装参考尺寸表Install reference size table

脉冲阀规格Valve size

连接气管外径

Connection tube OD

XBD型箱壁连接器Bulkhead

XBS型箱壁连接器Bulkhead

L1

L2

φ1

φ2

φ3

D

L1

L2

φ1

φ2

φ3

D

DN20

φ27

62.7

76.7

25.5

28

43

65

62．7

118.4

25.5

28

43

65

DN25

φ34

65.6

79.6

32.5

35

55

77

65．6

124.2

32.5

35

55

77

DN40

φ48

65.3

79.3

47

50

67

89

65．3

121.6

47

50

67

89

注N ote：尺寸以毫米计， φ3指箱壁孔，  使用钩形板手（月牙板手）：

3/4” 阀使用68-72号板手，1”阀使用78-85号板手，1½"阀使用90-95号板手。

4、箱壁连接器与配套组件明细表

5、表Table 302-4

箱壁连接器名称

Bulkhead connector

箱壁连接器

型号Bulkhead model no.

Z型电磁冲阀型号 Z valve model no.

专用活接头

型号Special con. Model no.

分气箱Air manifold



单螺纹

箱壁连接器

Single-headed

XC-XBD-20

DCF-Z-20

XC-HJD（Z）-20

XC-YQX（Z）-20

XC-XBD-25

DCF-Z-25

XC-HJD（Z）-25

XC-YQX（Z）-25

XC-XBD-40

DCF-Z-40S

XC-HJD（Z）-40

XC-YQX（Z）-40

双螺纹

箱壁连接器

Double-headed

XC-XBS-20

DCF-Z-20

XC-HJD（Z）-20

XC-YQX（Z）-20

XC-XBS-25

DCF-Z-25

XC-HJD（Z）-25

XC-YQX（Z）-25

XC-XBS-40

DCF-Z-40S

XC-HJD（Z）-40

XC-YQX（Z）-40



三、专用活接头Special movable connector





四、圆形分气箱Round air manifold

协昌公司提供的用于Z型直角式电磁脉冲阀的YQX（Z）型圆形分气箱，能承受最高7.5Mpa的工作气压，根据用户需要，分气箱上可配排气短管或带法兰的排气短管或带有Z型专用活接头的排气短管，使用可靠，安装、维修方便。

图Photo 404   分气箱结构示 Air manifold sketch



















表Table 304-1   分气箱与脉冲阀配套表Air manifold and suitable pulse valve

分  气  箱Air manifold

电磁脉冲阀型号Pulse valve model no.

分气箱型号Model no.

分气箱规格Size

XC-YQX（Z）-20

φ≮5”

DCF-Z-20

XC-YQX（Z）-25

φ≮6”

DCF-Z-25

XC-YQX（Z）-40

φ≮8”

DCF-Z-40S

表Table 304-2  分气箱结构尺寸表Air manifold structure size table

分气箱型号Model no.

A

B

C

气包 外径D-OD.

E

F

H1

H2

M

L

XC-YQX（Z）-20

1``

40

50

≮5``

>110

85

163

40

（B+C）×2+E×N

XC-YQX（Z）-25

1``

40

50

≮6``

>120

85

163

40

（B+C）×2+E×N

XC-YQX（Z）-40

1``

40

50

≮8``

>135

85

163

40

（B+C）×2+E×N

注：1、N为排气短管的个数减去一的数量。  2、尺寸以毫米计

Note: 1, N=number of exhaust air tube – 1.  2. Size is mm unit



五、电磁脉冲阀与箱壁连接器、喷吹管和分气箱安装选用说明

Installation instruction of pulse valve with bulkhead connector, blowpipe and air manifold

     “协昌”研制的DCF-Z型电磁脉冲阀，按常使用的DCF-Z-20、DCF-Z-25、DCF-Z-40S三种型号，备有H—D、H—S、G—S和F—S几种安装形式;DCF-2L-B型阀，可选用H-J-D安装形式，只要配套选用合理，具有安装、维修方便，使用可靠的特点。

1、 DCF-Z型阀安装示图Installation diagram

（1）H—D安装形式

图photo 501-1



表Table 305-1-1   配套件型号规格表

电磁脉冲阀型号规格Valve model no.

配套件名称 Fitting part name

配套件型号规格Fitting part specification

DCF-Z-40S

专用活接头Special con.

XC-HJD（Z）-40

XBD型箱壁连接器Bulkhead

XC-XBD-40

通气管（DN40）Air pipe

φ48

尼龙胶管Nylon hose

φ50×3（内径ID.×厚度T.）

卡箍Clamp

φ（40-63）

分气箱Air manifold

XC-YQX（Z）-40

DCF-Z-25

专用活接头Special con.

XC-HJD（Z）-25

XBD型箱壁连接器Bulkhead

XC-XBD-25

通气管（DN25）Air pipe

φ34

尼纶胶管Nylon hose

φ35×3（内径ID.×厚度T.）

卡箍Clamp

φ（27-51）

分气箱Air manifold

XC-YQX（Z）-40

DCF-Z-20

专用活接头

XC-HJD（Z）-25

XBD型箱壁连接器Bulkhead

XC-XBD-20

通气管（DN20）

φ27

尼纶胶管Nylon hose

φ28×3（内径ID.×厚度T.）

卡箍Clamp

φ（21-38）

分气箱Air manifold

XC-YQX（Z）-20

注Note:  1.尺寸单位为毫米。 2..通气管尺寸均为钢管外径。通气管外径配合部位，表面粗糙度Ra的最大值≤3.2um，管端外径倒角30º，长3mm。



（2）H—S安装形式H-S installation mode

图Photo 305-1-2

表Table 305-1-2   配套件型号规格表

电磁脉冲阀型号规格Pulse valve model no.

配套件名称

Fitting part name

配套件型号规格

Fitting part specification

DCF-Z-40S

专用活接头Special con.

XC-HJD（Z）-40

XBS型箱壁连接器Bulkhead

XC-XBS-40

通气管（DN40）Air pipe

φ48

分气箱Air manifold

XC-YQX（Z）-40

DCF-Z-25

专用活接头Special con.

XC-HJD（Z）-25

XBS型箱壁连接器Bulkhead

XC-XBS-25

通气管（DN25）Air pipe

φ34

分气箱Air manifold

XC-YQX（Z）-25

DCF-Z-20

专用活接头Special con.

XC-HJD（Z）-20

XBS型箱壁连接器Bulkhead

XC-XBS-20

通气管（DN20）Air pipe

φ27

分气箱Air manifold

XC-YQX（Z）-20

注Note:  1.尺寸单位为毫米Size is mm unit。 2..通气管尺寸φ48. mm, φ34mm. φ27mm均为钢管外径。通气管外径配合部位，表面粗糙度Ra的最大值≤3.2um，管端外径倒角30º，长3mm。Air pipe size are all pipe OD.

















（3）G—S安装形式G-S installation mode

图305-1-3

表Table 305-1-3 配套件型号规格表Fitting part specification

电磁脉冲阀型号规格

Pulse valve model

配套件名称

Fitting part name

配套件型号规格

Fitting part specification

DCF-Z-40S

XBS型箱壁连接器Bulkhead

XC-XBS-40

通气管（DN40）Air pipe

φ48

锁紧螺母Locknut

G1.5”

O形密封圈O seal ring

φ47.5×3.55(GB/T3452.1-92)

分气箱Air manifold

XC-YQX（Z）-40

DCF-Z-25

XBD型箱壁连接器Bulkhead

XC-XBD-25

通气管（DN25）Air pipe

φ34

锁紧螺母Locknut

G1”

O形密封圈O seal ring

φ33.5×3.55(GB/T3452.1-92)

分气箱Air manifold

XC-YQX（Z）-25

DCF-Z-20

XBD型箱壁连接器Bulkhead

XC-XBD-20

通气管（DN20）Air pipe

φ27

锁紧螺母Locknut

G3/4”

O形密封圈O seal ring

φ26.5×3.55(GB/T3452.1-92)

分气箱Air manifold

XC-YQX（Z）-20

注Note:  1.尺寸单位为毫米Size is mm unit。 2..通气管尺寸φ48. mm, φ34mm. φ27mm均为钢管外径。通气管外径配合部位，表面粗糙度Ra的最大值≤3.2um，管端外径倒角30º，长3mm。Air pipe size are pipe OD.







（4）F—S安装形式F-S installation mode

图Photo 305-1-4

表Table 305-1-4 配套件型号规格表Fitting part specification

电磁脉冲阀型号规格   Pulse valve model no.

配套件名称

Fitting part name

配套件型号规格

Fitting part specification

DCF-Z-40S

XBS型箱壁连接器Bulkhead

XC-XBS-40

通气管（DN40）Air pipe

φ48

锁紧螺母Locknut

G1.5”

O形密封圈O seal ring

φ47.5×3.55(GB/T3452.1-92)

分气箱Air manifold

XC-YQX（Z）-40

DCF-Z-25

XBD型箱壁连接器Bulkhead

XC-XBD-25

通气管（DN25）Air pipe

φ34

锁紧螺母Locknut

G1”

O形密封圈O seal ring

φ33.5×3.55(GB/T3452.1-92)

分气箱Air manifold

XC-YQX（Z）-25

DCF-Z-20

XBD型箱壁连接器Bulkhead

XC-XBD-20

通气管（DN20）Air pipe

φ27

锁紧螺母Locknut

G3/4”

O形密封圈O seal ring

φ26.5×3.55(GB/T3452.1-92)

分气箱Air manifold

XC-YQX（Z）-20

注Note:  1.尺寸单位为毫米Size is mm unit。 2..通气管尺寸φ48. mm, φ33.5mm. φ26.6mm均为钢管外径。通气管外径配合部位，表面粗糙度Ra的最大值≤3.2um，管端外径倒角30º，长3mm。Air pipe size are all pipe OD.

。







2、 DCF-2L-B型阀安装示图Installation diagram



图Photo 305-2   H-J-D安装形式H-J-D installation



表Table 305-2  配套件名称和型号规格表Fitting part specification

电磁脉冲阀型号

Pulse valve model no.

配套件名称

Fitting part name

配套件型号规格

Fitting part specification

DCF-2L-B

专用活接头Special con.

XC-HJD（Z）-20

XBD型箱壁连接器Bulkhead

XC-XBD-20

喷吹管（DN20）Air pipe

φ27

尼纶胶管Nylon hose

φ28×3

卡箍Clamp

φ（21-38）

分气箱Air manifold

XC-YQX（Z）-20
