电机接线盒型号规格【大全】

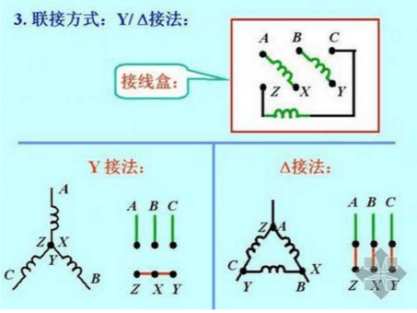

电机接线盒里有六个接线头：

1.上面三个接线头横的方向用连接片短接，下面三个接线头接三相电源（星形接法）。（U1  V1  W1  短接,W2  U2  V2接三相电源，正好是星形接法） 2.拆下上面横的方向连接片，改为竖的方向上下连接，下面三个接线头接三相电源（三角形接法）。）。（U1和W2  短接，  V1和U2   短接， W1和V2  短接  。再分别接三相电源，正好是三角形接法）

所以电机接线盒里六个接线头按U1  V1  W1  ,W2  U2  V2排列，改变 星/角 接法，相当方便。

不能U1  V1  W1  , U2  V2  W2排列，是因为改变 星/角 接法，相当不方便。

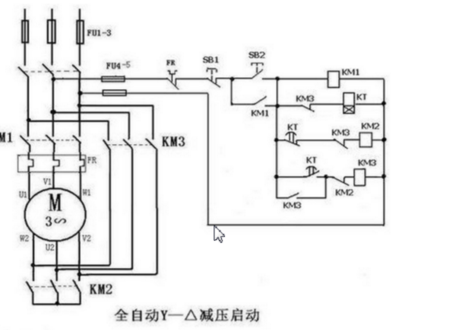

用星三角起动器也行,

75KW电动机用自耦变压器启动比较好

用变频器启动，可以做到对电网电压无冲击，软启动减少电流对电机的冲击，延长电机使用寿命，操作方便。

先用万用表欧姆档，表笔分别接触两个线端（即是接线盒里的接点），当指针摆动很大（即电阻很小)的两个线端为相同组，做记号。用这样的方法分出三相端。经过检测得出1和4，2和5，3和6为相同相。如图1

然后分出每相线的线头和线尾，将万用表换直流毫安档，一相绕组例如1和4固定接万用表，另一相绕组例如2和5接电池，刚接通电池瞬间，若万用表指针正摆（右摆）时，接电池正极的一端与黑表笔一端都是线头，做记号。同样方法做其余一组。

Y接—将三相的线头（或线尾）相连，另一端作出线端接三相电源如图2（1，2，3为线头，全部接在一起，6，4，5为线尾接三相电源）

△接—将三相线头与线尾两两相连，连接点引三根出线端接三相电源。

电机接线盒的制作方法与工艺

本实用新型涉及电机结构技术领域，特别涉及一种电机接线盒。

背景技术：

开启式水泵单相电机具有散热快，成本低的优点，但开启式，也使其在使用过程中，由于环境潮湿，很容易受到水汽侵蚀而失效不被大众所接受。封闭式电机可适用于使用环境较差，较潮湿的场所。但零部件如启动和运行电容，保护器，接线板，继电器等元件都是分开安装的，这样就造成占用空间大，结构分散，而且这些元件都会收到水汽和粉尘的侵蚀，大大降低了各元件的使用寿命。

技术实现要素：

针对上述问题，本实用新型的目的是提供一种电机接线盒，可以将启动和运行电容，保护器，接线板，继电器等多个元件封闭的安装在一起，不仅减小了安装空间，有利于管理维护，而且还有效地隔离了水汽和粉尘，保证各元件的使用寿命。

实现本实用新型的技术方案如下：

电机接线盒，包括上壳体，密封板和下壳体，所述下壳体内设有安装空腔，安装空腔内设有多个连接在下壳体第一侧壁和底部上的三角形加强筋，所述加强筋的端面为弧形结构并且形成第一安装部，安装空腔内还设有固定在下壳体底部上的安装板以及固定在第二侧壁上侧板，侧板位于安装板的上方，安装板上设有多个连接柱，侧板上设有多个限位块，限位块与第二侧壁之间形成第二安装部，与第一侧壁相平行的第二侧壁上固定有设置在安装空腔内的连接板，连接板的两侧设有固定块且固定块的高度高于连接板，固定块与连接板之间形成第三安装部，在第三侧壁上设有与第三安装部连通的通孔，所述下壳体的侧壁上设有用于连接内外的密封管接头，下壳体的底部设有滴水孔。

采用了上述的方案，上壳体，密封板和下壳体形成一个密封的接线盒，可以有效地隔离了水汽和粉尘，保证各元件的使用寿命，首先，加强筋、侧板、安装板和连接板可以使电机接线盒的结构变得更牢固，使得元件安装井然有条，结构紧凑，占用空间小，同时由加强筋形成的第一安装部是用来安装运行电容的，第二安装部用来安装启动电容，安装板上安装有接线板和继电器，第三安装部上安装着保护器，固定块上和连接柱上可以通过螺钉固定相配合的安装夹来将元件固定住，这样多个元件安装在一个密闭的接线盒内，有利于管理维护，大大减小了占用空间；在各元件运行时，由于电机接线盒是封闭的，所以在其内部会产生水汽，最后形成冷凝水，通过滴水孔可以有效及时地将冷凝水排出去，防止其在内部损坏元件；密封管接头用来连接引出线，可以防止液体或粉尘进入接线盒内，保证各元件的使用寿命。
