机床调整垫铁规格标准【正式版】

机床调整垫铁用途：调整垫铁主要用于各类机床，机械设备下面，用于支撑机床机械重量，调整机械设备平衡。

调整垫铁使用方法：将垫铁放置于机床下，每个垫铁均受力后，再调整垫铁。可调整高度为3-15mm 。

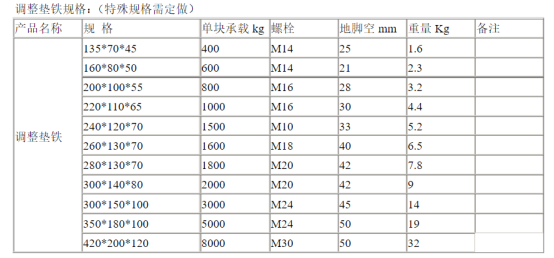

调整垫铁规格：（特殊规格需定做）

产品名称 规格 单块承载kg 螺栓 地脚空mm 重量Kg 备注

调整垫铁

135*70*45 400 M14 25 1.6   160*80*50 600 M14 21 2.3   200*100*55 800 M16 28 3.2   220*110*65 1000 M16 30 4.4   240*120*70 1500 M10 33 5.2   260*130*70 1600 M18 40 6.5   280*130*70 1800 M20 42 7.8   300*140*80 2000 M20 42 9   300*150*100 3000 M24 45 14   350*180*100 5000 M24 50 19   420*200*120

8000

M30

50

32

产品名称：S78-7减震垫铁

产品名称：减震垫铁、S78-7系列减震垫铁 减震垫铁标准：按JB/T6607-93标准制造。

减震垫铁用途：用于机床设备的支承安装，调整水平，防震等。

减震垫铁的种类：S78系列减震垫铁、S78-8系列减震垫铁、S77系列减震垫铁、S83系列调整垫铁、S85系列调整垫铁、S78-7系列减震垫铁、机床防震垫铁等各种型号的防震垫铁。 减震垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机械、橡胶机械、电线制造机械、电缆机械、包装机械、发电机及重型设备等。

减震垫铁使用方法：将所需防震垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节（螺栓顺时针旋转，机床升起）；调好机床水平后，旋紧螺母，固定水平状态。因为橡胶的蠕变现象，在防震垫铁第一次使用时，两星期以后在调节一次机床水平。

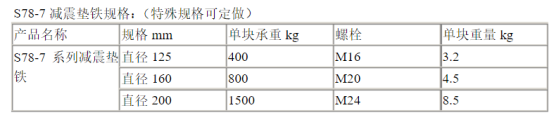

    S78-7减震垫铁规格：（特殊规格可定做） 产品名称

规格mm

单块承重kg 螺栓 单块重量kg S78-7系列减震垫铁 直径125 400 M16 3.2 直径160

800 M20 4.5 直径200

1500

M24

8.5

产品名称：S78-8减震垫铁，减震垫铁

防震垫铁标准：按JB/T6607-93标准制造。

防震垫铁用途：用于机床设备的支承安装，调整水平，防震等。

防震垫铁的种类：S78系列减震垫铁、S78-8系列减震垫铁、S77系列减震垫铁、S83系列调整垫铁、S85系列调整垫铁、S78-7系列减震垫铁、机床防震垫铁等各种型号的防震垫铁。

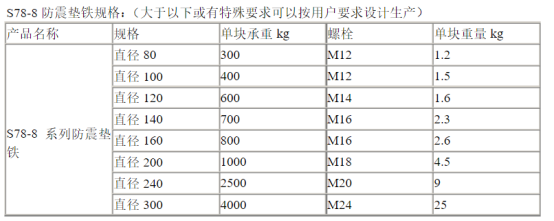

S78-8防震垫铁规格：（大于以下或有特殊要求可以按用户要求设计生产） 产品名称

规格

单块承重kg 螺栓 单块重量kg     S78-8系列防震垫铁

直径80 300 M12 1.2 直径100 400 M12 1.5 直径120 600 M14 1.6 直径140 700 M16 2.3 直径160

800 M16 2.6 直径200

1000 M18 4.5 直径240 2500 M20 9 直径300

4000

M24

25

垫铁系列产品：S78系列减震垫铁、S78-8系列减震垫铁、S77系列减震垫铁、S83系列调整垫铁、S85系列调整垫铁、S78-7系列减震垫铁

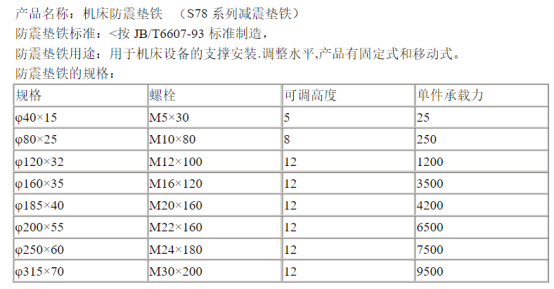

名称：机床垫铁,数控机床垫铁（S78系列减震垫铁）

数控机床垫铁产品特点：减振橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动传入。安装机床不需设置地脚螺栓与地面固定，节约安装费用，缩短安装周期。

机床调整垫铁使用方法：将调整垫铁分别放在机床各受力点下，每个垫铁均受力后，然后调整垫铁。可调整高度为3mm--15mm铸铁调整垫铁调整方便，迁移灵活，不用打洞埋设地脚螺丝，不破坏地面，是机床设备安装工艺的一大改革。能改善同床动态特性，提高机床加工精度，具有防震、降低噪音之功能。省工、省时、省材料、综合经济济益高。为设计部门解决了因设备选型困难，造成地面基础无法确定的矛盾。通用性广，适用安装各类机床与设备。

减震垫铁产品性能与特点:

●安装调整方便,迁移灵活，不用打洞埋设地脚螺丝，不破坏地面,是机床设备安装工艺的一大改革。

●能改善机床动态特性，提高机床加工精度,具有防震、降低噪音之功能。
