链条滚子直径规格型号【大全】
滚子链条规格 | ||||
ISO链号 | 节距P | 滚子直径d1 | 习惯叫法 | 内链节内宽 |
05B | 8 | 5 | 2.5分 | 3 |
06B | 9.525 | 6.35 | 3分 | 5.72 |
08A | 12.7 | 7.92 | 4分 | 7.85 |
08B | 12.7 | 8.51 | 4分 | 7.75 |
081 | 12.7 | 7.75 | 4分 | 3.3 |
083 | 12.7 | 7.75 | 4分 | 4.88 |
084 | 12.7 | 7.75 | 4分 | 4.88 |
085 | 12.7 | 7.75 | 4分 | 6.25 |
10A | 15.875 | 10.16 | 5分 | 9.4 |
10B | 15.875 | 10.16 | 5分 | 9.65 |
12A | 19.05 | 11.91 | 6分 | 12.57 |
12B | 19.05 | 12.07 | 6分 | 11.68 |
16A | 25.4 | 15.88 | 1吋 | 15.25 |
16B | 25.4 | 15.88 | 1吋 | 17.02 |
20A | 31.75 | 19.05 | 1.2吋 | 18.9 |
20B | 31.75 | 19.05 | 1.2吋 | 19.56 |
24A | 38.1 | 22.23 | 1.5吋 | 25.22 |
24B | 38.1 | 25.4 | 1.5吋 | 25.4 |
28A | 44.45 | 25.4 | 1.75吋 | 25.22 |
28B | 44.45 | 27.94 | 1.75吋 | 30.99 |
计算公式:链号*25.4/16=几分 | ||||
滚子链是一种用于传送机械动力链条，是链传动的一种类型，广泛应用与家庭、工业和农业机械，其中包括输送机、绘图机、印刷机、汽车、摩托车、以及自行车。它由一系列短圆柱滚子链接在一起，由一个称为链轮的齿轮驱动，是一种简单，可靠，高效的动力传递装置。
滚子链通常指短节距传动用精密滚子链，它应用最广，产量最多。滚子链有单排与多排之分，适用于小功率传动。滚子链的基本参数是链节距p，它等于滚子链链号乘以25.4/16（mm）。链号中的后缀有A、B两种，表示两个系列，两种系列相互补充。
滚子链由内链板1、外链板2、销轴3、套筒4及滚子5所组成。内链板与套筒、外链板与销轴均为过盈配合；滚子与套筒、套筒与销轴均为间隙配合。工作时，内外链节间可以相对挠曲，套筒可绕销轴自由转动，滚子套在套筒上减小链条与链轮间的磨损。为减轻重量和使各截面强度相等，内外链板常制成“8”字形。 链条各零件由碳素钢或合金钢制造。通常经过热处理以达到一定强度和硬度。
链条上相邻两销轴的中心距称为链节距，以p表示，它是链条最主要的参数。当节距增大时，链条中各零件的尺寸相应也增大，可传递的功率也随之增大。 链节距p等于滚子链链号乘以25.4/16（mm）。例如链号12，滚子链节距p=12×25.4/16=19.05mm。
滚子链可制成单排链和多排链。当需要承受较大载荷、传递较大功率时，可使用多排链。多排链相当于几个普通的单排链彼此之间用长销轴连接而成，其承载能力与排数成正比，但排数越多，越难使各排受力均匀，因此排数不宜过多，常用的有双排链和三排链。

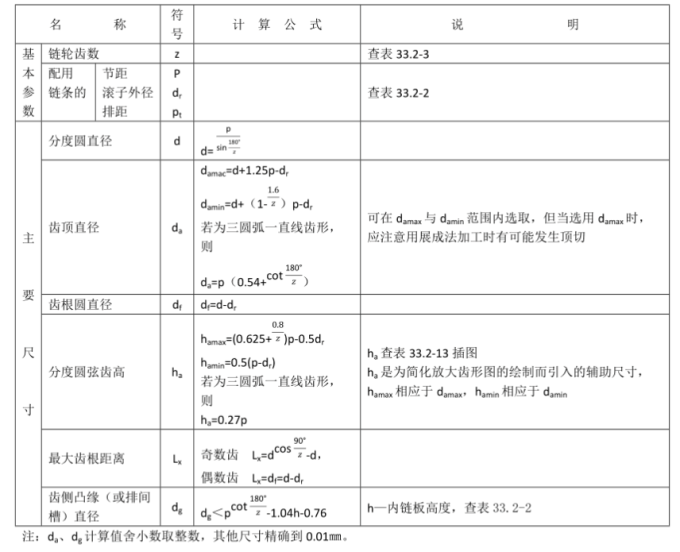

GB/T1243-1997规定滚子链分为A、B系列，其中A系列用于高速、重载和重要传动，较为常用，其主要参数如表所示。表中链号和相应的国际标准号一致，链号乘以25.4/16mm即为节距值。B系列用于一般传动。滚子链的标记为：链号一排数一链节数一标准号。例如：10A-1-86-GB/T1243一1997表示：A系列滚子链、节距为15.875mm，单排，链节数为86，制造标准GB/T1243一1997。
