数控机床防护罩拆解【技巧】
钢制伸缩式防护罩的节数对其比例、重量及运行特性都很重要，每个单节都应尽可能的长，这样减少节数。降低成本，一般情况大拉伸小压缩比例应在1和1之间（高可达1），耐高温油缸防护罩拉伸长度大时可以在每个折中加上金属环，能让大家对机床钢板防护罩有更进一步地认识和了解。
数控机床防护罩拆解
所以采购商采购产品的时候一定要看自己机床适合哪种再购买！风琴式防护罩特性：它的表面光滑，造型规则，外观优美，为机床的整体造型增添了无限色彩。所以说，它在为您的机床提供实用性保护的同时，也为机床增加了更多视觉上的美感，使机床的整体价值得到了提升。
机床防护罩是用来保护机床导轨的，它可以保护机床的内部硬导轨、直线导轨及滚珠丝杠或传动齿条不受外界的腐蚀和破坏。它有很多种类，包括：风琴防护罩，钢板防护罩，这两种是导轨上所用的；还有丝杠上所用的丝杠防护罩包括：圆形，方形，多边形，这几种的做法又有所不同，有用钢丝支撑式还有缝合式。还有卷帘式防护罩和盔甲防护罩
专业定做机床伸缩护板高质量护罩公司产品简介，具有密封好，防东西的偶尔。外形漂亮，可对机床生产厂带来完满外观，低速通常选用滑动式构造，中速护罩选用滚轮式构造。高速选用同动平行联动构造，生产方式：由于机床型号不一，护板不通用，我厂提供护板均为定做。
1.该型钢制拖链强度比较大。适用于承载较大管缆负荷。另请注意TL型钢制拖链没有整板式的。Ⅱ型即上下分开式铝型材支撑板型，这种同样可根据用户使用要求打孔。这种穿线拖链适用于管线接头直径大于支撑板内腔孔径或需经常拆装维修的。
2.钢制伸缩式导轨防护罩为高品质的2-3mm厚钢板冷压成形而成，根据要求也可以为不锈钢的。特殊的表面磨光会使其另外升值。我们可以为所有的机床种类提供相应的导轨防护类型（水平、垂直、倾斜、横向）。根据运行速度及导轨的不同我们所研制的防护罩结构也不同。运行速度10m/min之下的我们装有聚安脂或黄铜滑块。中等速度30m/min之下的我们装有滚轴。另外驱动板、 刮屑板及吸屑板之间还需要用缓冲系统。滑块缓冲系统的目的是减少碰撞、噪音及摩擦。钢制伸缩式导轨防护罩的节数对其比例、重量及运行特性都很重要。每个单节都应尽可能的长，这样可以减少节数，降低成本。一般情况 拉伸与 小压缩比例应在3：1 和5：1之间。结构选择价格合理的标准结构（1）适合于大多数的应用行业，宽度可至900mm，宽度较大时必须折边，提高横向稳定性。这一点屋脊型（3）及折边
数控机床防护罩拆解方法步骤-数控机床防护罩怎么拆解
一种方便拆卸的数控机床用防护罩的制作方法
本实用新型涉及数控机床技术领域，具体为一种方便拆卸的数控机床用防护罩。
背景技术：
为了能对数控机床上重要的零部件进行保护，就需要用到数控机床防护罩，数控机床防护罩有很多种类，有风琴防护罩铝帘、钢板防护罩等。
现有的数控机床防护罩自身笨重，不方便对数控机床防护罩进行拆卸安装，并对其进行清洗，控机床防护罩只设置有一层，在数控机床作业时噪音较大。
技术实现要素：
本实用新型的目的在于提供一种方便拆卸的数控机床用防护罩，以解决上述背景技术中提出的现有的数控机床防护罩自身笨重，不方便对数控机床防护罩进行拆卸安装，并对其进行清洗，控机床防护罩只设置有一层，在数控机床作业时噪音较大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便拆卸的数控机床用防护罩，包括底座、电动伸缩杆、第一螺栓和第二螺栓，所述底座上开设有滑槽，且滑槽上设置有伸缩面板，同时伸缩面板一端固定在底座上，所述电动伸缩杆的一端固定在底座上，且电动伸缩杆的另一端固定在固定块上，同时电动伸缩杆和固定块均设置在滑槽内部，所述固定块的下侧设置有滚轮，且滚轮滑动连接有滑槽，所述底座上侧设置有第一防护罩和第二防护罩，且第二防护罩设置在第一防护罩的右侧，所述第一防护罩右侧开设有卡槽，且第一防护罩上固定有固定板，所述第二防护罩左侧固定有卡块，且第二防护罩的上侧转动连接有l形固定板，同时第二防护罩、第一防护罩、伸缩面板和固定块上均开设有通孔，所述第一螺栓贯穿第一防护罩和第二防护罩上的通孔螺纹固定在固定块上，所述第二螺栓螺纹连接有l形固定板、第二防护罩和第一防护罩，所述第一防护罩之间和第二防护罩之间连接处均设置有橡胶垫。
优选的，所述滑槽和滚轮构成滑动结构，且滑动结构的滑动距离小于底座的长度。
优选的，所述电动伸缩杆设置有两个，且两个电动伸缩杆关于底座对称设置。
优选的，所述第一防护罩和第二防护罩均设置有三层，且第一防护罩和第二防护罩关于底座对称设置。
优选的，所述第一螺栓设置有两个，且两个第一螺栓关于底座中轴线对称设置。
优选的，所述第一螺栓、第一防护罩、第二防护罩和固定块构成拆卸安装结构。
与现有技术相比，本实用新型的有益效果是：该方便拆卸的数控机床用防护罩，
(1)设置有第一螺栓、第一防护罩和第二防护罩，将防护罩分为第一防护罩和第二防护罩并通过卡块和卡槽进行卡合连接，这样就不会因为防护罩笨重而不方便对防护罩进行拆卸，第一防护罩和第二防护罩均设置有三层，并每层连接处都设置有橡胶垫，这样就可以减小噪音传出，且数控机床在工作过程中的震动进行一定的缓冲作用，第一防护罩和第二防护罩通过第一螺栓将其固定在固定块上，保证装置的稳定性，且方便拆卸第一防护罩和第二防护罩；
(2)设置有滑槽、伸缩面板和电动伸缩杆，电动伸缩杆通过固定块和第一螺栓带动第一防护罩和第二防护罩左右移动，便于后期对第一防护罩和第二防护罩内部的机床零部件进行维修和清洁，操作简单便捷；
(3)设置有固定板、l形固定板和第二螺栓，固定板、l形固定板和第二螺栓的设置给卡块卡槽连接处起到支撑作用，不会因为长时间使用，卡合部分发生变形。
附图说明

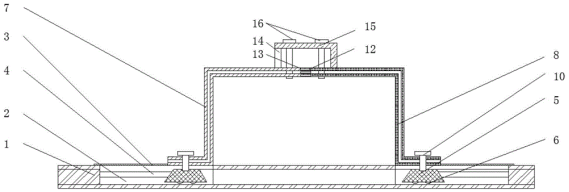

图1为本实用新型正视结构示意图；
图2为本实用新型第一防护罩和第二防护罩正视结构示意图；
图3为本实用新型卡块和卡槽正视结构示意图；
图4为本实用新型伸缩面板在底座上分布俯视结构示意图。
图中：1、底座，2、滑槽，3、伸缩面板，4、电动伸缩杆，5、固定块，6、滚轮，7、第一防护罩，8、第二防护罩，9、通孔，10、第一螺栓，11、橡胶垫，12、卡块，13、卡槽，14、固定板，15、l形固定板，16、第二螺栓。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通.实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种方便拆卸的数控机床用防护罩，如图1和图4所示，底座1上开设有滑槽2，且滑槽2上设置有伸缩面板3，同时伸缩面板3一端固定在底座1上，电动伸缩杆4的一端固定在底座1上，且电动伸缩杆4的另一端固定在固定块5上，同时电动伸缩杆4和固定块5均设置在滑槽2内部，固定块5的下侧设置有滚轮6，且滚轮6滑动连接有滑槽2，滑槽2和滚轮6构成滑动结构，且滑动结构的滑动距离小于底座1的长度，电动伸缩杆4设置有两个，且两个电动伸缩杆4关于底座1对称设置，将第二螺栓16逆时针旋转将第二螺栓16脱离l形固定板15、第二防护罩8和第一防护罩7，电动伸缩杆4向两侧收缩带动固定块5在滚轮6的作用下向两侧移动，固定块5向两侧移动带动第一防护罩7和第二防护罩8向两侧移动，便于维修人员对机场内部零件进行维修，操作简单，实用性强。
如图2所示，底座1上侧设置有第一防护罩7和第二防护罩8，且第二防护罩8设置在第一防护罩7的右侧，第一防护罩7和第二防护罩8均设置有三层，且第一防护罩7和第二防护罩8关于底座1对称设置，第一防护罩7之间和第二防护罩8之间连接处均设置有橡胶垫11，三层第一防护罩7和第二防护罩8及橡胶垫11的设置在机床作业时可以减小噪音传出机外，并且对机床作业时发生的震动有缓冲作用。
如图1和图3所示，第一防护罩7右侧开设有卡槽13，且第一防护罩7上固定有固定板14，第二防护罩8左侧固定有卡块12，且第二防护罩8的上侧转动连接有l形固定板15，同时第二防护罩8、第一防护罩7、伸缩面板3和固定块5上均开设有通孔9，第一螺栓10贯穿第一防护罩7和第二防护罩8上的通孔9螺纹固定在固定块5上，第一螺栓10设置有两个，且两个第一螺栓10关于底座1中轴线对称设置，第一螺栓10、第一防护罩7、第二防护罩8和固定块5构成拆卸安装结构，人为顺时针旋转第一螺栓10，第一螺栓10就可以脱离固定块5和第一防护罩7及第二防护罩8，方便对第一防护罩7、第二防护罩8进行拆卸更换，从而方便对第一防护罩7和第二防护罩8进行清洗维修，第二螺栓16螺纹连接有l形固定板15、第二防护罩8和第一防护罩7，第一防护罩7之间和第二防护罩8之间连接处均设置有橡胶垫11。
工作原理：接通外部电源，人为将第一防护罩7和第二防护罩8放置底座1上侧，固定块5在电动伸缩杆4和滚轮6的作用下向内移动至固定块5上的通孔9和第一防护罩7和第二防护罩8的通孔9重合，人为将第一螺栓10插入第一防护罩7、第二防护罩8和固定块5上的通孔9中，顺时针旋转将其固定，再一次伸缩电动伸缩杆4，在电动伸缩杆4的作用下带动上侧第一防护罩7和第二防护罩8向内侧移动至所需位置关闭电动伸缩杆4电源，将第一防护罩7和第二防护罩8上的卡槽13和卡块12进行卡合固定，将l形固定板15转动至与固定板14重合，将第二螺栓16插入l形固定板15、第二防护罩8和第一防护罩7中顺时针旋转将其螺纹固定，如需对第一防护罩7和第二防护罩8进行拆卸，人为逆时针旋转第二螺栓16，将第二螺栓16脱离l形固定板15、第二防护罩8和第一防护罩7，将第一螺栓10逆时针旋转，第一螺栓10脱离伸缩面板3和固定块5，人为向两侧拉动第一防护罩7和第二防护罩8，第一防护罩7和第二防护罩8拆卸完成，这就完成整个工作，且本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
