凸轮分割器圆盘精度计算公式【秘籍】
圆盘的精度=2Πr÷360÷60÷60×分割器精度，就是单位时间及单位角度值与分割器自身精度的乘积。

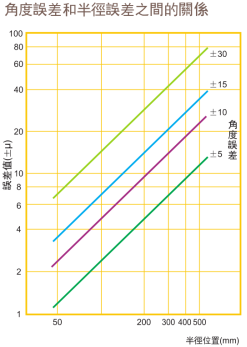

圆盘的角度误差与半径的误差是成正比的，也就是说，圆盘使用的半径越大，那么角度误差越大，在出力轴上安装圆盘，圆盘的直径尺寸选择要视扭矩的大小，也就是出力轴的允许出力轴扭矩负荷。
在精度要求比较高的情况下，扭矩应大于允许出力扭矩的2-3倍；因此，出力轴的旋转速度也是精度影响的一个重要因素。在实际的使用中，圆盘较大直径应小于中心矩的5倍为保证精度较佳的效果。
一般情况下，普通级别分割器使用的情况下，精确等级可以达到30"，对于高精度要求的设备，要达到15"的话,就要注意圆盘直径的大小会产生的影响.同时,圆盘安装需要注意,连接的间隙也会使精度产生偏差.
常用凸轮分割器使用圆盘的直径参考表(单位:MM):
凸轮分割器的精度是怎么表示的？一般情况下用角度秒进行表示，也有用毫米表示的。所谓的角度秒就是一个精度单位，我们习惯上用“〃”的符号表示，在实际的生产应用中，所说的秒就是凸轮分割器所能达到的精度指标。在一个圆周中，它的圆角是360度，如果把这个度数换算成秒的话，那么1度就是3600秒， 所以，1秒的单位是非常小的，由此看来，分割器的精度是越是秒数越小，那么它的精度就是越高的。
在凸轮分割器中，普通的分割器，我们所说的低端分割器，它的精度有的可以达到±30秒左右，进口的分割器可以达到10到20秒左右，越是精度高的凸轮分割器，对于加工设备的要求越高，普通的加工设备由于不能实现360度全方位加工的需求，所采取的加工方式是工件运动的方式，而高级的卧式加工中心，则不然，它采取的方式是加工刀具动的方式，可以实现任意角度的加工方式，特别是对于凸轮曲面的加工，在实际的运用中，是分割动作是否顺畅的关键要素。
总之，角度秒是反应凸轮分割器精度的单位，在分割器中，通常所说的精度，包含了两个方面的精度，一个是凸轮在运动过程中的分割器精度，它指的是凸轮分割器的入力轴旋转一周，出力轴运动一个工位的精度，另一个是每个循环运行的重复定位精度，重复定位精度指的是输出轴在转动一圈以后，再进行循环时回到原点的精度，这个精度的要求是比较高的，比如在圆盘式多工位加工中，对于重复定位精度的要求就比较苛刻，不能回到原点，或较大的偏差就会影响到工件的加工质量
