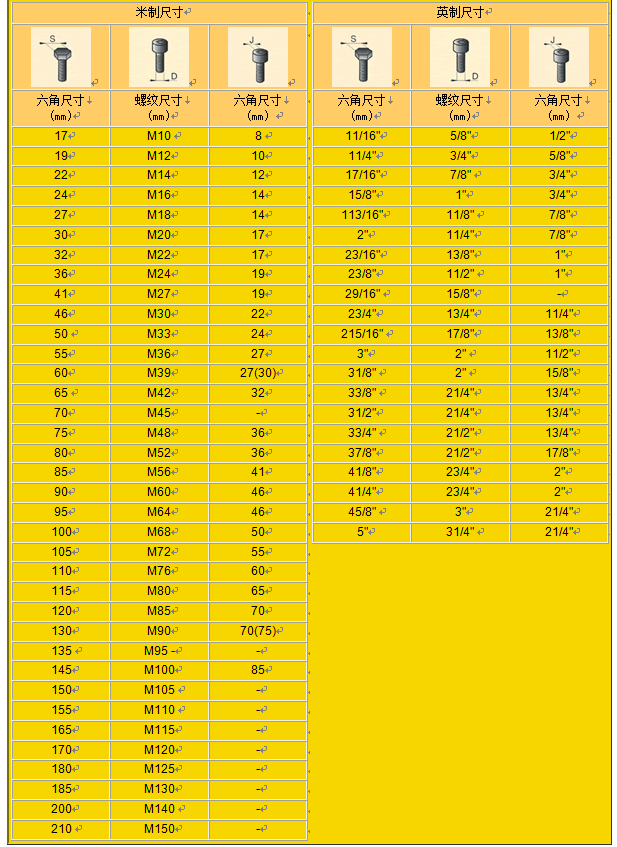

英制六角螺母规格表【免下载】

通常，我们必须先将细齿螺母和粗齿螺母分开，但实际上，无论细齿和粗齿什么规格，它们的规格都相同，它们的规格分别为m3，M4，M5，M6，M8 ，M10等。但是也有一种六角螺母，分为英制和美制，仅与国家标准不同。我们在中国制造的，称为国标六角螺母

材质

通常有两种，一种是铁，即碳钢。一种是不锈钢，当然也有铜，铝螺母，但是这些很少使用。铜还是有用的，就像很少使用的铝制螺母一样。

六角螺母有两种等级，一种是4.8级，另一种是8级。有关螺母行业的更多信息，请阅读螺母规格表，螺母行业国家标准规格表。这些螺母规格表和行业标准知识。可以让我们对坚果有更深的了解。

标准

作为标准零件，它应该具有自己的一般规格。对于六角螺母，常用的标准是：gb52，gb6170，gb6172和DIN934。它们之间的主要区别是gb6170的厚度比gb52，gb6172和DIN934（通常称为厚螺母）的厚度要厚。此外，M8系列螺母中DIN934，gb6170和gb6172的相对侧为13mm，比gb52的14mm小1mm。对于M12螺母，DIN934和gb52的相对侧为17mm，比gb6170和gb6172的相对侧大1mm。对于M12螺母，DIN934和gb52的相对侧为19mm，比gb6170和gb6172的相对侧大1mm。对于M14螺母，DIN934和gb52的相对侧为22mm，比gb6170和gb6172的21mm大1mm。另一个是M22螺母。 DIN934和gb52的相对侧为32mm，比gb6170和gb6172的34mm小2mm。（gb6170和gb6172在另一侧的宽度相同，但厚度不同）。

六角螺母—C级 I型六角螺母—A和B级六角薄螺母

（GB/T41-2000） (GB/T6170-2000) (GB/T6172.1-2000)

标记示例

螺纹规格 D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母 GB/T41-2000 M12

螺纹规格 D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母 GB/T6170-2000 M12mm

螺纹规格D		M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42
e	GB/T41			8.63	10.89	14.20	17.59	19.85	26.17	32.95	39.55	50.85	60.79	72.07
	GB/T6170	6.01	7.66	8.79	11.05	14.38	17.77	20.03	26.75	32.95	39.55	50.85	60.79	72.02
	GB/T6172.1	6.01	7.66	8.79	11.05	14.38	17.77	20.03	26.75	32.95	39.55	50.85	60.79	72.02
s	GB/T41			8	10	13	16	18	24	30	36	46	55	65
	GB/T6170	5.5	7	8	10	13	16	18	24	30	36	46	55	65
	GB/T6172.1	5.5	7	8	10	13	16	18	24	30	36	46	55	65
m	GB/T41			5.6	6.1	7.9	9.5	12.2	15.9	18.7	22.3	25.4	31.5	34.9
	GB/T6170	2.4	3.2	4.7	5.2	6.8	8.4	10.8	14.8	18	21.5	25.6	31	34
	GB/T6172.1	1.8	2.2	2.7	3.2	4	5	6	8	10	12	15	18	21

注：A级用于D≤16，B级用于D＞16

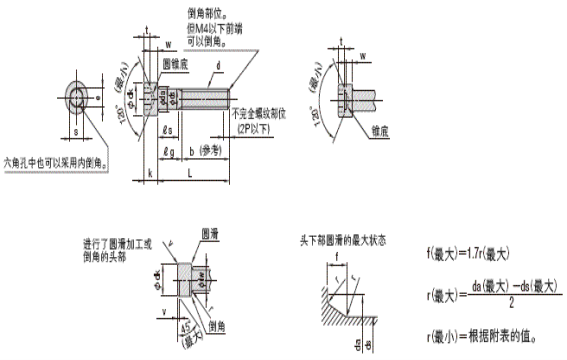

1.各部位的尺寸

09tech30-1

单位：mm

螺纹的公称直径(d)(2)			M3	M4	M5	M6	M8	M10	M12	(M14)
螺栓的螺距(P)			0.5	0.7	0.8	1	1.25	1.5	1.75	2
b	参考		18	20	22	24	28	32	36	40
dk	最大(基准尺寸)*		5.5	7	8.5	10	13	16	18	21
	最大**		5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33
	最小		5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67
da	最大		3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7
ds	最大(基准尺寸)		3	4	5	6	8	10	12	14
ds	最小		2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73
e	最小		2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72
f	最大		0.51	0.60	0.60	0.68	1.02	1.02	1.45	1.45
k	最大(基准尺寸)		3	4	5	6	8	10	12	14
k	最小		2.86	3.82	4.82	5.70	7.64	9.64	11.57	13.57
r	最小		0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s	公称(基准尺寸)		2.5	3	4	5	6	8	10	12
	最小		2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032
	最大(1)	1栏	2.580	3.080	4.095	5.140	6.140	8.175	10.175	12.212
	最大(1)	2栏	2.560	3.080	4.095	5.095	6.095	8.115	10.115	12.142
t	最小		1.3	2	2.5	3	4	5	6	7
v	最大		0.3	0.4	0.5	0.6	0.8	1	1.2	1.4
dw	最小		5.07	6.53	8.03	9.38	12.33	15.33	17.23	20.17
w	最小		1.15	1.4	1.9	2.3	3.3	4	4.8	5.8

螺纹的公称直径(d)(2)			M16	(M18)	M20	(M22)	M24	(M27)	M30
螺栓的螺距(P)			2	2.5	2.5	2.5	3	3	3.5
b	参考		44	48	52	56	60	66	72
dk	最大(基准尺寸)*		24	27	30	33	36	40	45
	最大**		24.33	27.33	30.33	33.39	36.39	40.39	45.39
	最小		23.67	26.67	29.67	32.61	35.61	39.61	44.61
da	最大		17.7	20.2	22.4	24.4	26.4	30.4	33.4
ds	最大(基准尺寸)		16	18	20	22	24	27	30
ds	最小		15.73	17.73	19.67	21.67	23.67	26.67	29.67
e	最小		16.00	16.00	19.44	19.44	21.73	21.73	25.15
f	最大		1.45	1.87	2.04	2.04	2.04	2.89	2.89
k	最大(基准尺寸)		16	18	20	22	24	27	30
k	最小		15.57	17.57	19.48	21.48	23.48	26.48	29.48
r	最小		0.6	0.6	0.8	0.8	0.8	1	1
s	公称(基准尺寸)		14	14	17	17	19	19	22
	最小		14.032	14.032	17.050	17.050	19.065	19.065	22.065
	最大(1)	1栏	14.212	14.212	17.230	17.230	19.275	19.275	22.275
	最大(1)	2栏	14.142	14.142	17.230	17.230	19.275	19.275	22.275
t	最小		8	9	10	11	12	13.5	15.5
v	最大		1.6	1.8	2	2.2	2.4	2.7	3
dw	最小		23.17	25.87	28.87	31.81	34.81	38.61	43.61
w	最小		6.8	7.7	8.6	9.5	10.4	12.1	13.1

注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
            螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。此时，dk(最大)为该表中的带**的数值。
            此外，需要没有滚花的货时，订货人必须指定。但该dk(最大)为该表中带*的数值。
         2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。
            如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
         3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。
            ℓg(最大)=公称长度(ℓ)-b
            ℓs(最小)=ℓg(最大)-5P

2.内六角螺栓的L和ℓs及ℓg

单位：mm

螺纹的公称直径(d)			M3		M4		M5		M6		M8
L			ℓs min.及ℓg max.
公称长度	min	max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42	4.5	7
30	29.58	30.42	9.5	12	6.5	10	4	8
35	34.5	35.5			11.5	15	9	13	6	11
40	39.5	40.5			16.5	20	14	18	11	16	5.75	12
45	44.5	45.5					19	23	16	21	10.75	17
50	49.5	50.5					24	28	21	26	15.75	22
55	54.4	55.6							26	31	20.75	27
60	59.4	60.6							31	36	25.75	32
65	64.4	65.6									30.75	37
70	69.4	70.6									35.75	42
80	79.4	80.6									45.75	52
90	89.3	90.7
100	99.3	100.7
110	109.3	110.7
120	119.3	120.7
130	129.2	130.8
140	139.2	140.8
150	149.2	150.8
160	159.2	160.8
180	179.2	180.8
200	199.05	200.95
220	219.05	220.95
240	239.05	240.95
260	258.95	261.05
280	278.95	281.05
300	298.95	301.05

螺纹的公称直径(d)			M10		M12		(M14)		M16		(M18)
L			ℓs min.及ℓg max.
公称长度	min	max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42
30	29.58	30.42
35	34.5	35.5
40	39.5	40.5
45	44.5	45.5	5.5	13
50	49.5	50.5	10.5	18
55	54.4	55.6	15.5	23	10.25	19
60	59.4	60.6	20.5	28	15.25	24	10	20
65	64.4	65.6	25.5	33	20.25	29	15	25	11	21	4.5	17
70	69.4	70.6	30.5	38	25.25	34	20	30	16	26	9.5	22
80	79.4	80.6	40.5	48	35.25	44	30	40	26	36	19.5	32
90	89.3	90.7	50.5	58	45.25	54	40	50	36	46	29.5	42
100	99.3	100.7	60.5	68	55.25	64	50	60	46	56	39.5	52
110	109.3	110.7			66.25	74	60	70	56	66	49.5	62
120	119.3	120.7			75.25	84	70	80	66	76	59.5	72
130	129.2	130.8					80	90	76	86	69.5	82
140	139.2	140.8					90	100	86	96	79.5	92
150	149.2	150.8							96	106	89.5	102
160	159.2	160.8							106	116	99.5	112
180	179.2	180.8									119.5	132
200	199.05	200.95
220	219.05	220.95
240	239.05	240.95
260	258.95	261.05
280	278.95	281.05
300	298.95	301.05

螺纹的公称直径(d)			M20		(M22)		M24		(M27)		M30
L			ℓs min.及ℓg max.
公称长度	min	max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max	ℓs min	ℓg max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42
30	29.58	30.42
35	34.5	35.5
40	39.5	40.5
45	44.5	45.5
50	49.5	50.5
55	54.4	55.6
60	59.4	60.6
65	64.4	65.6
70	69.4	70.6
80	79.4	80.6	15.5	28	11.5	24
90	89.3	90.7	25.5	38	21.5	34	15	30	9	24
100	99.3	100.7	35.5	48	31.5	44	25	40	19	34
110	109.3	110.7	45.5	58	41.5	54	35	50	29	44	20.5	38
120	119.3	120.7	55.5	68	51.5	64	45	60	39	54	30.5	48
130	129.2	130.8	65.5	78	61.5	74	55	70	49	64	40.5	58
140	139.2	140.8	75.5	88	71.5	84	65	80	59	74	50.5	68
150	149.2	150.8	85.5	98	81.5	94	75	90	69	84	60.5	78
160	159.2	160.8	95.5	108	91.5	104	85	100	79	94	70.5	88
180	179.2	180.8	115.5	128	111.5	124	105	120	99	114	90.5	108
200	199.05	200.95	135.5	148	131.5	144	125	140	119	134	110.5	128
220	219.05	220.95							139	154	130.5	148
240	239.05	240.95							159	174	150.5	168
260	258.95	261.05							179	194	170.5	188
280	278.95	281.05							199	214	190.5	208
300	298.95	301.05							219	234	210.5	228

参考：内六角螺栓的沉头孔及螺栓孔的尺寸

单位：mm

螺纹的公称直径 (d)	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
ds	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
d́´	3.4	4.5	5.5	6.6	9	11	14	16	18	20	22	24	26	30	33
dk	5.5	7	8.5	10	13	16	18	21	24	27	30	33	36	40	45
D´	6.5	8	9.5	11	14	17.5	20	23	26	29	32	35	39	43	48
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
H́´	2.7	3.6	4.6	5.5	7.4	9.2	11	12.8	14.5	16.5	18.5	20.5	22.5	25	28
H́´´	3.3	4.4	5.4	6.5	8.6	10.8	13	15.2	17.5	19.5	21.5	23.5	25.5	29	32
d2	2.6	3.4	4.3	5.1	6.9	8.6	10.4	12.2	14.2	15.7	17.7	19.7	21.2	24.2	26.7
