永磁同步电机铭牌参数含义【详解】

铭牌参数写着：In=3.5A,Ip=10.3A,Tn=10.8Nm,Tp=3.5Nm,如果Ip和Tp是峰值的话，Tp怎么会小于Tn呢
1、In——电机额定电流

2、Ip——电机峰值电流

3、Tn——电机额定转矩

4、Tp——电机峰值转矩

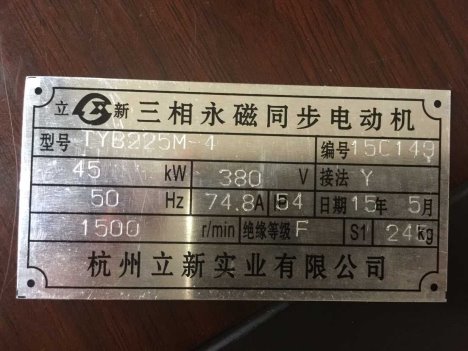

关于永磁同步电机的铭牌，每个厂家都有自己的模板，但是无外乎几个重要的参数，下面对立新的永磁同步电机铭牌做一个说明

型号：代表是什么类型的电机 T：同步电机 Y：永磁 B：变频。有时候会以电机的基座号来进行表示，有时候会以电机功率来进行说明

编号：电机的生产编号

KW：额定功率，一般以KW为单位。立新电机的规格从0.55kw~250kw

V：额定电压，常规为380V，也可按客户要求生产

接法：永磁同步电机多为Y接法。

HZ：额定频率，可根据要求定制

A：额定电流

IP：电机防护等级，常规为IP54，也可做其他等级。

r/min:代表电机转速，立新永磁电机转速范围为750-3000转，其他需定制

绝缘等级：常规为F级绝缘

很多客户有时候无法提供电机的详细参数，其实只要有铭牌上的参数基本可以定制出符合客户要求的电机。
