齿轮的基本参数

直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系

  当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。

 列出了直齿圆柱齿轮各部分的名称和基本参数。

直齿圆柱齿轮各部分的名称和基本参数

名称 符号 说 明 示意图 齿 数 z

 模 数 m πd=zp, d=p/πz, 令m=p/π  齿顶圆 da 通过轮齿顶部的圆周直径  齿根圆 df 通过轮齿根部的圆周直径  分度圆 d 齿厚等于槽宽处的圆周直径  齿 高 h 齿顶圆与齿根圆的径向距离  齿顶高 ha 分度圆到齿顶圆的径向距离  齿根高 hf 分度圆到齿根圆的径向距离  齿距 p 在分度圆上相邻两齿廓对应点的弧长 (齿厚＋槽宽)

齿厚 s每个齿在分度圆上的弧长

节圆 d'一对齿轮传动时，两齿轮的齿廓在连心线O1O2上接触点C处，两齿轮的圆周速度相等，以O1C和O2C为半径的两个圆称为相应齿轮的节圆。

压力角α齿轮传动时，一齿轮(从动轮)齿廓在分度圆上点C的受力方向与运动方向所夹的锐角称压力角。我国采用标准压力角为20°。  啮合角α'在点C处两齿轮受力方向与运动方向的夹角

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）

模数m是设计和制造齿轮的重要参数。不同模数的齿轮要用不同的刀具来加工制造。为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。

表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）

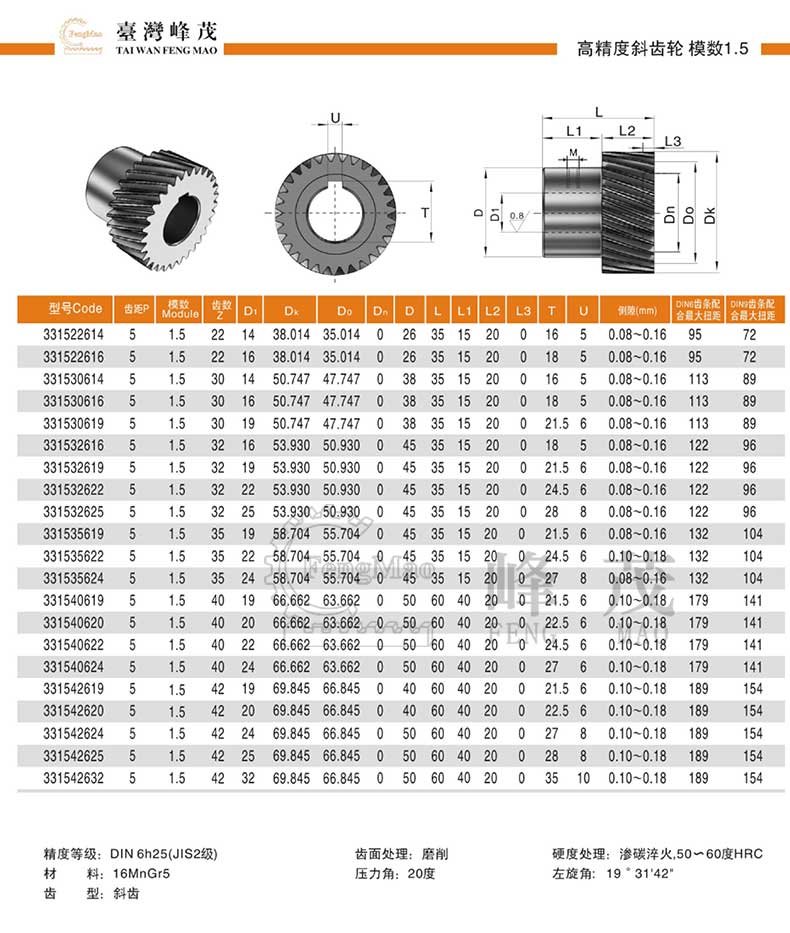

1、高精度斜齿轮模数1.5规格型号参数齿数对照表：

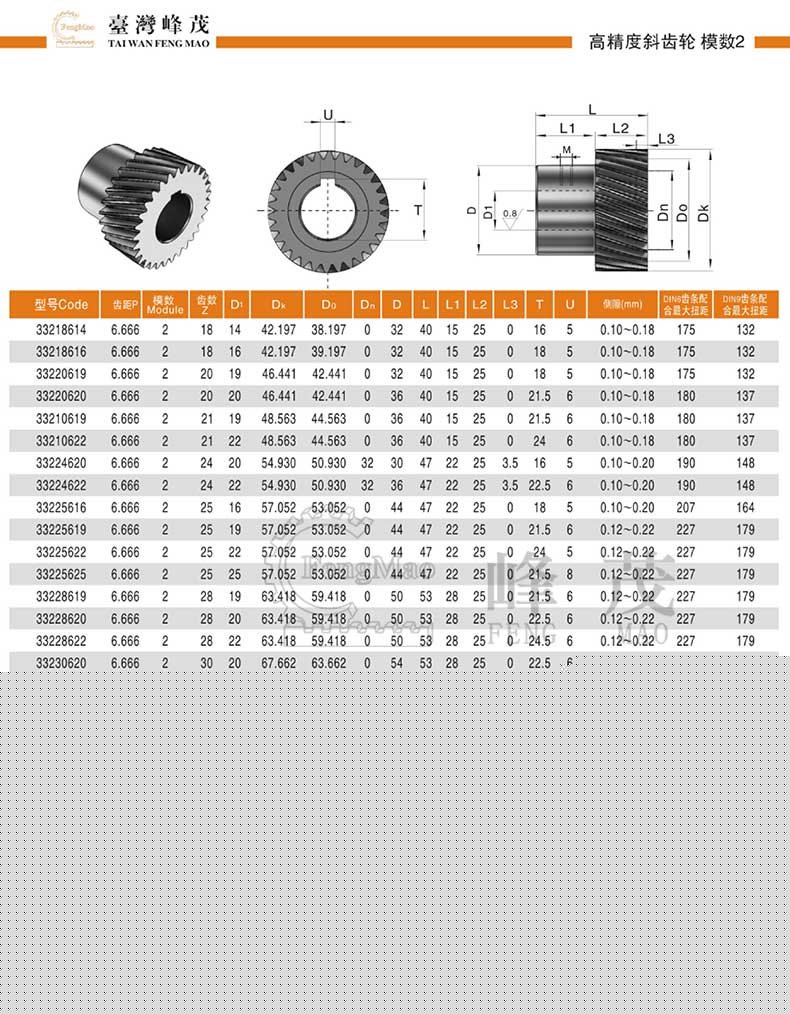

2、高精度斜齿轮模数2规格型号参数齿数对照表：

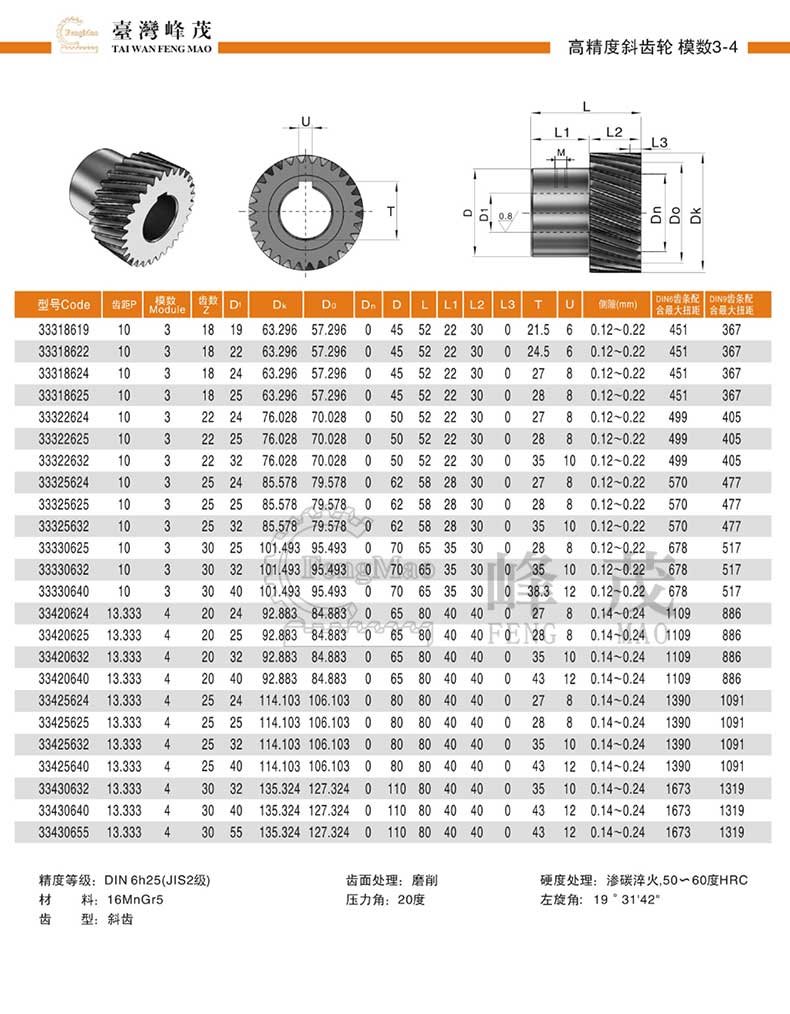

3、高精度斜齿轮模数3~4规格型号参数齿数对照表：

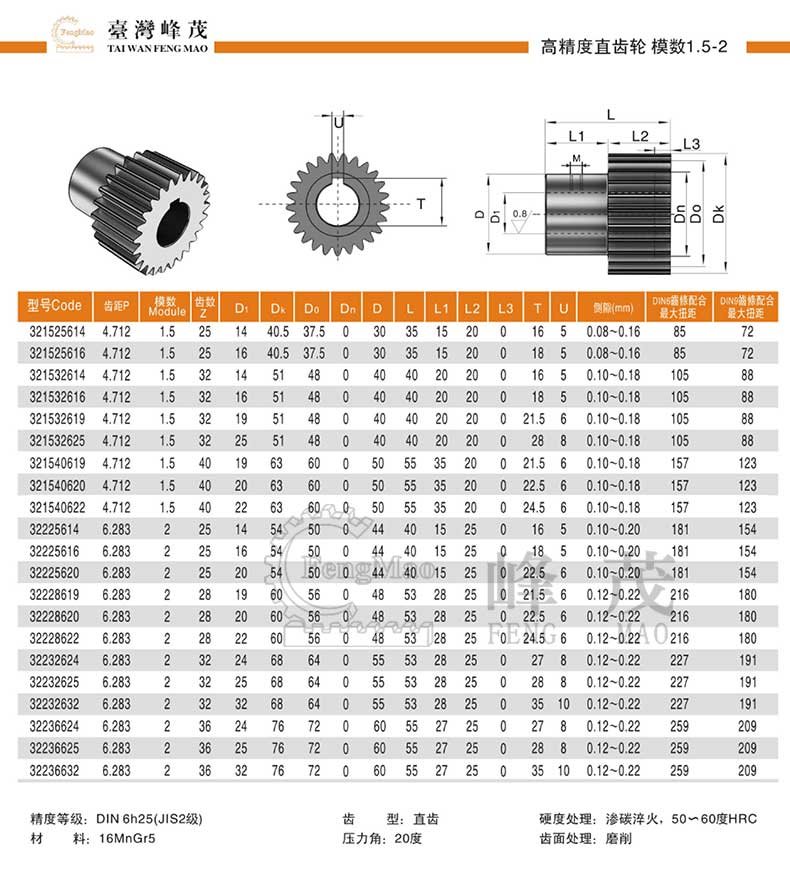

4、高精度直齿轮模数1.5~2规格型号参数齿数对照表：

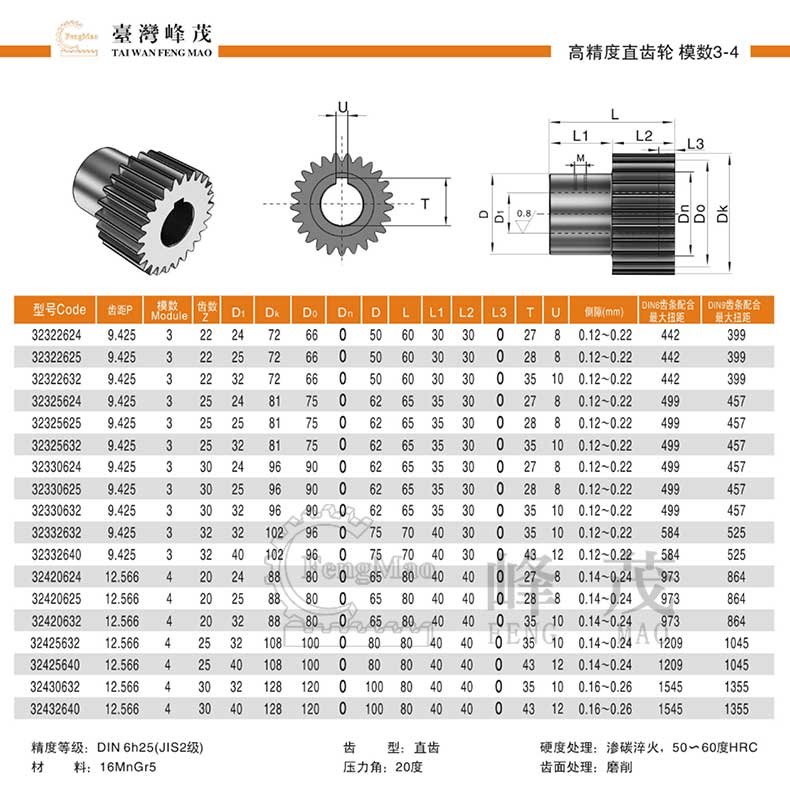

5、高精度直齿轮模数3~4规格型号参数齿数对照表：

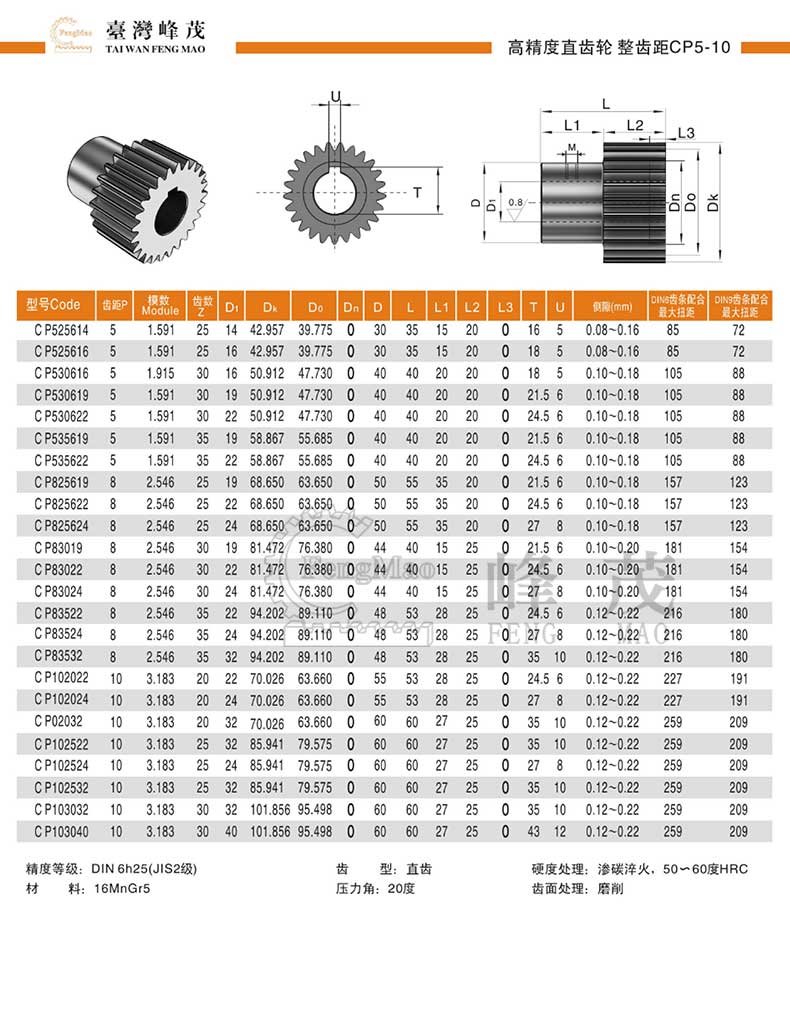

6、高精度直齿轮齿距CP5~10规格型号参数齿数对照表：

                第一系列  1  1.25  1.5  2  2.5  3   4  5   6   8 10

12  16  20 25 32 40 50 第二系列 1.75 2.25 2.75 (3.25) 3.5 (3.75) 4.5 5.5 (6.5) 7 9 (11)

14 18 22 28 36 45

注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。

标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3。

表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺寸计算

   名 称 符 号 公 式 分度圆直径 d d＝mz 齿顶圆直径 da da ＝d+2m=m(z+2) 齿根圆直径 df df ＝da-4.5m＝m(z-2.5)

齿顶高 ha ha ＝m 齿根高 hf hf ＝1.25m 全齿高 h h ＝ha + hf = 2.25m 中心距 a a ＝m∕2 (z1+z2)

齿 距

p

P = πm

标准齿轮模数尺数计算公式

齿轮的直径计算方法：

齿顶圆直径=（齿数+2）*模数 分度圆直径=齿数*模数

齿根圆直径=齿顶圆直径-4.5模数 比如：M4 32齿

齿顶圆直径=（32+2）*4=136mm 分度圆直径=32*4=128mm

齿根圆直径=136-4.5*4=118mm 7M 12齿 就是

（12+2）*7=98mm
