滚子链联轴器就是我们常说的链条联轴器，利用公用的链条，同时与两个齿数相同的并列链轮啮合来传递扭矩。不同结构型式的滚子链联轴器主要区别是采用不同的链条，常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。双排滚子链联轴器性能优于其他结构的链条联轴器，在国内广泛采用。双排滚子链联轴器里我们常用的有GL型滚子链联轴器和KC型滚子链联轴器。

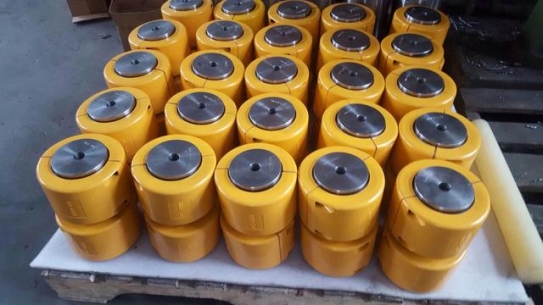

GL滚子链联轴器实物图

产品特点

链条联轴器有罩壳的保护可以不被外界灰尘等沾污，可以保证其在良好的润滑状态下工作，以减轻磨损。一般情况下罩壳可做成剖分式，并用螺栓连接，与半联轴器配合处要用密封装置。链条联轴器结构比较简单，尺寸紧凑，重量较轻，维护、装拆方便，装拆时不需做轴向移动。因链片等原件的弹性变形和链条与链轮齿间的间隙，可补偿两轴的相对径向位移和角位移。但当用于高速和可逆传动时由于连接与链齿间的间隙，会引起冲击。这种联轴器可在高温、潮湿和多尘条件下工作，但不宜用于立轴的连接。

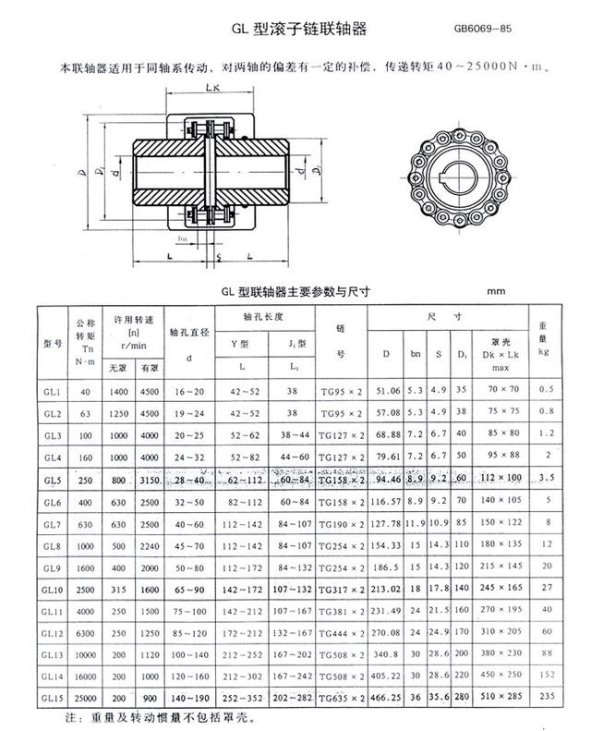

GL链条联轴器型号尺寸表

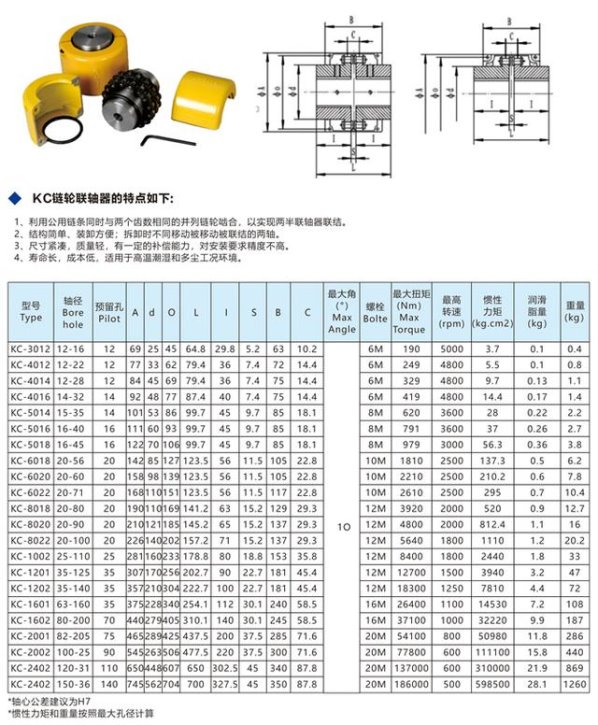

KC链条联轴器型号对照表

标记示例

例：GL8型滚子联轴器

主动端：Y型轴孔，B型键槽 d1=65mm,L1=142mm

从动端：Y型轴孔，B1型键槽 d2=65mm ，L1=112mm

GL8联轴器 YB65×142/YB1 65×112 GB6069-2002

例：KC5018链条联轴器

主动端：Z型轴孔，A型键槽 d1=25mm,L1=45mm

从动端：Y型轴孔，A型键槽 d2=38mm ，L1=45mm

KC5018联轴器 ZA25×45/YA38×45

现在国内外各行各业中广泛使用的是双排滚子链联轴器，双排滚子链联轴器的主要性能是优于其他结构型式的联轴器,无锡帛扬是专业生产的联轴器生产厂家，GL型双排滚子链联轴器一共有15种规格，标准参数为GL1号扭矩40nm，最大外径70mm，链号06B。GL2号扭矩63nm，最大外径75mm，链号06B。GL3号扭矩100nm，最大外径85mm，链号08B。GL4号扭矩160nm，最大外径95mm，链号08B。GL5号扭矩250nm，最大外径112mm，链号10A。GL6扭矩400nm，最大外径140mm，链号10A。GL7号扭矩400nm，最大外径150mm，链号12A。GL8号扭矩1000nm，最大外径180mm，链号16A。GL9号扭矩1600nm，最大外径215mm，链号16A。GL10号扭矩2500nm，最大外径245mm。链号20A。GL11号扭矩4000nm，最大外径270mm，链号24A。GL12号扭矩6300nm，最大外径310mm，链号28A。GL13号扭矩10000nm，最大外径380mm，链号32A。GL14号扭矩16000nm，最大外径450mm，链号32A。GL15号扭矩25000nm，最大外径510mm，链号40A。
