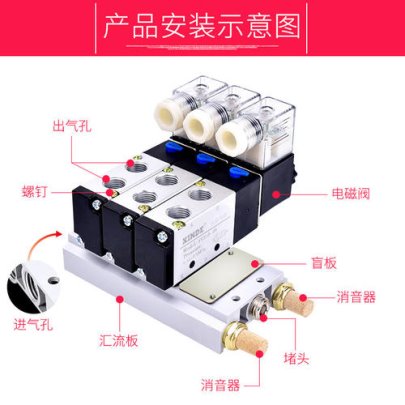

汇流板安装电磁阀示意图【图解】
1.一种可装卸的电磁阀汇流板，其特征在于，包括：
前模块，其上设置有贯通的前气孔，前模块上设置有具有前凹部的第一前端部；
后模块，其上设置有贯通的后气孔，后模块上设置有具有后凸部的第一后端部；
中间模块，其上设置有贯通的中间气孔，中间模块具有第一端部和第二端部，第一端部上设置有与前凹部相连的第一凸部；第二端部上设置有与后凸部相连的第一凹部；前气孔、中间气孔与后气孔连通。
- 根据权利要求1所述的可装卸的电磁阀汇流板，其特征在于，前气孔朝向中间气孔方向延伸形成前气孔凸台，前气孔凸台上嵌设有密封圈，第一端部中间气孔上设置有容纳前气孔凸台的中间气孔凹槽；第一端部中间气孔朝向后气孔方向延伸形成中间气孔凸台，中间气孔凸台上嵌设有密封圈，后气孔上设置有容纳中间气孔凸台的后气孔凹槽。
3.根据权利要求1所述的可装卸的电磁阀汇流板，其特征在于，中间模块上设置有至少一组电磁阀气孔组。
4.根据权利要求1所述的可装卸的电磁阀汇流板，其特征在于，中间模块包括第一中间模块和/或第二中间模块和/或第三中间模块；第一中间模块上设置有两组电磁阀气孔组；第二中间模块上设置有三组电磁阀气孔组；第三中间模块上设置有四组电磁阀气孔组。
5.根据权利要求1所述的可装卸的电磁阀汇流板，其特征在于，前气孔数量为三个，分别为设置在两边的两个前进气孔和设置在中间的一个前出气孔；中间气孔数量为三个，分别为设置在两边的两个中间进气孔和设置在中间的一个中间出气孔；后气孔数量为三个，分别为设置在两边的两个后进气孔和设置在中间的一个后出气孔。
6.根据权利要求1所述的可装卸的电磁阀汇流板，其特征在于，前模块、中间模块、后模块之间分别通过螺钉连接。
7.根据权利要求6所述的可装卸的电磁阀汇流板，其特征在于，前模块、中间模块、后模块螺钉连接位置分别设置在前模块、中间模块、后模块靠近边缘处。
8.根据权利要求6所述的可装卸的电磁阀汇流板，其特征在于，前模块、中间模块、后模块螺钉连接位置均包括第一螺孔和第二螺孔，第一螺孔数量为两个，分别设置在靠近电磁阀气孔组一侧的两端；第二螺孔数量为一个，设置在远离电磁阀气孔组一侧的中间。
9.根据权利要求6所述的可装卸的电磁阀汇流板，其特征在于，中间模块上设置有用于安装螺钉的安装凹槽。
10.根据权利要求2所述的可装卸的电磁阀汇流板，其特征在于，当中间模块的数量大于等于两个时，每一个中间模块均包括第一端部、第二端部、第一凸部、第一凹部、中间气孔凸台和中间气孔凹槽，前一个中间模块的第一凹部与后一个中间模块的第一凸部相连，前一个中间模块的中间气孔凸台与后一个中间模块的中间气孔凹槽相连。
