联轴器型号规格参数表【免费下载】

联轴器又称联轴节。用来将不同机构中的主动轴和从动轴牢固地联接起来一同旋转，并传递运动和扭矩的机械部件。有时也用以联接轴与其他零件（如齿轮、带轮等）。

联轴器可分为刚性联轴器和挠性联轴器两大类。

刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆．、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。

挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器，前一类只具有补偿两轴线相对位移的能力，但不能缓冲减振，常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等；后一类因含有弹性元件，除具有补偿两轴线相对位移的能力外，还具有缓冲和减振作用，但传递的转矩因受到弹性元件强度的限制，一般不及无弹性元件挠性联轴器，常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和簧片联轴器等。

下面介绍几种联轴器的具体参数：

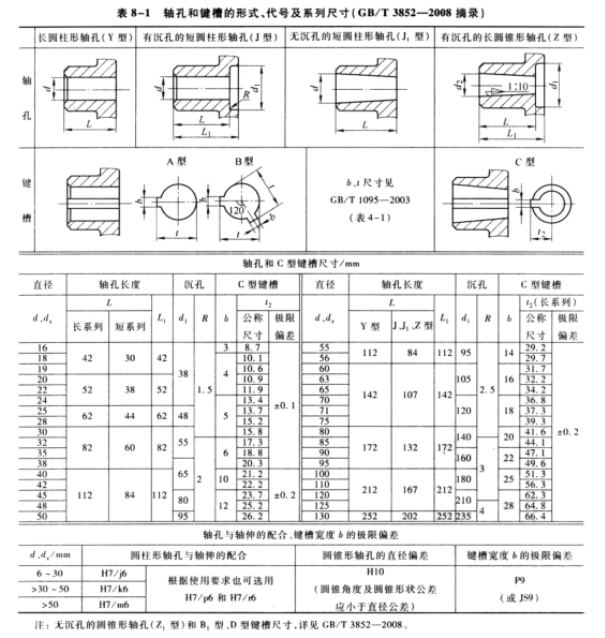

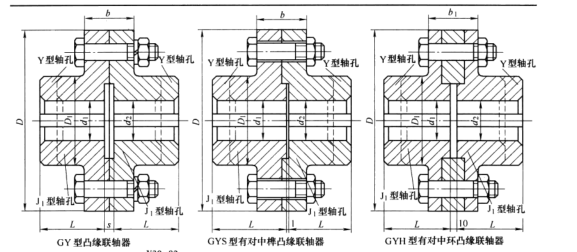

1、凸缘联轴器：传递转矩大，不吸收震动，容易产生附加载核，通常用于工作平稳的

一般传动，要求安装精度非常高。

型号	公称转矩/(N·m)	许用转速/（r/min）	轴孔直径d₂、d₂/mm	轴孔长度		D/mm	D₁/mm	b/mm	b₁/mm	s/mm	转动惯量/(kg·m²)	质量/kg
				Y型	J₁型
GY1 GYS1 GYH1	25	12000	12,14	32	27	80	30	26	42	6	0.0008	1.16
			16,18,19	42	30
GY2 GYS2 GYH2	63	10000	16,18,19	42	30	90	40	28	44	6	0.0015	1.72
			20,22,24	52	38
			25	62	44
GY3 GYS3 GYH3	112	9500	20,22,24	52	38	100	45	30	46	6	0.0025	2.38
			25,28	62	44
GY4 GYS4 GYH4	224	9000	25,28	62	44	105	55	32	48	6	0.003	3.15
			30,32,35	82	60
GY5 GYS5 GYH5	400	8000	30,32,35,38	82	60	120	68	36	52	8	0.007	5.43
			40,42	112	84
GY6 GYS6 GYH6	900	6800	38	82	60	140	80	40	56	8	0.015	7.59
			40,42,45,48,50	112	84
GY7 GYS7 GYH7	1600	6000	48,50,55,56	112	84	160	100	40	56	8	0.031	13.1
			60,63	142	107
GY8 GYS8 GYH8	3150	4800	60,63,65,70,71,75	142	107	200	130	50	68	10	0.103	27.5
			80	172	132
GY9 GYS9 GYH9	6300	3600	75	142	107	260	160	66	84	10	0.319	47.8
			80,85,90,95	172	132
			100	212	167

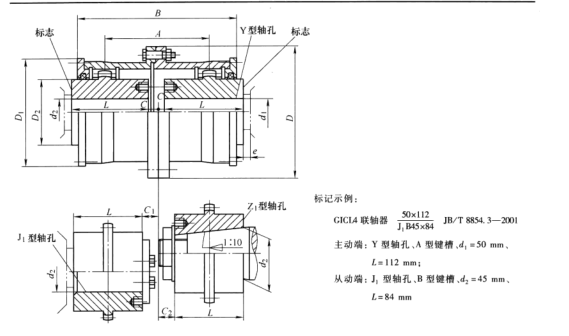

2、齿式联轴器：是可移式刚性联轴器用途最广的一种，结构紧凑，承载能力大，使用的

速度范围广，可以补偿两轴相对位移，适用于重载或高速运转的水平传动轴的联

型号	公称转矩/(N·m)	许用转速/（r/min）	轴孔直径d₂、d₂、dz	轴孔长度L		D	D1	D2	B	A	C	C1	C2	e	转动惯量/(kg·m²)	质量/kg
				Y	J1、Z1
			/mm
CLCL1	800	7100	16,18,19	42	-	125	95	60	115	75	20	-	-	30	0.009	5.9
			20,22,24	52	38						10	-	24
			25,28	62	44						2.5	-	19
			30,32,35,38	82	60							15	22
CLCL2	1400	6300	25,28	62	44	145	120	75	135	88	10.5	-	29	30	0.02	9.7
			30,32,35,38	82	60						2.5	12.5	30
			40,42,45,48	112	84							13.5	28
CLCL3	2800	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25	30	0.047	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107								35
CLCL4	5000	5400	32,35,38	82	60	195	165	115	178	125	14	37	32	30	0.091	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107								35
CLCL5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28	30	0.167	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
CLCL6	11200	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35	30	0.267	48.2
			60,63,65,70,71,75	142	107						4	20	35
			80,85,90	172	132							22	43
CLCL7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	35	35	30	0.453	68.9
			80,85,90,95	172	132							22	43
			100	212	167								48
CLCL8	21200	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35	30	0.646	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167								48

注：1.J1型轴孔根据需要也可以不使用轴端挡圈

2.本联轴器具有良好的补偿两轴综合位移的能力，外形尺寸小、承载能力高，能在高转速下可靠的工作。适用于重型机械及长轴连接，但不宜用于立轴的连接。

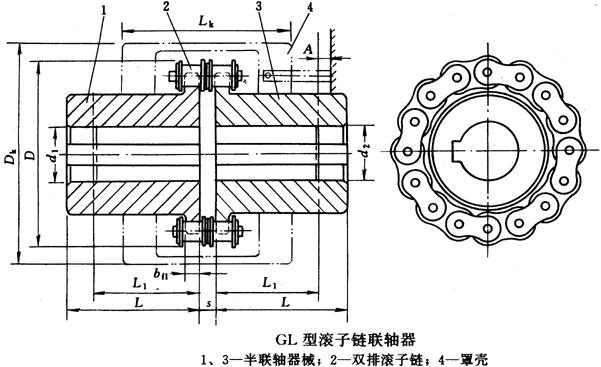

3、滚子链联轴器

具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、安装精度要求不高、工作可靠、寿命较长、成本较低等优点，滚子链联轴器应在良好的润滑并有防护罩的条件下工作。

滚子链联轴器基本参数和主要尺寸（GB/T6069-85）

型号	公称转矩 Tn /N·m	许用转速[n] /r·min-1		轴孔直径 d1、d2	轴孔长度		链号	链条节距	齿数 Z	D	bf1	s	A	Dk max	Lk max	质量m/kg	转动惯量I /kg·m2	许用补偿量
		不装罩壳	安装罩壳		Y型	J1型												径向 Δy	轴向 Δx	角向 Δα /（°）
					L	L1
GL1	40	1400	4500	16、18、19	42	-	06B	9.525	14	51.06	5.3	4.9	-	70	70	0.40	0.0001	0.19	1.414	1
				20	52	38							4
GL2	63	1250	4500	19	42	-	06B	9.525	16	57.08	5.3	4.9	-	75	75	0.7	0.0002
				20、22、24	52	38							4
GL3	100	1000	4000	20、22、24	52	38	08B	12.7	14	68.88	7.2	6.7	12	85	80	1.1	0.00038	0.25	1.9
				25	62	44							6
GL4	160	1000	4000	24	52	-	08B	12.7	16	76.91	7.2	6.7	-	95	88	1.8	0.00086
				25、28	62	44							6
				30、32	82	60							-
GL5	250	800	3150	28	62	-	10A	15.875	16	94.46	8.9	9.2	-	112	100	3.2	0.0025	0.32	2.3
				30、32、35、38	82	64
				40	112	84
GL6	400	630	2500	32、35、38	82	60	10A	15.875	20	116.57	8.9	9.2	-	140	105	5.0	0.0058
				40、42、45、48、50	112	84
GL7	630	630	2500	40、42、45、48、50、55	112	84	12A	19.05	18	127.78	11.9	10.9	-	150	122	7.4	0.012	0.38	2.8
				60	142	107
GL8	1000	500	2240	45、48、50、55	112	84	16A	25.4	16	154.33	15	14.3	12	180	135	11.1	0.025	0.5	3.8
				60、65、70	142	107
GL9	1600	400	2000	50、55	112	84	16A	25.4	20	186.5	15	14.3	12	215	145	20	0.061
				60、65、70、75	142	107							-
				80	172	132
GL10	2500	315	1600	60、65、70、75	142	107	20A	31.75	18	213.02	18	17.8	6	245	165	26.1	0.079	0.63	4.7
				80、85、90	172	132							-
GL11	4000	250	1500	75	142	167	24 A	38.1	16	213.49	24	21.5	35	270	195	39.2	0.188	0.76	5.7
				80、85、90、95	172	132							10
				100	212	167							-
GL12	6300	250	1250	85、90、95	172	167	28A	44.45	16	270.08	24	24.9	20	310	205	59.4	0.38	0.88	6.6
				100、110、120	212	202							-
GL13	10000	200	1120	100、110、120、125	212	167	32 A	50.8	18	340.8	30	28.6	14	380	230	86.5	0.869	1	7.6
				130、140	252	202							-
GL14	16000	200	1000	120、125	212	167	32 A	50.8	22	405.22	30	28.6	14	450	250	150.8	2.06
				130、140、150	252	202							-
				160	302	242
GL15	25000	200	900	140、150	252	202	40 A	63.5	20	466.25	36	35.6	18	510	285	234.44	4.37	1.27	9.5
				160、170、180	302	242							-
				190	352	282

注：1.有罩壳时，在型号后加“F”，例GL5型联轴器，有罩壳时改为GL5F。

2.表中联轴器质量、转动惯量是近似值。

3.本联轴器可补偿两轴相对径向位移和角位移，结构简单重量较轻，装拆维护方便，可用于高温、潮湿和多尘环境。但不利于立轴的连接。

4、弹性套柱销联轴器

弹性套柱销联轴器利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘缘孔以实现两半联轴器的联接。

LT型弹性套柱销联轴器基本参数和主要尺寸

型号	公称转矩 Tn N.m	许用转速 n r/min	轴孔直径 d1、d2	轴孔长度mm				D	A	转动惯量 Kg.m2	质量 kg
				Y型	J、J1、Z型		L推荐
				L	L1	L		mm
LT1	6.3	8800	9	20	14	-	25	71	18	0.005	0.82
			10、11	25	17
			12、14	32	20
LT2	16	7600	12、14				35	80		0.0008	1.21
			16、18、19	42	30	42
LT3	31.5	6300	16、18、19				38	95	35	0.0023	2.2
			20、22	52	38	52
LT4	63	5700	20、22、24				40	106		0.0037	2.84
			25、28	62	44	62
LT5	125	4600	25、28				50	130	45	0.012	6.05
			30、32、35	82	60	82
LT6	250	3800	32、35、38				55	160		0.028	9.57
			40、42	112	84	112
LT7	500	3600	40、42、45、48	112	84	112	65	190	45	0.055	14.01
LT8	710	3000	45、48、50、55、56				70	224	65	0.134	23.12
			60、63	142	107	142
LT9	1000	2850	50、55、56	112	84	112	80	250		0.213	30.69
			60、63、65、70、71	142	107	142
LT10	2000	2300	63、65、70、71、75				100	315	80	0.66	61.4
			80、85、90、95	172	132	172
LT11	4000	1800	80、85、90、95				115	400	100	2.122	120.7
			100、110	212	167	212
LT12	8000	1450	100、110、120、125				135	475	130	5.39	210.34
			130	252	202	252
LT13	16000	1150	120、125	212	167	212	160	600	180	17.58	419.4
			130、140、150	252	202	252
			160、170	302	242	302

注：1.质量、转动惯量按材料为铸钢

2.本联轴器具有一定补偿两轴线相对偏移和减震缓冲能力，适用于安装底座刚性好，冲击载荷不大的中小功率轴系传动，可用于经常反转、启动频繁的场合，工作温度为-20～+70℃

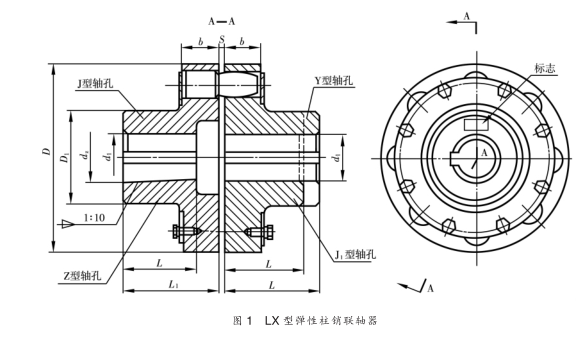

5、弹性柱销联轴器

弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。

LX型弹性柱销联轴器基本参数和主要尺寸

型号	公称转矩/(N▪mm)	许用转速/(r▪min)	轴孔直径 d1、d2、dz/mm	轴孔长度			D/mm	D1/mm	S/mm	b/mm	转动惯量/(kg▪m2)	质量/kg
				Y型	J、J1、Z型
				L	L1	L
LX1	250	8500	12、14	32	27		90	40	2.5	20	0.002	2
			16、18、19	42	30	42
			20、22、24	52	38	52
LX2	560	6300	20、22、24				120	55		28	0.009	5
			25、28	62	44	62
			30、32、35	82	60	82
LX3	1250	4700	30、32、35、38				160	75		36	0.026	8
			40、42、45、48	112	84	112
LX4	2500	3800	40、42、45、48、50、55、56				195	100	3	45	0.109	22
			60、63	142	107	142
LX5	3150	3450	50、55、56、60、63、65、70、71、75				220	120			0.191	30
LX6	6300	2720	60、63、65、70、71、75、80				280	140	4	56	0.543	53
			85	172	107	172
LX7	11200	2360	70、71、75	142	107	142	320	170			1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
LX8	16000	2120	80、85、90、95、100、110、120、125				360	200	5		2.023	119
LX9	22400	1850	100、110、120、125				410	230		65	4.386	197
			130、140	252	202	252
LX10	35500	1600	110、120、125	212	167	212	480	280	6	75 75	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
LX11	50000	1400	130、140、150	252	202	252	540	340	6		20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
LX12	80000	1220	160、170、180	302	242	302	630	400	7	90	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	—
LX13	125000	1080	190、200、220	352	282	352	710	465	8	100	71.37	1057
			240、250、260	410	330	—
			280、300	470	380	—
LX14	180000	950	240、250、260	410	330	—	800	530	8	110	170.6	1956
			280、300、320	470	380	—
			340	550	450	—

注：本联轴器适用于连接两同轴线的传动轴系，并具有补偿两轴相对位移和一般减振性能。工作温度-20～+70℃

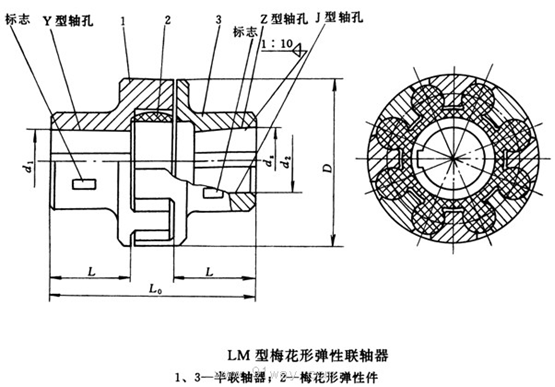

6、梅花形弹性联轴器

梅花形联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半联轴器的连接。通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。

ML型梅花联轴器基本参数和尺寸

型号	公称扭矩Tn( N·m)			许用转速[n](r/min)		轴孔直径d1,d2,dz	轴孔长度		L0	D	S	弹性件型号	质量Kg
	弹性件硬度HA
							Y	Z、J
	a	b	c	铁	钢
							L	L1
	≥75	≥85	≥94
ML1	16	25	45	11500	15300	12,14	32	27	80	50	2	MT1	0.66
						16,18,19	42	30	100
						20,22,24	52	38	120
ML2	63	100	200	8200	10900	20,22,24	52	38	127	70	2.5	MT2	1.55
						25,28	62	44	147
						30,32	82	60	187
ML3	90	140	280	6700	9000	22,24	52	38	128	85	3	MT3	2.5
						25,28	62	44	148
						30,32,35,38	82	60	188
ML4	140	250	400	5500	7300	25,28	62	44	151	105	3.5	MT4	4.3
						30,32,35,38	82	60	191
						40,42	112	84	251
ML5	250	400	710	4600	6100	30,32,35,38	82	60	197	125	4	MT5	6.2
						40,42,45,48	112	84	257
ML6	400	630	1120	4000	5300	35,38	82	60	203	145	4.5	MT6	8.6
						40,42,45,48,50,55	112	84	263
ML7	710	1120	2240	3400	4500	45,48,50,55	112	84	265	170	5.5	MT7	14
						60,63,65	142	107	325
ML8	1120	1800	3550	2900	3800	50,55	112	84	272	200	6.5	MT8	25.7
						60,63,65,70,71,75	142	107	332
ML9	1800	2800	5600	2500	3300	60,63,65,70,71,75	142	107	334	230	7.5	MT9	41
						80,85,90,95	172	132	394
ML10	2800	4500	9000	2200	2900	70,71,75	142	107	344	260	7.5	MT10	59
						80,85,90,95	172	132	404
						100,110	212	167	484
ML11	4000	6300	12500	1900	2500	80,85,90,95	172	132	411	300	8.5	MT11	87
						100,110,120	212	167	491
ML12	7100	11200	20000	1600	2100	90,95	172	132	417	360	9	MT12	140
						100,110,120,125	212	167	497
						130	252	202	577
ML13	8000	12500	25000	1400	1900	100,110,120,125	212	167	497	400	9	MT13	160
						130,140	252	202	577
注：红色轴孔直径可用于Z型轴孔

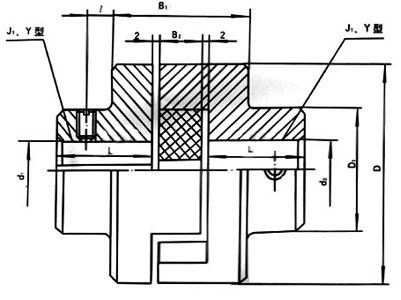

七、滑块联轴器

WH型滑块联轴器基本参数和尺寸

型号	公称转矩Tn(N.m)	许用转速[n]r/min	轴孔直径	轴孔长度		D	D1	B1	B2	l	转动惯量Kg.m2	质量kg
			d1 d2	Y	J1
				L
			mm
WH1	16	10000	10,11 12,14	25-32	22-27	40	30	52	13	5	0.0007	0.6
				32-42	27-30
WH2	31.5	8200	12,12,16,(17),18			50	32	56	18	5	0.0038	1.5
WH3	63	7000	16,(17),18,20,22	42-52	30-38	70	40	60	18	5	0.0063	1.8
				52-62	38-44
WH4	160	5700	20,22,24,25,28			80	50	64	18	8	0.013	2.5
WH5	280	4700	25,28,30,32,35	62-82	44-60	100	70	75	23	10	0.045	5.8
				82-112	60-84
WH6	500	3800	30,32,35,38,40,42,45			120	80	90	33	15	0.12	9.5
WH7	900	3200	40,42,45,48,50,55	112	84	150	100	120	38	25	0.43	25
				112-142	84-107
WH8	1800	2400	50,55,60,63,65,70			190	120	150	48	25	1.98	55
WH9	3550	1800	65,70,75,80,85	172-212	132-167	330	190	180	58	40	4.9	85
				172-212	132-167
WH10	5000	1500	80,85,90,95,100			330	190	180	58	40	7.5	120

注：1、装配时两轴的许用补偿量：轴向ΔX=1～2mm,径向ΔY≤0.2mm，角向Δα≤0°40′

2、括号内的数值尽量不用

3、本联轴器具有一定补偿两轴相对偏移量、减振和缓冲性能，适用于中、小功率，转速较高，转矩较小的轴系传动，如控制器、油泵等装置，工作温度-20～+70℃
