漏电保护断路器的规格型号【大全】
虽然电的发明给我们的生活带来了很多的方便，不过我们还是应该万分注意在用电设备漏电是给我们的人身带来的致命危险，现在市场上五花八门的电器接踵而来也诞生了各种各样的保护器，漏电保护开关就是其中一种撞门保护人的漏电保护器。下面我们就来介绍漏电保护开关的型号及规格。
漏电保护开关简介
漏电保护开关全程叫漏电电流动保护器，简称漏电保护器，它不仅可以与其它断路器一样可将主电路接通或断开，而且对漏电流具有检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。市场上关于它的型号和规格有很多，我们马上来看一看。
漏电保护开关型号
漏电保护开关的型号一般有额定频率为50HZ的220V和380V两种，其中220V开关有家用漏电，单极带漏电，两极带漏电，如果是工厂就需要用380V了。断路器与其所保护的线路之间要配套：家庭用一般分为15A,20A,32A,40A。市场上的漏电保护开关有DZL18-20、DZL31、DZL43、FIN 、K、E4FL、F360系列。
漏电保护开关选用原则
漏电保护开关主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。在选购产品的时候我们一定要选择质量检验合格的；还要根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。当他作为直接接触防护的补充保护时要选用高灵敏度、快速动作型漏电保护器。
一、5SM 漏电保护器型号参数
规格/型号:5SM;适用范围:用于配电线路及电器设备中，对直接或间接接触带电体（包括人体或生物体触电）而产生的漏电、火灾事故以及绝缘遭到破坏等故障的保护;使用范围广，额定工作电流从16——80A，额定故障电流从10——500mA。漏电开关的外壳采用热固性材料制成，具有很高的耐热性和抗冲击强度，绝缘强度高。
漏电开关外形为标准模数化结构，体积小重量轻，安装部件采用金属片和弹簧，可以安全牢固地安装在 35mm 的标准导轨上。对于5SM 系列漏电开关，采用漏斗式组合型接线端子使接线简单可靠，并可在下接线端子连接汇流母线排。另外还可以在它的侧面加装辅助开关。对于5SU 系列漏电开关，除具有漏电保护功能外还具有短路及过载保护功能，并且具有很强的限流能力，能量限制等级高达 3（5SU3747 除外）。
所有系列的产品均采用电磁式脱扣系统，无需辅助电压，使用更安全，且不受电压波动和气候环境等因素的影响。 另外额定工作电压：AC230/400V。 额定工作电流：16——80A 。额定漏电电流：10——500mA。脱扣特性 (用于5SU)。B,C 分断能力 (用于 5SU)。4.5KA, 6KA, 10KA, 20KA 。极数：2P(1P+N)，4P(3P+N) 。符合标准：IEC1008，IEC1009，DIN VDE 0664 等。
二、低压的漏电保护器型号
低压漏电器保护器型号有“DZL18-20 系列漏电开关（两极）、DZL31漏电保护器（两极）、K 系列漏电保护器（2、3、4 极）、DBK2 系列漏电保护开关、DZL43、FIN系列漏电保护开关、E4FL列漏电保护器、F360系列漏电保护开关、DZL29系列漏电保护断路器等系列型号。

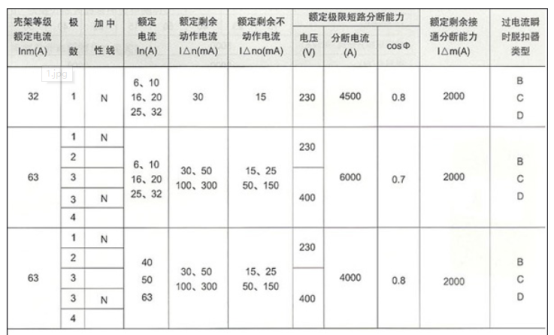

低压的漏电保护器（开关）的漏电动作电流分为10、20、30、100、300、500毫安等规格等级，额定电流分为10、16、20、25、32、40、63、80、100、120、150.....安培等规格。
虽然在国标 GB 50096--1999 《住宅设计规范》中明确每户要装，每单元要装，整栋楼要装低压的漏电保护器，但是在实际上存在很大的问题。因为只要有一点漏电将造成整户、整个单元、整栋楼房的跳闸停电。有的电业部门甚至连单元配电箱都不打算使用三相空气开关原因是“一相短路，将一起全单元跳闸，扩大了停电的范围”。所以现在大家只执行“在插座回路中安装低压漏电保护器（开关）的规范。
一般每户要装低压的漏电保护器（开关），可以选用漏电动作电流为10、20、30毫安，额定电流 32A（140 平方以内）、60 安培（160 平方米以上）、每单元要装，整栋楼要装，可以以总户数乘以20 安培来选开关的额定电流。选用漏电动作电流 100--300 毫安的低压的漏电保护器（开关）。
三、漏电保护器说明——突出特点
1、电磁开关机构（多项专利）结构简单、工作可靠、比电机式合闸机构。
2、专利断零保护技术，克服了其他产品电压式断零保护，对保护器下端断零不保护的缺点，防止电网断零产生的高压烧毁单相电器。
3、高频防雷技术，防雷性能远远高于采用高压防雷技术的同类产品。
4、智能化处理线路的负荷、电压、漏电情况。
四、漏电保护器说明——一般功能
1、电子过流保护技术专利，过流保护精度高且不受环境温度的影响。
2、LED 数码显示，能够准确显示电网的实际漏电值、三相电流值及故障原因。
3、自动换挡功能，根据被保护线路的实际漏电值，可自动选择额定漏电动作值，提高了电网的投运率。
4、用户自行设定功能，各保护功能的动作设定值都可通过按键设定或修改，以适应不同线路状况的需要。
五、漏电保护器说明——辅助功能
1、 预留通讯接口，可实现远程分、合闸控制、IC 卡电度表控制。
2、可增加温度控制功能，控制配电箱风机调节温度。
六、漏电保护器组成
主要由三部分组成检测元件、中间放大环节、操作执行机构。
