内丝与外丝接头尺寸表【汇总】

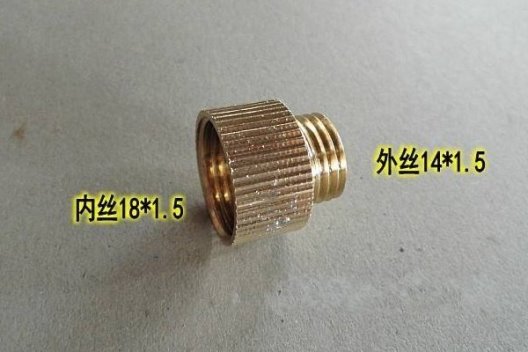

外丝和内丝尺寸就是指外螺纹的齿顶圆直径和内螺纹的齿根圆直径。
外螺纹与内螺纹的区别，举例说明：螺栓、堵头上的螺纹是外螺纹，螺母、管接头上的螺纹是内螺纹。3/4“螺纹是管螺纹，它的尺寸是按镀锌管的尺寸来的，而镀锌管的尺寸（公称尺寸）约等于其内径尺寸。比如：3/4“镀锌管外径26.9，内径21.4 。
加工出的螺纹是3/4"外螺纹,螺纹大径26.44mm，而与之相配的螺纹就是3/4"内螺纹。要量一个螺纹是不是3/4"可用卡尺量它的螺纹大径（对于外螺纹）和螺纹小径（对于内螺纹），并与标准数值比较，3/4"螺纹大径是26.44mm，螺纹小径是24.11mm。
一般输送管道上的螺纹都是管螺纹，如果在其它场合要判断一个螺纹是管螺纹还是其它螺纹（比如公制螺纹），需要用螺纹规检查牙型角，管螺纹牙型角是55°，公制螺纹是60°。
承插铜外丝接头的注塑PE热熔管件常见的尺寸有20mm×1in、25mm×1/2in、25mm×3/4in 、 32mm×3/4in 、25mm×3/4in 、 32mm×3/4in . 32mmx1in .40mmx1 1/4in、50mm×11/2in、63mm×2in、75mm×21/2zin。
全塑外丝直接注塑PVC-U粘接式常见的尺寸有20mm×1/2in、25mm×3/4in.32mm×1in 、 40mmx11/4in . 50mm×11/2in . 63mm×2in . 75mm×21/2in .90mm×3in、110mmx4in。双头外丝直接注塑PVC-U粘接式尺寸有20mm×1/2in、25mm×3/4in、32mm×1in、40mmx11/4in、50mm×11/2in、63mm×2in。
扩展资料：
外丝，用于有内丝的水管，一头和水管拧紧，一头连接有内丝的接口，接口再接水龙头。内丝，连接有外丝的水管。
一般内丝常用热水管上面冷热出水口，连接马桶用一个内丝用三角阀和软管等连接，面盘分冷热用2只内丝，台盘分冷热用2只内丝，洗衣机出水口冷水用1只如用热水在增一只，托把斗一只内丝，浴缸2只内丝，连接水表处用一只3/4内丝如装前置过滤器需2只内丝，装净水器需内丝三通一只。
外丝一般水表移位用到二只 或前置过滤器是内丝的需要用外丝连接。外丝也有用在淋浴器上的。
Nominal Diameter
尺寸
Size
DN
NPS
C
E1
E2
W
D
sch80
sch160 6 1/8 6 10 --- 26 5 4 8 1/4 6 15 --- 36 7 6 8×6 1/4×1/8 6 15 10 31 5 4 10 3/8 8 16 --- 40 10 8 10×8 3/8×1/4 8 16 15 39 7 6 15 1/2 8 20 --- 48 13 10 15×10 1/2×3/8 8 20 16 44 10 8 15×8 1/2×1/4 8 20 15 43 7 6 20 3/4 10 21 --- 52 18 14 20×15 3/4×1/2 10 21 20 51 13 10 20×10 3/4×3/8
10 21 16 47 10 8 25 1 10 25 --- 60 23 19 25×20 1×3/4 10 25 21 56 18 14 25×15 1×1/2 10 25 20 55 13 10 32 1.1/4 12 25 --- 62 31 28 32×25
1.1/4×1
12
25
25
62
23
19
32×20 11/4×3/4 12 25 21 58 18 14 32×15 1.1/4×1/2
12 25 20` 57 13 10 40 11/2 16 26 --- 68 36 32 40×32 1.1/2×1.1/4 16 26 25 67 31 28 40×25 1.1/2×1 16 26 25 67 23 19 40×20 1.1/2×3/4 16 26 21 63 18 14 40×15 1.1/2×1/2
16 26 20 62 13 10 50 2 18 27 --- 72 47 40 50×40 2×1.1/2 18 27 26 71 36 32 50×32 2×1.1/4 18 27 25 70 31 28 50×25 2×1 18 27 25 70 23 19 50×20 2×3/4 18 27 21 66 18 14 50×15 2×1/2 18 27 20 65 13 10 65 2.1/2 20 38 --- 96 57 51 65×50 2.1/2×2 20 38 27 85 47 40 65×40 2.1/2×1.1/2 20 38 26 84 36 32 65×32 2.1/2×1.1/4 20 38 25 83 31 28 65×25 2.1/2×1 20 38 25 83 23 19 65×20 2.1/2×3/4
20 38 21 79 18 14 80
3
20
40
---
100
70
63
