上银丝杆螺母型号解释【大全】

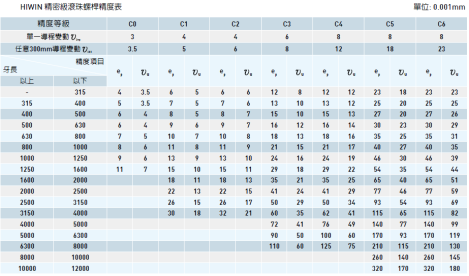

HIWIN上银精密研磨级滚珠丝杆分为7个等级。一般说来精密研磨级滚珠丝杆是由所谓"V300"来定义，但与转造级滚珠丝杆的等级分类略有不同。

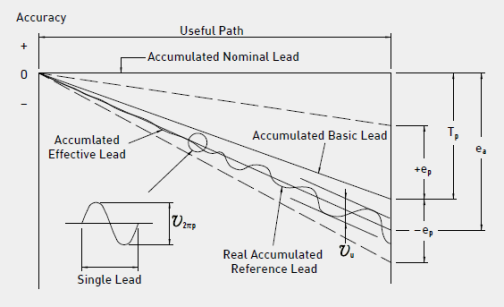

依据滚珠丝杆精度所绘制的导程测定图。

Tp : 累积基准导程。此一数值，依客户使用条件不同而设定。

ep : 累积代表导程之偏差。有效行程内，累积代表导程的最大偏差值。

V2πp : 任意回转一圈之导程变动值。

ea : 累积代表导程。由雷射量测之实际累积导程变动值。

Vu : 最大导程变动值。有效行程内，可允许导程变动之最大宽幅。

V300p : 任意300mm之导程变动值。有效行程内，任意300mm可允许导程变动值之最大宽幅。

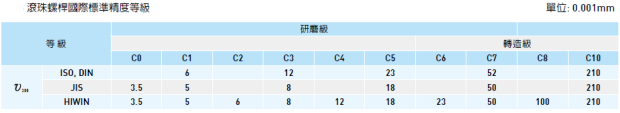

相同的DIN精度等级，HIWIN规格的精度等级滚珠丝杆请参照表所示。


使用滚珠丝杆之装置的定位精度±ep是由V300决定。

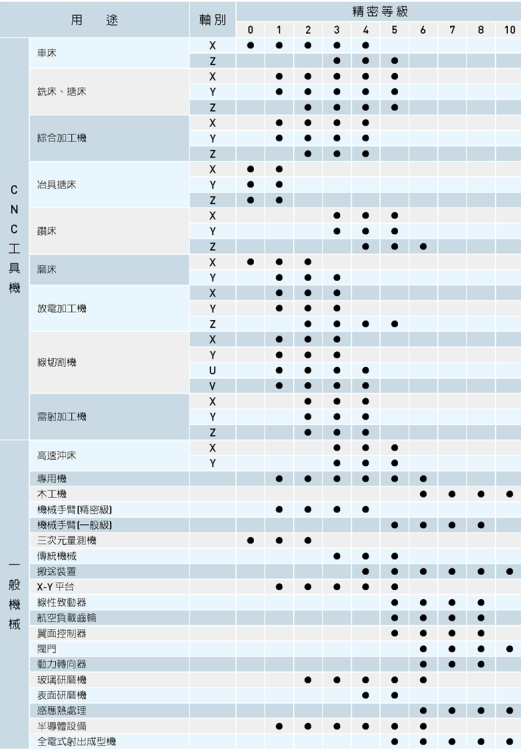

符合各种机器在不同应用领域中选用适当的滚珠丝杆之参考图表：

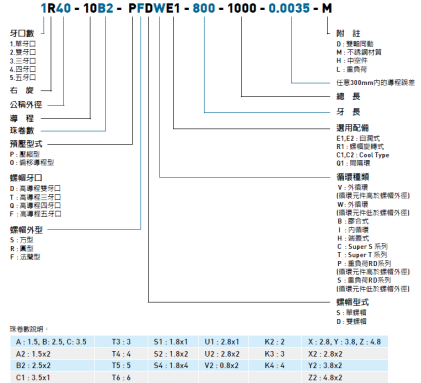

HIWIN上银滚珠丝杆型号表示提供下列相关数据：

1. 公称外径

2. 导程

3. 螺牙长度及丝杆总长度

4. 肩部尺寸

5. 螺帽型式

6. 精度(导程误差，几何公差)

7. 主轴转速

8. 静额定负荷、动额定负荷、预压扭矩

9. 螺帽安全考虑

10. 油孔位置
