施耐德漏电保护器选型【技巧】

漏电保护器的特点是什么?漏电保护器的特点详解

  漏电保护器又被称为漏电开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能。漏电保护器的特点是什么呢?下面小编就来具体介绍一下漏电保护器的特点，希望可以帮助到大家。

漏电保护器的特点：

  一是电网确有接地时，漏电保护器正常动作。在这种正常动作中，因电网老化、气候环境变化，电网产生接地点引起的动作占绝大多数，而因人身触电引起的动作则是极少数。可以想象，能够正常用电是人们的第一需求，为了防止发生概率极低的人身触电伤害而招致频繁的停电，影响正常生产和生活当然会造成人们的烦恼。

  二是电网本来没有发生接地，而是漏电保护器在以下情况下可能产生误动：

  1，由于漏电保护器是信号触发动作的，那么在其它电磁干扰下也会产生信号触发漏电保护器动作，形成误动。

  2，当电源开关合闸送电时，会产生冲击信号造成漏电保护器误动。

 3，多分支漏电之和可以造成越级误动。

4，中性线重复接地可能造成串流误动。

  可见，由于漏电保护器在技术上就存在这些产生误动的可能性，会使漏电保护器的频动问题更加严重，更加复杂。

  从技术原理上分析，漏电保护器也存在可能产生拒动的技术误区。

当中性线产生重复接地时，会使漏电保护器产生分流拒动，而中性线重复接地点是很难找到的。

当电源缺相，所缺相又正好是漏电保护器的工作电源时，会产生拒动。

   由以上分析可以看出，漏电保护器在实际使用中发生的频动、拒动问题，既有客观环境和管理的原因，也有漏电保护器本身技术上的误区。尤其是使用漏电保护器要求电网中性点必须接地，而漏电保护器的技术误区大多与电网中性点接地有关：

   其一，由于中性点接地，电网相线的支撑物常年承受相电压，因而支撑物被击穿，形成电网接地点，造成泄漏，引起漏电保护器频动。

施耐德家装有S8系列,但常用可以有C65系列,或粉系列也可以的,都是可以带漏电保护的,别的系列不能带漏电保护。以施耐德第五代终端配电Acti9为例来讲,漏电保护类主要有:"qijC65/DPNC120/NG125漏电保护附件"," iDPN vigi漏电保护断路器"," iDPN vigi+漏电保护断路器″,"ID漏电动作开关"等等。漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

1.漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主冋路功能的漏电保护装置。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。回。

当主回路有漏电流时,由于辅助接点和主漏电保护器路开关的分离脱扣器串联成一回路,因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。辅助接点也可以接通声、光信号装置,发岀漏电报警信号,反映线路的绝缘状况。

2漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开,而且具有对漏电流检测和判断的功能,当主回路中发生漏电或绝缘破坏时,漏电保护开关可根据判断结果将主电路接通或断开的开关元件。它与熔断器、热继电器配合可构成功能完善的低压开关元件。

施耐德小型断路器；OSMC32N3P C40A OSMC32N3P C40A 176 施耐德 小型断路器；OSMC32N1P D10A OSMC32N1P D10A 47.5 施耐德 小型断路器；OSMC32N2P C32A OSMC32N2P C32A 93.81 施耐德 小型断路器；OSMC32N3P C63A OSMC32N3P C63A 211.97 施耐德 小型断路器；OSMC32N2P C25A OSMC32N2P C25A 93.81 施耐德 小型断路器；OSMC32N1P D16A OSMC32N1P D16A 47.5 施耐德 小型断路器；OSMC65H 1P C1A OSMC65H 1P C1A 99.91 施耐德 小型断路器；OSMC65H 1P D4A OSMC65H 1P D4A 108.51 施耐德 小型断路器；OSMC65H 1P D2A OSMC65H 1P D2A 108.51 施耐德 小型断路器；OSMC65H 1P C10A OSMC65H 1P C10A 46.62 施耐德 小型断路器；OSMC32N2P C63A OSMC32N2P C63A 140.01 施耐德 小型断路器；OSMC32N2P D40A OSMC32N2P D40A 147.72 施耐德 小型断路器；OSMC32N4P C32A OSMC32N4P C32A 197.97 施耐德 小型断路器；OSMC65H 2P D25A

OSMC65H 2P D25A

173.89

施耐德 小型断路器；OSMC32N1P C63A OSMC32N1P C63A 62.94 施耐德 小型断路器；OSMC32N2P D20A OSMC32N2P D20A 114.36 施耐德 小型断路器；OSMC65H 2P C16A OSMC65H 2P C16A 115.35 施耐德 小型断路器；OSMC65H 2P C2A OSMC65H 2P C2A 179.15 施耐德 小型断路器；OSMC65H 2P C6A OSMC65H 2P C6A 153.21 施耐德 小型断路器；OSMC65H 3P C32A  OSMC65H 3P C32A 197.92

施耐德断路器的特点

　　1、三相双金属片式，脱扣级别为10A。

　　2、具有断相保护。

　　3、具有整定电流连续可调装置。

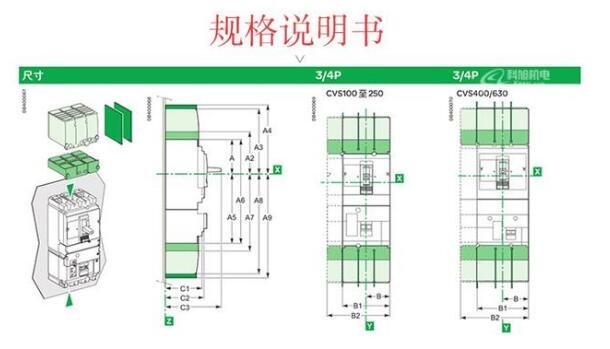

　　施耐德断路器规格说明书

　　我们在使用施耐德断路器之前都会考虑到这个型号的断路器的很多方面，其中最直观的就是施耐德断路器的规格。断路器的规格会影响到在使用过程中的功能和效果。但是断路器的具体规格却很难用肉眼去完全确定，拿上工具去测量又会非常的繁琐，让我们不得尽知。

　　这时一份完整齐备的施耐德断路器规格说明书就能省去我们不少麻烦，让我们快而准的了解到我们所面对的产品。接下来就用施耐德断路器规格说明书为大家详细解答关于断路器规格的各种问题。

　　施耐德电气不仅见证了中国经济的发展奇迹，更参与中国的每一步成长，相濡以沫，携手共进。变革就是使命，施耐德电气坚信，在充满挑战的未来世界中，施耐德电气秉承“善用其效，尽享其能”的绿色理念将开创新的历史，施耐德电气不仅是经济发展的动力、更要成为改变工作方式、思维方式和生活方式的新力量。更多收获，更少消耗，是施耐德电气发展的愿景。

　　施耐德电气提供产品，更提供智慧。投身中国，助力中国地区建设提质升级。传递绿色能效的理念和价值，与我们共同实现可持续发展的期望。

施耐德塑壳断路器维护保养:

　　1.保持空气潮湿或不洁，管道不干净，都可能造成一下后果：

　　（1）潮湿气体在电弧作用下分解成氢、氧等混合气体，破坏主触头分断后断口间的绝缘，是电弧困难或电弧重燃，严重时会造成灭弧室炸裂。

　　（2）使支持瓷瓶和灭弧室内腔绝缘强度降低，造成沿面放电。

　　（3）管道中的漆皮、锈渣等异物可能堵塞气口，使主断路器动作失灵，发生卡位现象。

　　（4）异物若进入灭弧室，可能会造成主触头接触不良，使非线性电阻因长期通电而烧损，严重时会造成非线性电阻瓷瓶炸裂。

　　2、定期更换橡胶件

　　主断路器是一种结构复杂的气动电气，各部件对密封性能要求较高，为保证良好的密封性能，应定期更换橡胶件。

　　3、定期检查各主要部件：灭弧室、非线性电阻、主阀、传动风缸、通风塞门。

　　施耐德塑壳断路器保护:

　　1、电压速断保护：

　　线路发生短路故障时，母线电压急剧下降，在电压下降到电压保护整定值时，低电压继电器动作，跳开断路器，瞬时切除故障。这就是电压速断保护。

　　2、电流速断保护：

　　电流速断保护分为无时限电流速断和带时限电流速断，当线路出现故障时，无时限速断保护能瞬时动作，但它只能线路的一部分，带时限电流速断保护能保护全线路另外带时限速断保护比下一级线路无时限保护大了一个时限差，因此下一段线路首端发生短路时，保护不会误动。

　　3、变压器差动速断保护：

　　主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

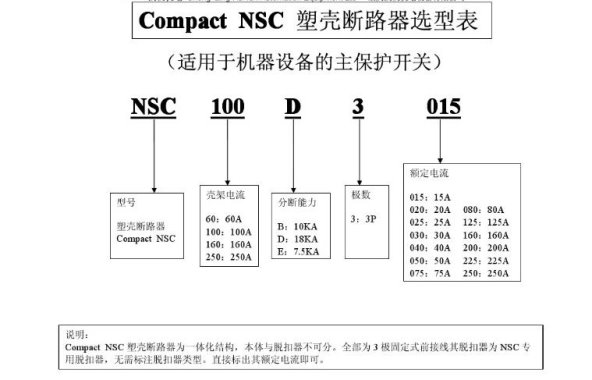

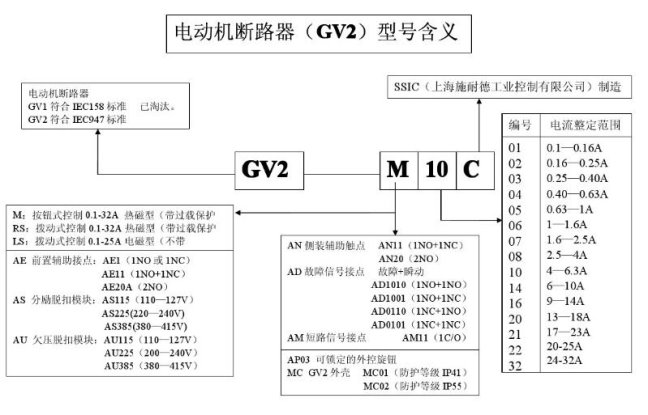

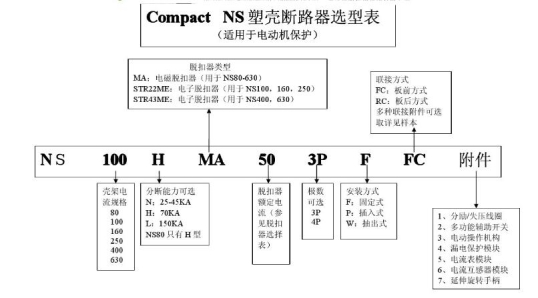

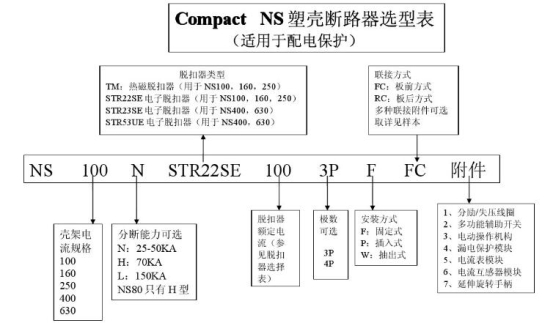

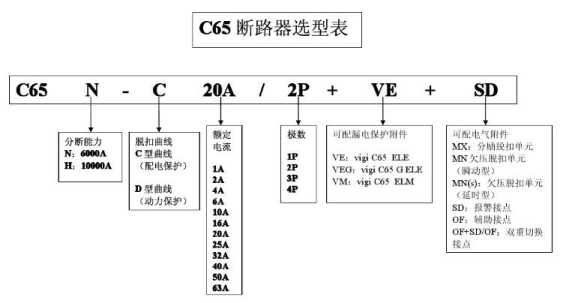

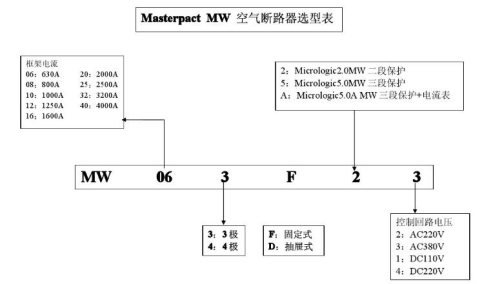

　　施耐德断路器如何选型或选型表
