施耐德塑壳断路器型号规格表【详】

一、简介

塑壳断路器还有另一个术语名称叫做装置式断路器，原因在于它的组成零部件都是密封到一个塑料的壳体当中，其中包含了触点、欠压脱扣器、分励脱扣器等模块因此也就能够实现了单位模块化，可根据实际的需要进行任何组合搭配。由于设计之初考虑到产品应用场景的限制所以结构十分的紧凑，在检修或是维护方面就需要人工手动操作执行，如果是采用了大容量的施耐德塑壳断路器就能选择电动分合。

二、型号规格

在市面上塑壳断路器型号规格特别繁多，无论是在选型还是应用功能上也可以说是一应俱全。而在这里我们就讲讲施耐德塑壳断路器NSE与NSX两个系列型号规格参数，具体情况如下：

【Compact NSE塑壳断路器100-630A（配电保护）型号含义】

1、NSE位置代表型号；

2、250位置代表壳架电流（其中包含100、160、250、400、630）；

3、N位置代表分断能力类型（包含E1：25kA、N：35kA、S：50kA、H：70kA）；

4、3P位置代表极数（包含3极、4极）；

5、250位置代表脱扣器额定电流（包含E型15、20、25、30、40、50、60、75、80、100，N/S/H型16、25、32、40、50、63、60、100、125、160、200、250、400、630）；

6、P位置代表安装方式（包含固定式F、插入式P、抽出式D2额定电压＞525V、V仅用于400/630A）

7、MX位置代表附件类型。

【Vigicompact NSE漏电型塑壳断路器（配电及火灾保护）型号含义】

1、Vigi NSE位置代表型号；

2、160位置代表壳架电流（包含100、160、250、400、630）；

3、N位置代表分断能力（包含N：35kA、S：50kA、H：70kA）；

4、3P位置代表极数（包含3P、4P）；

5、160位置代表额定工作电流（包含25、32、40、50、63、80、100、125、160、200、250、400、630）；

6、P位置代表安装方式（包含固定式、插入式P、抽出式D用于400/630A）；

7、EL/ELA位置代表漏电模块（包含EL脱扣、ELA只报警不脱扣）。

【Compact NSX塑壳断路器（电动机与直流保护）型号含义】

施耐德塑壳断路器详细参数介绍一

【Compact NSX塑壳断路器（配电保护）型号含义】

1、NSX位置代表型号；

2、100位置代表壳架电流（包含100、160、250、400、630）；

3、N位置代表分断能力类型（包含F：36kA、N：50kA、H：70kA、S：100kA、L：150kA）；

4、MIC5.2E位置代表脱扣单元类型（包含热磁脱扣单元TM、电子脱扣单元MIC2.2、2.3、5.2A、5.2E、5.3A、5.3E、6.3A、6.3E）；

5、100位置代表脱扣单元额定电流；

6、3P位置代表极数（包含3极、4极）；

7、P为安装方式其中都有固定式F、插入式P、抽出式D；

8、SDx为附件；

9、COM1指的是通信或测量方案号。

三、使用环境

1、安装使用塑壳断路器时需要注意周围的环境空气温度，最好是把握在上限为+40摄氏度至下限-5摄氏度之间；

2、同时在24小时平均温度值不要超过+35摄氏度为佳；

3、安装场所的海拔高度要在2000米以下；

4、周围的污染等级在3级以下；

5、湿度在周围空气温度为+40摄氏度时不超过百分之五十；在相对低的温度下可以有偏高的相对湿度；最湿每月平均最大相对湿度为百分之九十，并且该月的月平均值最低温度+25摄氏度，还要考虑到因为温度上下幅度的变化在产品表面上发生的凝露现象。

四、技术参数

【施耐德塑壳断路器NSE系列功能特性参数】

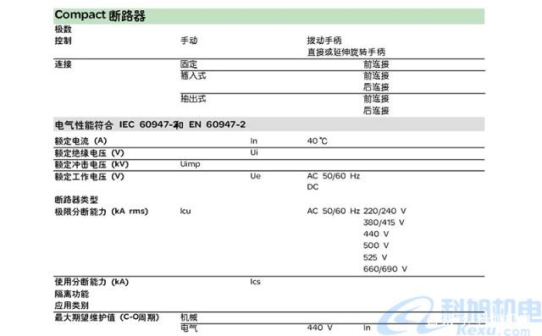

施耐德塑壳断路器详细参数介绍二

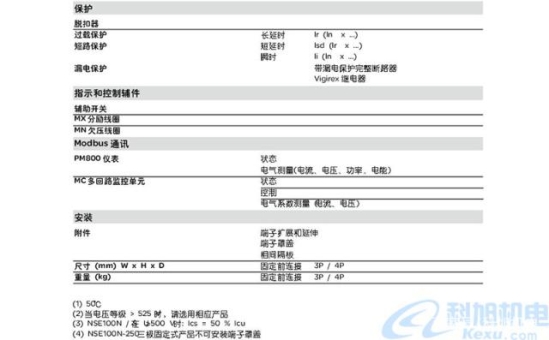

施耐德塑壳断路器详细参数介绍三

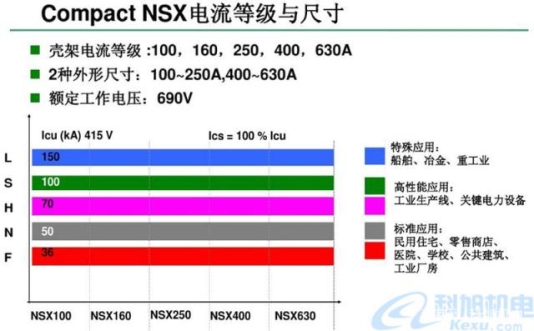

【施耐德塑壳断路器NSX基本参数】

施耐德塑壳断路器详细参数介绍四

五、工作原理

施耐德塑壳断路器工作原理可分为以下几种情况：

1、首先塑壳断路器时属于低压领域，所以它的主要触点通常是采用手动或电动的方式进行合闸，当主要触点闭合关闭之后，其脱扣器则会将触点锁定在合闸位置上。

2、在电路发生短路或者是非常严重的过载现象时，塑壳断路器中的脱扣器衔铁吸合，促使自由脱扣机构执行动作让主要触点进行电路的切断工作。

3、如果在电路过载情况出现时，热脱扣器中的发热元件会使得双金属片产生一定的弯曲现象，这时塑壳断路器推动只有脱扣机构执行动作同时会利用主要触点将其切断电路确保安全。
