一种注塑车间冷却水循环系统的制作方法
本实用新型涉及生产领域，特别涉及一种注塑车间冷却水循环系统。
背景技术：
在注塑车间，循环冷却水起着非常重要的作用，它主要供给冷水机、注塑机冷却器及料筒冷却器等装置进行换热，以达到注塑工艺对温度控制的要求及保证注塑机液压系统的正常运行。为了降低系统的能耗，合理设计注塑车间的冷却水循环系统至关重要。
目前大部分注塑机生产车间由一台供水泵或者用二台至数台供水泵并联后向注塑车间内各台注塑机同时提供冷却循环水，但在生产过程中缺乏一种智能控制系统，对冷却水流量进行监控，在流量不能满足循环要求时，及时补充水量。
技术实现要素：
有鉴于此，本实用新型提供一种注塑车间冷却水循环系统，具有能够自动化控制循环水量，保证冷却水循环系统的高效运行的特点。
为解决以上技术问题，本实用新型的技术方案为采用一种注塑车间冷却水循环系统，其特征在于，包括依次连接的冷却塔、沉淀池、回水池及换热组件，所述换热组件由依次连接的抽水泵、换热器组成，所述换热器包括冷水机、注塑机冷却器及料筒冷却器，冷却水先后流经冷却塔、沉淀池、回水池、通过换热组件换热后返回冷却塔；
所述注塑车间冷却水循环系统还包括依次连接的液位计、控制器、继电器及补水池，所述液位计设置于回水池内，所述补水池出口设置电动蝶阀，所述继电器与电动蝶阀连接，所述补水池出口与冷却塔连通。
优选的，还包括进水控制阀，所述进水控制阀设置在所述抽水泵之前。
优选的，还包括出水控制阀，所述出水控制阀设置在所述换热器之后。
优选的，所述换热组件为多组，所述多组换热组件之间的连接方式为并联。
优选的，所述回水池距地面高度1.5-2米。
优选的，所述抽水泵距地面高度0.35-0.45米。
优选的，所述回水池与换热组件之间通过出水管路连接，所述回水池出水口设置多层过滤网。
优选的，所述换热组件与冷却塔之间通过回水管路连接。
本实用新型的首要改进之处为在回水池、补水池之间增设冷却水流量控制系统，通过在回收池内设置液位计，实时测量回水池内液位值，将获得的液位值传输至控制器，在控制器内，通过将获得的液位值与设定标准值进行比对，得到控制指令，控制指令传输至继电器，继而通过与设置在补水池出口上，与继电器连接的电动蝶阀来控制补水池流入冷却塔的冷却水流量。
其次，本实用新型各换热组件通过出水管路进行并联，结构更为合理，并且回收池距离地面的高度高于抽水泵距离地面的高度，利用二者高度差差生的压差，有效降低了抽水泵的抽水压力，提高了冷却水的循环速度。
本实用新型的在每一条换热组件循环管路的进水端都安装有进水控制阀与抽水泵，在出水端也安装有出水控制阀，在对一条换热组件循环管路进行修理时，关闭相应的控制阀与抽水泵，便于修理，并且不影响其他换热组件循环管路的运行。
附图说明

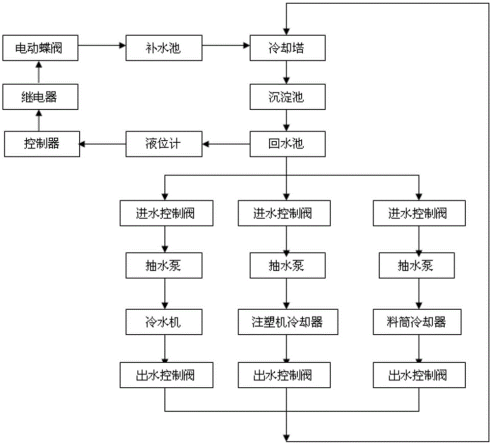

图1、本实用新型系统流程图；
图2、本实用新型系统控制原理图。
具体实施方式
为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合具体实施方式对本实用新型作进一步的详细说明。
实施例
如图1所示，本实用新型包括以下装置：冷却塔、沉淀池、回收池、进水控制阀、抽水泵、换热器、出水控制阀、液位计、控制器、继电器、电动蝶阀、补水池。
冷却水经冷却塔、沉淀池处理后，在回收池汇集，回收池通过出水管路将冷却水输送至车间，回收池的出口处设置有多层过滤网，以便过滤掉冷却水中粒径较小，未沉淀完全的颗粒物质。经过滤后的冷却水，通入车间中的由各换热组件构成的多条换热管路，各换热管路并联连接。各换热管路包括设置在进水口的进水控制阀，进水控制阀与抽水泵连接，抽水泵与各换热器连接，此处所指的换热器是指与换热器作用相似可替代的车间各类产热设备，包括冷水机、注塑机冷却器及料筒冷却器，各换热器与出水控制阀连接，经换热后的冷却水经回水管路返回冷却塔。本实施例中，与回收池直接连接的出水管为一根，在进入各进水控制阀连接的抽水泵时分为并联的多根管道，经换热后的冷却水也从多跟管道汇集成一根回水管路，返回冷却塔。回水池距地面高度1.5-2米，抽水泵距地面高度0.35-0.45米。
回收池中设置液位计，实时测量回水池内液位值，将获得的液位值传输至控制器，在控制器内，通过将获得的液位值与设定标准值进行比对，通过模糊运算得到控制指令，控制指令传输至继电器，继而通过与设置在补水池出口上，与继电器连接的电动蝶阀来控制补水池流入冷却塔的冷却水流量。本实施例所采用的控制器为 PLC控制器，控制原理入图2所示。
本实用新型的在回水池、补水池之间增设冷却水流量控制系统，通过在回收池内设置液位计，实时测量回水池内液位值，将获得的液位值传输至控制器，在控制器内，通过将获得的液位值与设定标准值进行比对，得到控制指令，控制指令传输至继电器，继而通过与设置在补水池出口上，与继电器连接的电动蝶阀来控制补水池流入冷却塔的冷却水流量。
其次，本实用新型各换热组件通过出水管路进行并联，结构更为合理，并且回收池距离地面的高度高于抽水泵距离地面的高度，利用二者高度差差生的压差，有效降低了抽水泵的抽水压力，提高了冷却水的循环速度。
本实用新型的在每一条换热组件循环管路的进水端都安装有进水控制阀与抽水泵，在出水端也安装有出水控制阀，在对一条换热组件循环管路进行修理时，关闭相应的控制阀与抽水泵，便于修理，并且不影响其他换热组件循环管路的运行
