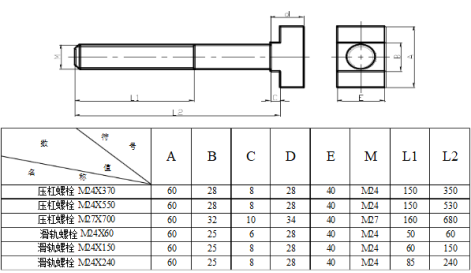

T型座螺栓尺寸【完整版】
以下为T型座螺栓尺寸，下面由小编与您一同分享，希望对各位有所帮助。
GB 3632—83 钢结构用扭剪型 高强螺栓连接副 | 材料 | 机械性能 | ||||||
合金钢 | 螺栓10.9S | |||||||
钢 | 螺母10H | |||||||
钢 | 垫圈HRC35-45 | |||||||
螺栓规格d | M16 | M20 | M22 | M24 | ||||
螺栓dk min | 30 | 37 | 41 | 44 | ||||
k公称 | 10 | 13 | 14 | 15 | ||||
L | 40-60 | 65-120 | 45-70 | 75-140 | 50-75 | 80-105 | 55-80 | 85-180 |
b | 30 | 35 | 35 | 40 | 40 | 45 | 45 | 50 |
螺母 s max | 27 | 34 | 36 | 41 | ||||
m max | 17.10 | 20.70 | 23.60 | 24.20 | ||||
e min | 29.56 | 37.29 | 39.55 | 45.20 | ||||
垫圈 d1 min | 17 | 21 | 23 | 25 | ||||
d2 max | 33 | 40 | 42 | 47 | ||||
s max | 4.80 | 4.80 | 5.80 | 5.80 | ||||
GB/T 1228—91 GB/T1230—91 钢结构用高强度 大六角螺栓连接副 | 材料 | 机械性能 | ||||||
合金钢 | 螺栓10.9S | |||||||
钢 | 螺母10H | |||||||
钢 | 垫圈HRC35-45 | |||||||
螺栓规格d | M12 | M16 | M20 | [M22] | M24 | [M27] | M30 | |
螺栓 （b） | L≤40b＝25 | L≤50b＝30 | L≤60b＝36 | L≤65b＝40 | L≤70b＝45 | L≤75b＝50 | L≤80b＝55 | |
L>40b=30 | L>50b=35 | L>60b=40 | L>65b=45 | L>70b=50 | L>75b=55 | L>80b=60 | ||
e min | 22.78 | 29.56 | 37.29 | 39.55 | 45.20 | 50.85 | 55.37 | |
k 公称 | 7.50 | 10.00 | 12.50 | 14.00 | 15.00 | 17.00 | 18.70 | |
s | 21.00 | 27.00 | 34.00 | 36.00 | 41.00 | 46.00 | 50.00 | |
L | 35-75 | 45-120 | 50-160 | 55-220 | 60-240 | 65-260 | 70-260 | |
螺母 e max | 22.78 | 29.56 | 37.29 | 39.55 | 45.20 | 50.85 | 55.37 | |
m max | 12.30 | 17.10 | 20.27 | 23.00 | 24.20 | 27.60 | 30.37 | |
扩展资料：
T型螺栓的应用：
螺栓是一种可以和螺母进行一定的配套使用的工具,它具有极为重要的用途,不仅可以用作一些管材的连接钮,还可以在一些器械的安装以及连接上起到重要的作用。T型螺栓是一种可以用于一些螺母的连接的器件,它在工业上具有极为重要的应用。接下来就让我们一起来了解一些有关于T型螺栓的一些应用以及他的一些标准。
T型螺栓(GB/T37-1988)一般用在与T型槽相配套的螺母上。一般表面处理:镀锌或者镀镍或者发黑。产品用途:T型螺栓,欧标称为锤型螺栓,材料为碳钢及不锈钢。
T型螺栓的标准:
GB/T2165-1991机床夹具零件及部件、T型槽快卸螺栓(已作废),调整为JB/T8007.2-1995、后被JB/T8007.2-1999机床夹具零件及部,T形槽快卸螺栓代替。GB/T37-1988T型螺栓,有机械标准:JB/T1709-1991T型螺栓(已作废),被JB/T1700-2008阀门零部件、螺母、螺栓和螺塞代替。目前现阶段常用的有DIN186T型方颈螺栓、国标GB37,DIN188T型双颈螺栓,材料有碳钢、不锈钢、合金钢等,规格上从M8-M64不等,质量控制较好的国内有质品五金生产-沐生,已形成成熟化工艺。
T型螺栓可以广泛的应用到一些工业生产以及机械的加工生产上,它在我们生活中的应用极为广泛。T型螺栓的材质具有很多的差别,而相应的,不同材质的螺栓回用于不同的场景以及不同的位置。了解一些有关于他的厂家价格推荐可以有效地帮助你更好地了解它的价格信息,使你更好的选择;了解它的一些应用以及标准可以帮助你更好地使用它。
T型螺栓材质与安装标准：

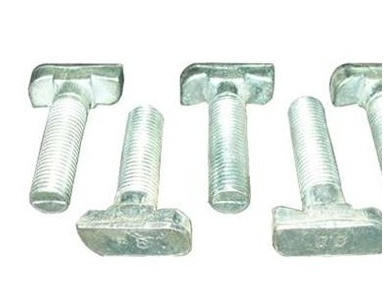

T型螺钉也称为T型螺栓，欧洲标准称为锤型螺栓。材质为SUS304不锈钢和中碳钢。中碳钢T型螺钉的表面可以镀锌或镀镍，也可以镀锌。碳钢T型螺栓的材料为1045中碳钢，通过红色缎纹工艺制成。热处理后等级为8.8。通常，它是模板螺栓。 T型螺钉可以直接放在插槽中。它可以在安装过程中自动定位和锁定。
T型螺栓通常与法兰螺母一起使用，是安装角件时的标准连接紧固件。 T型螺栓根据型材的凹槽宽度选择。
T型螺钉的通用规格通常在M8以上。小型T型螺钉通常无货。 M8及更高版本的现有库存已基本完成。库存中有一些M型T型螺钉，用于非标准T型槽。
螺丝可以根据客户要求定制。生产周期通常为一周。产品质量高。可以提供原材料报告。表面处理也可以根据要求进行处理。希望以上内容可以帮助到大家！
