不锈钢法兰型号标准表【正式版】

下面是小编为大家整理的不锈钢法兰型号标准表，希望大家有所收获。

表一：常用法兰规格尺寸表(国标）

	GB9119，2—88						GB9119，2—88
in	公称通径	10kg=					公称通径	16kg=
in	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度
3/8	DN10	50	60	14	4	14	DN10	90	60	14	4	14
1/2	DN15	59	65	14	4	14	DN15	95	65	14	4	14
3/4	DN20	105	75	14	4	16	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24	DN150	285	240	22	8	24
6	DN200	340	295	22	8	24	DN200	340	295	22	8	26
8	DN250	395	350	22	12	26	DN250	405	355	26	12	29
10	DN300	445	400	22	12	28	DN300	460	410	26	12	32
12	DN350	505	460	22	16	30	DN350	520	470	26	16	35
14	DN400	565	515	26	16	32	DN400	580	525	30	16	38
16	DN450	615	565	26	20	35	DN450	640	585	30	20	42
18	DN500	670	620	26	20	38	DN500	715	650	33	20	46
20	DN600	780	725	26	20	42	DN600	840	770	36	20	52

表二：不锈钢法兰规格尺寸表

尺寸	规格	外径	內径	厚	中心	孔大	孔数	尺寸	规格	外径	內径	厚	中心	孔大	孔数
1/2"	5K	80		9	60	12	4	3"	5K	180	90	14	145	19	4
	10K	95		12	70	15	4		10K	185	90	18	150	19	8
	20K	95		14	70	15	4		20K	200	90	22	160	23	8
	150P	89				15	4		150P	190				19	4
	300P	95				19	4		300P	210				22	8
	DIN16	95		14	65	15	4		DIN16	200	90	20	160	19	8
									水道	211	90	18	168	18	4
3/4"	5K	85	28	10	65	12	4	4"	5K	200	116	16	165	19	8
	10K	100	28	14	75	15	4		10K	210	116	18	175	19	8
	20K	100	28	16	75	15	4		20K	225	116	24	185	23	8
	150P	98				15	4		150P	229				19	8
	300P	117				19	4		300P	254			200	22	8
	DIN16	105	28	16	75	15	4		DIN16	220	116	20	180	19	8
									水道	238		18	195	18	4
1"	5K	95		10	75	12	4	5"	5K	235	142	16	200	19	8
	10K	125		14	90	19	4		10K	250	142	20	210	23	8
	20K	125		16	90	19	4		20K	270	142	26	225	25	8
	150P	108				15	4		150P	254				22	8
	300P	124			90	19	4		300P	279		35		22	8
	DIN16	115		16	85	15	4		DIN16	250	142	22	210	19	8
									水道	263		19	220	18	6
1 1/4"	5K	115		12	90	15	4	6"	5K	265	167	18	230	19	8
	10K	135		16	100	19	4		10K	280	167	22	240	23	8
	20K	135		18	100	19	4		20K	305	167	28	260	25	12
	150P	117				15	4		150P	279				22	8
	300P	133				19	4		300P	318				22	12
	DIN16	140		16	100	19	4		DIN16	285	167	22	240	23	8
									水道	290		20	247	18	6
1 1/2"	5K	120	50	12	95	15	4	8"	5K	320	218	20	280	23	8
	10K	140	50	16	105	19	4		10K	330	218	22	290	23	12
	20K	140	50	18	105	19	4		20K	350	218	30	305	25	12
	150P	127				15	4		150P	343				22	8
	300P	156				19	4		300P	381				25	12
	DIN16	150	50	16	110	19	4		DIN16	340	218	24	295	23	12
									水道	342	218	21	299	18	8
2"	5K	130		14	105	15	4	10"	5K	385	270	22	345	23	12
	10K	155		16	120	19	4		10K	400	270	24	355	25	12
	20K	155		18	120	19	8		20K	430	270	34	380	27	12
	150P	152	62			19	4		150P		406			25	12
	300P	165	62		127	22	8		300P	444				29	16
	DIN16	165		18	125	19	4		DIN16	405	270	26	355	27	12
	水道	184		18	140	18	4		水道	410		22	360	21	8
2 1/2"	5K	155		14	130	15	4	15"	5K	430	320	22	390	23	12
	10K	175		18	140	19	4		10K	445	320	24	400	25	16
	20K	175		20	140	19	8		20K	480	320	36	430	27	16
	150P	178				19	4		150P	483				25	12
	300P	190				22	8		300P	521				32	16
	DIN16	185		18	145	19	4		DIN16	460	320	28	412	27	12
	水道	193		18	155	18	4		水道	464	321	23	414	21

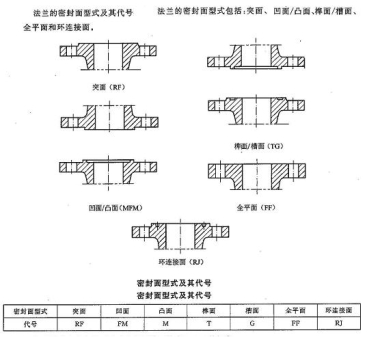

法兰类型及密封面类型：

点击浏览下一页

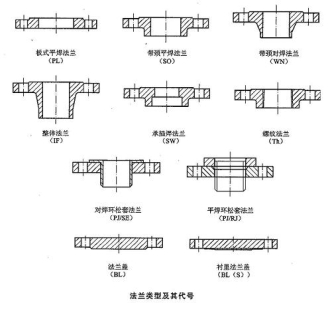

法兰类型代号	法兰类型
PL	板式平焊法兰
SO	带颈平焊法兰
WN	带颈对焊法兰
IF	整体法兰
SW	承插焊法兰
TH	螺纹法兰
PJ/SE	对焊环松套法兰
PJ/RJ	平焊环松套法兰
BL	法兰盖
BL(S)	衬里法兰盖

点击浏览下一页

扩展资料：

法兰连接方式：

法兰(flange)连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。法兰连接是管道施工的重要连接方式。法兰连接使用方便，能够承受较大的压力。在工业管道中，在家庭内，管道直径小，而且是低压，看不见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

按照连接方式法兰连接种类可分为：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。

焊接质量：

作为铁板焊接法兰来说，许多客户所疑问的就是铁板焊接法兰的质量是否胜过锻打焊接法兰。其实铁板焊接法兰的质量和锻打的焊接法兰的质量是一样的，但是铁板焊接法兰到底什么地方不能有保障呢，也就是铁板焊接法兰的材质最没有保障了，因为一般的过程之中，铁板焊接法兰的密度是没有问题的，但是在进行生产的过程之中，铁板焊接法兰的毛坯很少进行检测，所以来说，所生产出来以后，不经过检测的铁板焊接法兰的材质不能保证。
