法兰片规格型号规格【对照表】

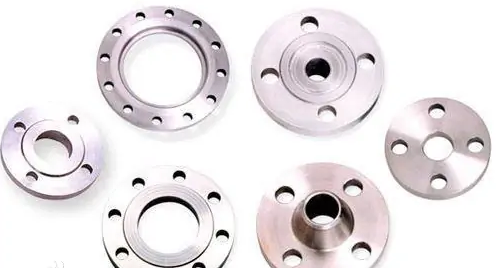

法兰（Flange）又叫法兰盘或突缘。法兰是使管子与管子相互连接的零件，连接于管端。法兰上有螺栓孔眼，螺栓使两法兰紧连。法兰间通常用衬垫（法兰垫片）密封。那么法兰片尺寸表是怎样的呢，跟着小编一起来看一下吧。

	GB9119，2—88						GB9119，2—88
in	公称通径	10kg=1.0MPa					公称通径	16kg=1.6MPa
in	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度
3/8	DN10	50	60	14	4	14	DN10	90	60	14	4	14
1/2	DN15	59	65	14	4	14	DN15	95	65	14	4	14
3/4	DN20	105	75	14	4	16	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24	DN150	285	240	22	8	24
6	DN200	340	295	22	8	24	DN200	340	295	22	8	26
8	DN250	395	350	22	12	26	DN250	405	355	26	12	29
10	DN300	445	400	22	12	28	DN300	460	410	26	12	32
12	DN350	505	460	22	16	30	DN350	520	470	26	16	35
14	DN400	565	515	26	16	32	DN400	580	525	30	16	38
16	DN450	615	565	26	20	35	DN450	640	585	30	20	42
18	DN500	670	620	26	20	38	DN500	715	650	33	20	46
20	DN600	780	725	26	20	42	DN600	840	770	36	20	52
	JIS标准						JIS标准						JIS标准
in	公称通径	10kg=1.0MPa					公称通径	16kg=1.6MPa					公称通径	20kg=2.0MPa
in	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度
3/8	DN10						DN10						DN10
1/2	DN15						DN15						DN15
3/4	DN20						DN20						DN20
1	DN25						DN25						DN25
11/4	DN32						DN32						DN32
11/2	DN40	140	105	19	4	16	DN40	140	105	19	4	16	DN40	140	105	19	4	18
2	DN50	155	120	19	4	16	DN50	155	120	19	8	16	DN50	155	120	19	8	18
21/2	DN65	175	140	19	4	18	DN65	175	140	19	8	18	DN65	175	140	19	8	20
3	DN80	185	150	19	8	18	DN80	200	160	22	8	20	DN80	200	160	23	8	22
31/2	DN90	195	160	19	8	18	DN90	210	170	22	8	20	DN90	210	170	23	8	24
4	DN100	210	175	19	8	18	DN100	225	185	22	8	22	DN100	225	185	23	8	24
5	DN125	250	210	23	8	20	DN125	270	225	25	8	22	DN125	270	225	25	8	26
6	DN150	280	240	23	8	22	DN150	305	260	25	12	24	DN150	305	260	25	12	28
8	DN200	330	290	23	12	22	DN200	350	305	25	12	26	DN200	350	305	25	12	30
10	DN250	400	355	25	12	24	DN250	430	380	29	12	28	DN250	430	380	29	12	34
12	DN300	445	400	25	16	24	DN300	480	430	29	16	30	DN300	480	430	29	16	36
14	DN350	490	445	25	16	26	DN350	540	480	32	16	34	DN350	540	480	33	16	40
16	DN400	560	510	27	16	28	DN400	605	540	35	16	38	DN400	605	540	33	16	46
18	DN450						DN450						DN450
20	DN500						DN500						DN500
24	DN600						DN600						DN600



	ANSI标准125型						ANSI标准150型						ANSI标准300型
in	公称通径	10kg=1.0MPa					公称通径	16kg=1.6MPa					公称通径	20kg=2.0MPa
in	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度	公称通径	法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度
3/8	DN10						DN10						DN10
1/2	DN15						DN15						DN15
3/4	DN20						DN20						DN20
1	DN25						DN25						DN25
11/4	DN32						DN32						DN32
11/2	DN40	127	98.5	16	4	14.3	DN40	127	98.5	16	4	17.5	DN40	156	114.5	19	4	18
2	DN50	152	120.5	19	4	15.9	DN50	152	121.5	19	4	19.1	DN50	165	127	22	8	18
21/2	DN65	178	139.5	19	4	17.5	DN65	178	139.5	19	4	22.3	DN65	190	149	22	8	20
3	DN80	190	152.5	19	4	19.1	DN80	190	152.5	19	4	23.9	DN80	210	168	22	8	22
4	DN100	229	190.5	19	8	23.9	DN100	229	190.5	19	8	23.9	DN100	254	200	22	8	24
5	DN125	254	216.5	22	8	23.9	DN125	254	216.5	22	8	23.9	DN125	279	235	22	8	26
6	DN150	279	241.5	22	8	25.4	DN150	279	241.5	22	8	25.4	DN150	318	270	2 2	12	28
8	DN200	343	298.5	22	8	28.6	DN200	343	298.5	22	8	28.6	DN200	381	330	25	12	30
10	DN250	406	362.5	25	12	30.2	DN250	406	362.5	25	12	30.2	DN250	444	387.5	29	16	34
12	DN300	483	432	25	12	31.8	DN300	483	432	25	12	31.8	DN300	521	451	32	16	36
14	DN350	533	476.5	29	12	35	DN350	533	476.5	29	12	35	DN350	584	514.5	32	20	40
16	DN400	597	539.5	29	16	36.6	DN400	597	539.5	29	16	36.6	DN400	648	571.5	3 5	20	46
18	DN450						DN450						DN450
20	DN500						DN500						DN500
24	DN600						DN600						DN600
螺栓配套孔距对比表
螺栓孔距直径			11	14	18（19）	22（23）	26（28）	30（31）	33（34）	36（37）	39（40）
螺栓公称直径			M10	M12	M16	M20	M24	M27	M30	M33	M36

扩展资料：

法兰片的分类：

按照材质划分，常见的有铸铁/碳钢法兰、不锈钢法兰、PVC/PPR法兰等；按照连接方式划分，可粗略分为螺纹连接（丝接）法兰和焊接法兰，其中焊接法兰又可分为平焊法兰、对焊法兰、法兰盲板等品种。按照耐受压力等级划分，常见的有0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4 Mpa、10.0Mpa等等。

用途：

就法兰/法兰片而言，虽然大多数人对这个概念很陌生，但是其实每个城市人都离不开它，因为法兰被广泛用于各种高中低压管道的相互连接，比如城市自来水供水管道网、下水道排水管道网、冬季锅炉采暖循环管道、石油天然气等能源管线等等都离不开它，其对于管道的作用相当于我们熟悉的铁路上铁轨与铁轨之间的连接部。

材质：

按制作材质可分为：WCB（碳钢）、LCB（低温碳钢）、LC3（3.5%镍钢）、WC5(1.25%铬0.5%钼钢）、WC9（2.25%铬）、C5（5%铬%钼）、C12（9%铬1%钼）、CA6NM(4（12%铬钢）、CA15(4）（12%铬）、CF8M（316不锈钢）、CF8C（347不锈钢）、CF8（304不锈钢）、CF3（304L不锈钢）、CF3M（316L不锈钢）、CN7M（合金钢）、M35-1（蒙乃尔）、N7M（哈斯特镍合金B）、CW6M（哈斯塔镍合金C）、CY40（因科镍合金）。
