铰刀和对应钻头尺寸对照表【免费下载】
大家知道铰刀和对应钻头尺寸对照表是怎样的吗？下面小编与大家一同分享，希望可以帮助到大家。
铰刀和对应钻头尺寸对照表 | |||
钻头外径 | 钻头长度 | 钻头外径 | 钻头长度 |
φ20mm | 350mm | φ102mm | 350mm/420mm |
φ22mm | 350mm | φ108mm | 350mm/420mm |
φ24mm | 350mm | φ110mm | 350mm/420mm |
φ26mm | 350mm/420mm | φ114mm | 350mm/420mm |
φ28mm | 350mm/420mm | φ120mm | 350mm/420mm |
φ30mm | 350mm/420mm | φ127mm | 350mm/420mm |
φ32mm | 350mm/420mm | φ132mm | 350mm/420mm |
φ38mm | 350mm/420mm | φ150mm | 350mm/420mm |
φ40mm | 350mm/420mm | φ159mm | 350mm/420mm |
φ44mm | 350mm/420mm | φ166mm | 350mm/420mm |
φ50mm | 350mm/420mm | φ180mm | 350mm/420mm |
φ57mm | 350mm/420mm | φ200mm | 350mm/420mm |
φ63mm | 350mm/420mm | φ220mm | 350mm/420mm |
φ76mm | 350mm/420mm | φ250mm | 350mm/420mm |
φ83mm | 350mm/420mm | φ275mm | 350mm/420mm |
φ89mm | 350mm/420mm | φ300mm | 350mm/420mm |
API钻头标准尺寸
in（mm） | in（mm） | in（mm） | in（mm） | in（mm） |
3 3/4（95.2） 4 1/8（104.8） 4 3/4（120.6） 5 5/8（142.9） 5 7/8（149.2） | 6（152.4） 6 1/8（155.6） 6 1/4（158.7） 6 3/4（171.4） 7 7/8（200.0） | 8 3/8（212.7） 8 1/2（215.9） 8 5/8（219.1） 8 3/4（222.2） 9 1/2（241.3） | 9 7/8（250.8） 11（279.4） 12 1/4（311.1） 14 3/4（347.6） 17 1/2（444.5） | 20（508.0） 24（609.6） 26（660.4） |
国产钻头尺寸系列
in（mm） | in（mm） | in（mm） | in（mm） | in（mm） |
3 3/4（95.2） 4 1/8（104.8） 4 1/4（107.9） 4 3/4（120.6） 5 5/8（142.9） | 5 7/8（149.2） 6（152.4） 6 1/4（158.7） 6 1/2（165.1） 6 3/4（171.4） | 7 1/2（190.5） 7 7/8（200.0） 8 3/8（212.7） 8 1/2（215.9） 8 3/4（222.2） | 9 1/2（241.3） 9 5/8（244.5） 9 7/8（250.8） 10 5/8（269.9） 12 1/4（311.1） | 14 3/4（347.6） 17 1/2（444.5） 20（508.0） 24（609.6） 26（660.4） |
套管与钻头尺寸配合系列
套管下入的井眼尺寸（钻头尺寸），mm（in） | |||
套管 | 井眼 | 套管 | 井眼 |
762（30） 508（20） 473.075（18 5/8） 406.4（16） 339.725（13 3/8） 298.45（11 3/4） 273.05（10 3/4） 244.475（9 5/8） | 914.4（36） 660.4（26） 609.6（24） 469.9~508（18 1/2~20） 444.5（17 1/2） 381~444.5（15~17 1/2） 311.15~381（12 1/4~15） 311.15（12 1/4） | 219.075（8 5/8） 193.675（7 5/8） 177.8（7） 168.275（6 5/8） 139.7（5 1/2） 127（5） 114.3（4 1/2） | 241.3~311.15（9 1/2~12 1/4） 215.9~269.875（8 1/2~10 5/8） 212.725~250.825（8 3/8~9 7/8） 200.025~222.25（7 7/8~8 3/4） 171.45~222.25（6 3/4~8 3/4） 152.4~200.025（6~7 7/8） 152.4~200.025（6~7 7/8） |
钻头和套管内间隙的标准
套管尺寸 | 通径偏差 mm | 钻头尺寸 （小于紧密配合尺寸） | 钻头与套管 之间的间隙值 mm | |||
外径in（mm） | 壁厚mm | 名义内径mm | in | mm | ||
5 （127） | 10.72★ 9.19 7.52 6.43 5.59 | 105.6 108.6 112.0 114.1 115.8 | 102.4 105.4 108.8 111.0 112.6 | 3 7/8 4 1/8 4 1/4 4 1/4 4 1/4 | 98.4 104.8 107.9 107.9 107.9 | 7.2 3.8 4.1 6.2 7.9 |
5 1/2 （139.7） | 10.54 9.17 7.72 6.98 6.20 | 118.6 121.4 124.3 125.7 127.3 | 115.4 118.2 121.1 122.6 124.1 | 4 1/2 4 5/8 4 3/4 4 3/4 4 5/8 | 114.3 117.5 120.6 120.6 123.8 | 4.3 3.9 3.7 5.1 3.5 |
6 5/8 （168.8） | 12.06 10.59 8.94 7.32 | 144.1 147.1 150.4 153.7 | 141.0 143.9 147.2 150.5 | 4 7/8 5 5/8 5 3/4 5 7/8 | 123.8 142.9 146.0 149.2 | 20.4 4.2 4.4 4.5 |
7 （177.8） | 16.25★ 14.98★ 13.72 12.65 11.51 10.36 9.19 8.05 6.91 5.87 | 145.3 147.8 150.4 152.5 154.8 157.1 159.4 161.7 164.0 166.1 | 142.1 144.7 147.2 149.3 151.6 153.9 156.2 158.5 160.0 162.9 | 4 7/8 5 5/8 5 3/4 5 7/8 5 7/8 6 6 1/8 6 1/8 6 1/4 6 1/4 | 123.8 142.9 146.0 149.2 149.2 152.4 155.6 155.6 158.7 158.7 | 21.5 4.9 4.4 3.3 5.6 4.7 3.8 6.1 5.3 7.4 |
7 5/8 （193.7） | 12.70 10.92 9.52 8.33 7.62 | 168.3 171.9 174.7 177.0 178.5 | 165.1 168.7 171.4 173.8 175.3 | 6 1/4 6 5/8 6 5/8 6 3/4 6 3/4 | 158.7 168.3 168.3 171.4 171.4 | 9.6 3.6 6.4 5.6 7.1 |
8 5/8 （219.1） | 14.15 12.70 11.43 10.16 8.94 7.72 6.71 | 190.8 193.7 196.2 198.8 201.2 203.7 205.7 | 187.6 190.5 193.0 195.6 198.6 200.5 202.5 | 7 3/8 7 3/8 7 3/8 7 5/8 7 5/8 7 7/8 7 7/8 | 187.3 187.3 187.3 193.7 193.7 200.0 200.0 | 3.5 6.4 8.9 5.1 7.5 3.7 5.7 |
9 5/8 （244.5） | 19.05★ 15.87★ 15.11★ 13.84 11.99 11.05 10.03 8.94 7.92 | 206.4 212.7 214.3 216.8 220.5 222.7 224.4 226.6 228.7 | 202.4 208.8 210.3 212.8 216.5 218.4 220.4 222.6 224.7 | 7 7/8 7 7/8 7 7/8 8 3/8 8 1/2 8 1/2 8 5/8 8 3/4 8 3/4 | 200.0 200.0 200.0 212.7 215.9 215.9 219.1 222.2 222.2 | 6.4 12.7 14.3 4.1 4.6 6.8 5.3 4.4 6.5 |
10 3/4 （273.0） | 15.51 13.84 12.57 11.43 10.16 8.89 7.09 | 242.8 245.4 247.9 250.1 252.7 255.2 258.8 | 238.9 241.4 243.9 246.2 248.8 251.3 254.9 | 9 9 9 9 5/8 9 5/8 9 7/8 9 7/8 | 228.6 228.6 228.6 244.5 244.5 250.8 250.8 | 14.2 16.7 19.3 5.6 8.2 4.4 8.0 |
11 3/4 （298.4） | 12.42 11.05 9.52 8.46 | 273.6 276.3 279.4 281.5 | 269.6 272.4 275.4 277.6 | 9 7/8 10 5/8 10 5/8 10 5/8 | 250.8 269.9 269.9 269.9 | 22.8 6.4 9.5 11.6 |
13 3/8 （339.7） | 13.06 12.19 10.92 9.65 8.38 | 313.6 315.3 317.9 320.4 322.9 | 309.7 311.4 313.9 316.5 319.0 | 12 12 1/4 12 1/4 12 1/4 12 1/4 | 304.8 311.1 311.1 311.1 311.1 | 8.8 4.2 6.8 9.3 11.8 |
16 （406.4） | 12.57 11.57 9.52 | 381.3 384.1 387.4 | 376.5 379.4 382.6 | 14 3/4 14 3/4 15 | 374.6 374.6 381.0 | 6.7 9.5 6.4 |
18 5/8 （473.1） | 11.05 | 451.0 | 446.2 | 17 1/2 | 444.5 | 6.5 |
20 （508.0） | 16.13 12.70 11.13 | 475.7 482.6 485.9 | 470.9 477.8 481.0 | 18 1/2 18 1/2 28 1/2 | 469.9 469.9 469.9 | 5.8 12.7 15.8 |
★非API标准

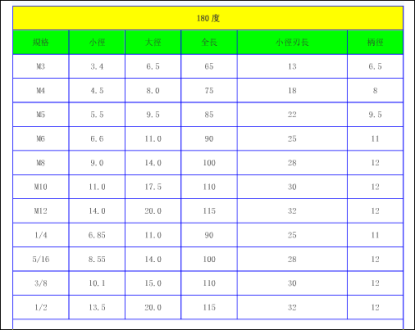

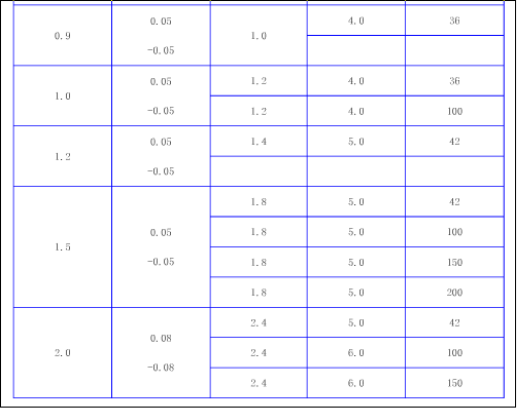

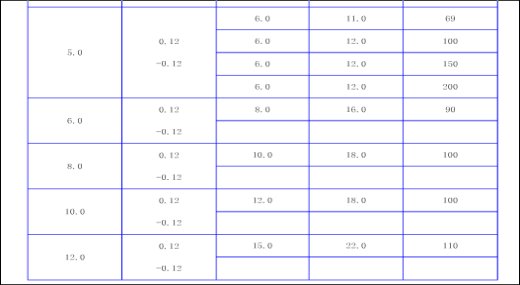

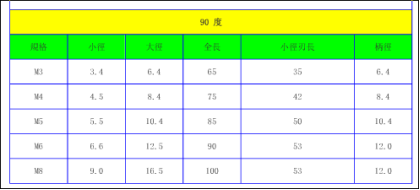

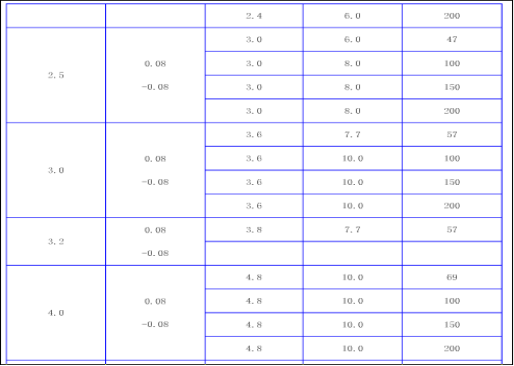

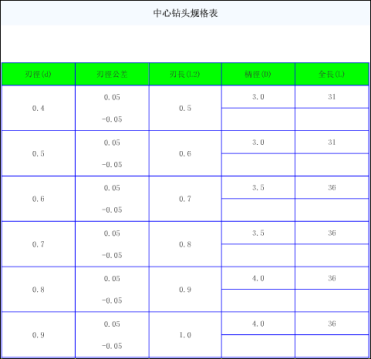

钻头与套管尺寸对照
、
扩展资料：
用途：
铰刀具有一个或者多个刀齿，用以切除孔已加工表面薄金属层的旋转刀具。经过绞刀加工后的孔可以获得精确的尺寸和形状。
铰刀用于铰削工件上已钻削（或扩孔）加工后的孔，主要是为了提高孔的加工精度，降低其表面的粗糙度，是用于孔的精加工和半精加工的刀具，加工余量一般很小。
用来加工圆柱形孔的铰刀比较常用。用来加工锥形孔的铰刀是锥形铰刀，比较少用。按使用情况来看有手用铰刀和机用铰刀，机用铰刀又可分为直柄铰刀和锥柄铰刀。手用的则是直柄型的。
种类：
铰刀结构大部分由工作部分及柄部组成。工作部分主要起切削和校准功能，校准处直径有倒锥度。而柄部则用于被夹具夹持，有直柄和锥柄之分。
按不同的用途铰刀可分许多种，因此关于铰刀的标准也比较多，我们较常用的一些标准有GB/T1131手用铰刀，GB/T1132直柄机用铰刀，GB/T1139直柄莫氏圆锥铰刀等等。
铰刀按使用方式分为手用铰刀和机用铰刀；按铰孔形状分为圆柱铰刀和圆锥铰刀，（标准锥铰刀有1：50锥度销子铰刀和莫氏锥度铰刀两种类型）。铰刀的容屑槽方向，有直槽和螺旋槽。常用的材质为高速钢。硬质合金镶片。
手用铰刀一般材质为合金工具钢（9SiCr），机用铰刀材料为高速钢（HSS），机用铰刀分为直柄机用铰刀和锥柄机用铰刀
铰刀精度有D4，H7，H8，H9等精度等级。
按铰孔的形状分圆柱形、圆锥形和阶梯形3种；
安装夹方法分带柄式和套装式两种；
按齿槽的形状分直槽和螺旋槽两种。
