螺纹法兰的标准尺寸对照表【大全】

大家知道螺纹法兰的标准尺寸对照表是怎样的吗？下面小编与大家一同分享一下，希望对各位有所帮助。

PN0.6 Mpa螺纹法兰尺寸

公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
10	17.2	12	25	3	20	0.37	3/8	50	60.3	16	80	5	28	1.70	2
15	21.3	12	30	3	20	0.43	1/2	65	76.1	16	100	6	32	2.29	21/2
20	26.9	14	40	4	24	0.65	3/4	80	88.9	18	110	6	34	3.40	3
25	33.7	14	50	4	24	0.81	1	100	114.3	18	130	6	40	3.82	4
32	42.4	16	60	5	26	1.28	11/4	125	139.7	18	160	6	44	4.91	5
40	48.3	16	70	5	26	1.52	11/2	150	168.3	20	185	8	44	5.72	6

PN1.0 MPa螺纹法兰尺寸

公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
10	17.2	14	30	3	22	0.64		50	60.3	20	84	5	34	3.04	2
15	21.3	14	35	3	22	0.71		65	76.1	20	104	6	32	3.72	
20	26.9	16	45	4	26	1.02		80	88.9	20	118	6	34	4.16	3
25	33.7	16	52	4	28	1.23	1	100	114.3	22	140	6	40	5.16	4
32	42.4	18	60	5	30	1.96		125	139.7	22	168	6	44	6.66	5
40	48.3	18	70	5	32	2.31		150	168.3	24	195	8	44	8.45	6

PN1.6 MPa螺纹法兰尺寸

公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
10	17.2	14	30	3	22	0.64		50	60.3	20	84	5	34	3.04	2
15	21.3	14	35	3	22	0.71		65	76.1	20	104	6	32	3.72	
20	26.9	16	45	4	26	1.02		80	88.9	20	118	6	34	4.16	3
25	33.7	16	52	4	28	1.23	1	100	114.3	22	140	6	40	5.16	4
32	42.4	18	60	5	30	1.96		125	139.7	22	168	6	44	6.66	5
40	48.3	18	70	5	32	2.31		150	168.3	24	195	8	44	8.45	6

PN2.5 MPa螺纹法兰尺寸

公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
10	17.2	14	30	3	22	0.64		50	60.3	20	84	5	34	3.04	2
15	21.3	14	35	3	22	0.71		65	76.1	22	104	6	38	4.00
20	26.9	16	45	4	26	1.02		80	88.9	24	118	6	40	4.96	3
25	33.7	16	52	4	28	1.23	1	100	114.3	24	145	6	44	6.64	4
32	42.4	18	60	5	30	1.96		125	139.7	26	170	6	48	8.96	5
40	48.3	18	70	5	32	2.31		150	168.3	28	200	8	52	11.4	6

PN4.0 MPa螺纹法兰尺寸

公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	法兰颈		法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in	公称通径 DN	钢管外径 A	法兰厚度 C	N	R	法兰高度 H	法兰理论质量/ kg	管螺纹规格Rc、 Rp或NPT/ in
10	17.2	14	30	3	22	0.64		50	60.3	20	84	5	34	3.04	2
15	21.3	14	35	3	22	0.71		65	76.1	22	104	6	38	4.00
20	26.9	16	45	4	26	1.02		80	88.9	24	118	6	40	4.96	3
25	33.7	16	52	4	28	1.23	1	100	114.3	24	145	6	44	6.64	4
32	42.4	18	60	5	30	1.96		125	139.7	26	170	6	48	8.96	5
40	48.3	18	70	5	32	2.31		150	168.3	28	200	8	52	11.4	6

扩展资料：

螺纹法兰及其使用注意事项介绍：

法兰是一种能让轴与轴相互连接、能让两个设备连接在一起的零件，在管道系统中是比较重要的。我们也都知道，法兰的分类方式很多，可以按照法兰材质分类，可以按照法兰是否标准分类，可以按照法兰生产时的标准分类……如果大家足够仔细的话，你会发现：不管是化工行业标准、石化行业标准、机械行业标准，还是国家标准，按照这些标准生产出来的法兰之中都有螺纹法兰。那么，什么是螺纹法兰？螺纹法兰该怎么使用？

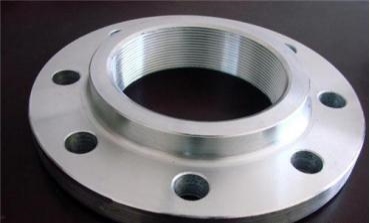

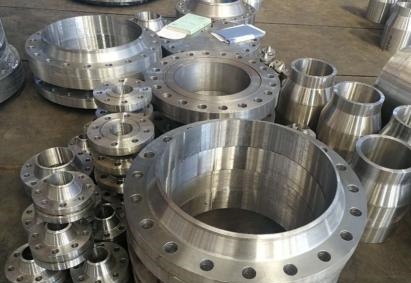

螺纹法兰，顾名思义就是在法兰中间的孔加工，把圆滑的孔加工为管螺纹，再把这螺纹法兰跟螺纹管配合使用，属于非焊接法兰。因为螺纹法兰与管道的连接方式不是采用焊接的方式，而是采用螺纹连接方式，安装时，在加工好的螺纹管上缠麻抹铅油，将螺纹法兰拧紧即可，所以使用螺纹法兰的好处是可以拆卸跟加紧，更便于机器的清洁跟维修。

不过，要想让螺纹法兰发挥其应有的密封作用，螺纹法兰使用时，也需要注意一些事情，如：

（1）不同的机器安装、不同规格的设施配备所需要的螺纹法兰大小和规格都是不一样的，因此，国家为了统一标准，定出了螺纹法兰的标准尺寸，如：内径为48到408.6毫米不等的螺纹法兰，符合了广泛使用的条件，所以这样的螺纹法兰使用范围较广，一般法兰外径都是50-840毫米左右，螺栓厚度是14-52毫米，螺栓孔距是4-36毫米，这是法兰规格表里面写的。

（2）螺纹法兰的使用，需要有螺纹管，而且为符合螺纹法兰的尺寸大小，螺纹管也有了相对应范围广的规格，这些螺纹管的制作材料一般跟螺纹法兰相同，以达到质量一致配备完整的效果。

目前，螺纹法兰跟螺纹管基本上都是使用钢材料制作。因为钢材料的抗压性比较强，在安装的过程中还不容易破碎，非常方便，同时防腐性也相对其他材料来说是比较好的。

（3）螺纹法兰虽便于机器的清洁与维修，但并不是在任何情况下都适合使用螺纹法兰。因为螺纹管受环境的影响比较强烈，螺纹管道内的温度起伏比较大，因此在20摄氏度以上或-40度以下的环境下，还是使用焊接式法兰比较好。
