激光机打标机图案变形原因及解决办法【技巧】

为什么激光打标机打出的图像变形？随小编一起来看看吧。

激光打标机打出的图像变形有很多原因，要不就是图形自己没做好，要么就是参数没调好，如果出现这种问题，我们可以通过以下下几种方法检测调整！

激光打标在作图时图形自己没有做好，可以重做调整。
2、设备参数没有调好，重新调解失真校正里面的枕形胀形和水平笔直较正。
3、设备振镜没有调好。重新调试。
4、打标机打标软件或者系统有问题，需重新安置打标软件或系统。
5、振镜坏，调换振镜测试。

扩展资料：

激光打标机打标图文深浅不一的原因及解决方法：

 激光打标机是一种高科技的现代技术设备，激光打标机设备应用的范围比较广泛，在各种电子元器件，建材等上面的字很多都是利用激光打标机打上去的。不过这种设备在使用的时候也会出现一些故障，比如说打标文字和图案深浅不一等问题，怎么解决呢？出现这种情况的原因又是什么？

1、镜头有污渍或者是有擦伤
解决方法：如果是有污渍的话可以使用棉签和酒精对镜头、扩束镜、聚焦镜进行擦洗，擦干净表层的物质就可以，切记不可用硬物去擦拭镜片；如果镜片有划痕或者有其他损坏那么就只能更换打标机镜头。

2、光路出现了偏离的情况

解决方法：如果是光路偏离了，只需要重新调节一下光路就可以。

3、打标速度过快以及填充方式的不合理

解决方法：降低打标的速度，对原来的填充方式进行调整，另外要确定工件是不是出于处于上面，对焦点进行重新的调整。

4、打标机的电流问题

解决方法：如果是因为设备的电源电流过小的话也会影响到打标出来的图文深浅不一，这个时候要加大激光电源的电流，减少打标机的频率，让打标机可以正常的运行，避免打标上去的字过浅的情况。

激光打标机红光的作用及调整方法：

对于了解激光打标机设备的都知道，一般激光打标机都带红光指示、红光调节，但是也有一部风激光达标设备是没有这个功能的，所以准备采购激光打标设备时一定要咨询清楚。那么红光调节到底有什么作用，怎么调节?

　　1、位置定位：
　　仅当设置了标志的位置时，才能有效地进行加工和生产。 作为激光打标机打标定位的指标，根据不同的打标机软件，可分为打标重点指示，打标9点指示，打标长度和宽范围指示，打标整体模拟指示等。 打标机。 多种指示方法。
　　2、调整谐振腔光路：
　　谐振器的工作原理基于腔体中的多光束干涉。 干涉的基本条件之一是光束空间的重合，这要求我们非常精确地控制光束的方向，并将其耦合到腔中，即光腔耦合。
　　整激光打标机的红光调节方法：
　　红光也可以用作激光打标机的焦点，即打标距离的指示(即有时会出现 红灯不显示，有时会出现红灯，但是只有当红灯闪烁时，它才能发光。 “两个红灯点之间的距离与在场镜上标记的距离一致，因此每次更换产品时，用钢尺测量标记距离，可以减少操作步骤并提高标记速度 。

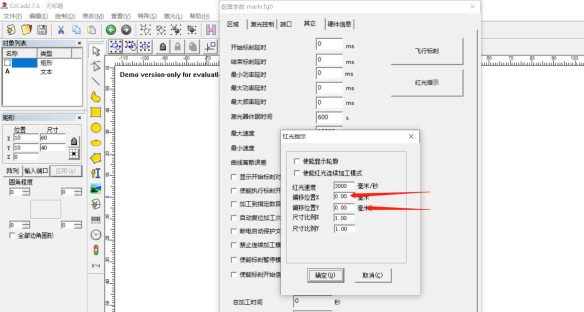

最新调整红光的方法：先在打标机软件里画一个矩形，正方形长方形都可以，在工件上把这个矩形打出来，不要挪动位置，然后打开软件下方的参数，再进入其他选项，然后我们就会看到红光指示，接着点开，这个时候我们只选择调整偏移位置x和y 就可以设置红光了。调整后保存，然后再打开红光看红光指示和刚才打出来的矩形4个边有没重叠，一次性一般是调整不好的，多次重复这个步骤。直到红光和刚才打出来的四边形矩形重叠就完成了红光的设置。
