油缸密封圈规格型号表【下载】
以下为油缸密封圈规格型号表，一起来看看吧。
油缸密封圈规格型号 | ||||
|
|
|
|
|
| 名称 | 规格型号 | 数量 | 备注 |
Φ230/Φ160 烧结炉 | O型圈 | Φ230×5.7 | 1 |
|
雷型圈 | Φ160×Φ180×16.5 | 1 |
| |
山型圈 | Φ230 | 1 |
| |
活塞导向环 | Φ230 | 2 |
| |
防尘圈 | Φ160×Φ184×9 | 1 |
| |
|
|
|
|
|
Φ280/Φ200 烧结炉 | 名称 | 规格型号 | 数量 |
|
O型圈 | Φ265×7 | 1 |
| |
雷型圈 | Φ200×Φ220×16.5 | 1 |
| |
格米圈 | Φ280 | 1 |
| |
YXD | Φ280×Φ264×18 | 2 | 修前 | |
防尘圈 | Φ200×Φ220×9 | 1 | 修后，钢研 | |
|
|
|
|
|
Φ180 热压机 | 山型圈 | φ180 | 1 |
|
活塞导向环 | φ180 | 2 |
| |
O型圈 | φ180×5.7 | 1 |
| |
雷型圈 | φ120×136×13 | 1 |
| |
挡圈 | φ120×8×4 | 1 |
| |
导向环 | φ120×22×3 | 2 |
| |
防尘圈 | φ120 | 1 |
| |
|
|
|
|
|
Φ160×150/180 热压机（三磨所） | YX圈 | D160×5.3 | 1 |
|
YX圈 | d105 | 1 |
| |
O型圈 | Dn145×7.0 | 3 |
| |
O型圈 | Dn50×5.3 | 2 |
| |
O型圈 | Dn106×5.3 | 1 |
| |
无骨架防尘圈 | Dn105 | 1 |
| |
|
|
|
|
|
Φ160×150/180 热压机（焦作 老贾） | 鼓形圈 | 160×135×30 | 1 |
|
活导 | 160×12.5×12 | 2 |
| |
雷型圈 | Φ105×121×13 | 1 |
| |
O型圈 | Ф85×5.7 | 1 |
| |
O型圈 | Ф160×5.7 | 1 |
| |
防尘圈 | J105 | 1 |
| |
| 名称 | 规格型号 | 数量 | 备注 |
Φ160×150/180 热压机（王支北）新 | 山型圈 | Φ160×9 | 1 |
|
活塞导向环 | Φ160×4×12 | 2 |
| |
雷型圈 | Φ105×121×13 | 1 |
| |
O型圈 | Φ160×5.7 | 1 |
| |
防尘圈 | J105 | 1 |
| |
|
|
|
|
|
Φ125×150/180 热压机（王支北）新 | 山型圈 | Φ125 |
|
|
O型圈 | Φ125×3.1 |
|
| |
雷型圈 | Φ105×121×13 |
|
| |
防尘圈 | Φ105 |
|
| |
|
|
|
|
|
上置油缸冷压机 （CP100） | Yx圈 | d=160 | 1 |
|
| D=220 | 2 |
| |
O型圈 | Φ220×8.6 | 1 |
| |
| Φ175×8.6 | 1 |
| |
J型防尘圈 | Φ160 | 1 |
| |
|
|
|
|
|
上置油缸冷压机 （CP160） | Yx圈 | d=220 | 1 |
|
| D=280 | 1 | ？ | |
O型圈 | D235×8.6 | 1 |
| |
| D280×8.6 | 1 |
| |
J型防尘圈 | Φ220 | 1 |
| |
|
|
|
|
|
上置油缸冷压机 （CP200） | Yx圈 | d=240 | 1 |
|
| D=320 | 2 |
| |
O型圈 | Φ307×7 | 1 |
| |
| Φ250×5.7 | 1 |
| |
J型防尘圈 | Φ240 | 1 |
| |
耐磨带 | 1100×20×2 | 1 |
| |
800×20×2 | 1 |
| ||
|
|
|
|
|
上置油缸冷压机 （CP250小） | Yx圈 | d=280 | 1 |
|
| D=340 | 2 |
| |
O型圈 | Φ340×8.6 | 1 |
| |
| Φ295×8.6 | 1 |
| |
J型防尘圈 | Φ280 | 1 |
| |
|
|
|
|
|
下置油缸冷压机 | Yx圈 | O型圈 | 数量 |
|
d＝200 | Φ215×8.6 | 1 | CP100 | |
d＝280 | Φ295×8.6 | 1 | CP160 | |
d＝320 | Φ335×8.6 | 1 | CP200 | |
d＝340 | Φ335×8.6 | 1 | CP250 | |
d＝380 | Φ395～400×8.6 | 1 | CP315 大 | |
d＝360 | Φ375～380×8.6 | 1 | CP315 小 | |
|
|
|
|
|
MX-18混料机减速机 | 输入端 45*65*12；输出端 50*80*12 |
|
|
|
|
|
|
|
|
Ф40油缸 （碾压机） | 名称 | 规格 | 单位 | 数量 |
YXD圈 | Ф28×Ф36×10 | 件 | 1 | |
O型圈 | Ф50×3.1 | 件 | 2 | |
O型圈 | Ф40×3.1 | 件 | 2 | |
挡圈 | Ф40×Ф35×1.5 | 件 | 2 | |
防尘圈 | Ф28×Ф40×5 | 件 | 1 | |
|
|
|
|
|
Ф50油缸 （碾压机） | YXD圈 | Ф35×Ф43×10 | 件 | 1 |
O型圈 | Ф50×5.7 | 件 | 1 | |
O型圈 | Ф60×3.1 | 件 | 2 | |
挡圈 | Ф50×Ф40×2 | 件 | 2 | |
挡圈 | Ф60×Ф55×1.5 | 件 | 2 | |
防尘圈 | Ф35×Ф47×5 | 件 | 1 | |
|
|
|
|
|
CP40冷压机 125油缸 | 山形圈 | Ф125 | 个 | 1 |
活塞导向环 | Ф125 | 个 | 2 | |
O型圈 | Ф125×3.1 | 个 | 1 | |
蕾形圈 | Ф105×13 | 个 | 1 | |
防尘圈 | Ф105 | 个 | 1 | |
|
|
|
|
|
| ||||
φ125X160 自动冷压机密封件清单(韩修） | 名称 | 规格 | 材料 | 数量 |
高端组合活塞杆 | φ125×φ110×15.8 | 聚氨酯。聚甲醛。橡胶P229 | 1套 | |
星型组合USA | φ90×φ105×10 | 聚氨酯.橡胶P229 | 1件 | |
UHS | φ90×φ105×9 | 聚氨酯 | 1件 | |
导向环 | φ90×3×20 | 聚甲醛 | 1件 | |
O型密封圈 | φ125×5.7 | 橡胶P229 | 2件 | |
耐磨带 | 10×3×388 | F4青铜 | 1件 | |
JF防尘圈 | φ90×φ104×6 | 橡胶P907 | 1件 | |
法兰侧面打有H字头及日期 | ||||
|
|
|
|
|
|
|
|
|
|
φ125X160 自动冷压机密封件清单(焦作） | 名称 | 规格 | 材料 | 数量 |
JF防尘圈 | φ90×φ104×6 | 橡胶P907 | 1件 | |
Yxd | φ90×φ102×14 | 进口聚氨酯（兰，绿） | 1件 | |
斯特封 | φ90×6.3 | F4青铜+橡胶P229 | 1套 | |
鼓型圈 | φ125×φ105×34 | 橡胶组件 | 1件 | |
鼓型圈用活塞导向环 | φ125 | 聚甲醛 | 1件 | |
O型圈 | φ125×5.7 | 橡胶P229 | 1件 | |
O型圈 | φ70×3.1 | 橡胶P229 | 1件 | |
|
|
|
|
|
φ125X160 自动冷压机密封件清单(焦作作废） | ||||
序号 | 名称 | 规格 | 材料 | 数量 |
1 | 孔用鼓型圈 | φ125×φ105×34 |
| 1套 |
2 | CY52防尘圈 | D90 |
| 1件 |
3 | CY115轴用挡圈 | D90 |
| 1件 |
4 | CKS内滑环 | D90 |
| 2件 |
5 | O型圈 | φ125×5.7 |
| 2件 |
6 | O型圈 | φ70×3.1 |
| 2件 |
7 |
|
|
|
|
无标识 | ||||
|
|
|
|
|
RH200油缸密封圈 （王支北） | 名称 | 规格 | 材料 | 数量 |
格来圈 | φ320×8.1 |
| 1 | |
O型圈 | φ320×8.6 |
| 1 | |
挡圈 | φ320×305×2.5 |
| 1 | |
蕾型圈 | φ240×260×16.5 |
| 1 | |
挡圈 | φ240×10×4 |
| 1 | |
导向环 | φ240×3×25 |
| 1 | |
防尘圈 | φ240 |
| 1 | |
卡箍 | φ320×4×20 |
| 2 | |
扩展资料：
液压缸密封圈的安装方法：
液压缸是将液压能转变为直线运动机械功的一种能量转换的液压执行元件。安装前，应首先检查密封件表面质量，密封件的几何尺寸和精度都要符合标准要求。
安装液压缸密封圈的方法：
安装前，应首先检查密封件表面质量，不得有飞边、毛刺、裂痕、切边。气孔和疏松等缺陷，密封件的几何尺寸和精度都要符合标准要求。

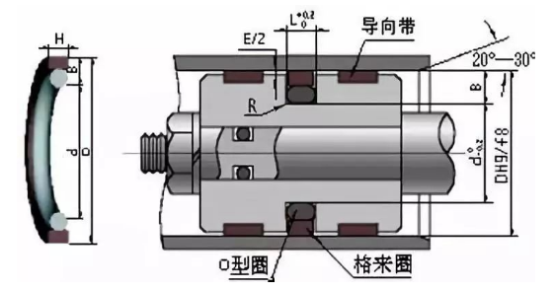

孔用组合密封圈由O形圈和耐磨环组成(见图1)。
由于O形圈弹性较大，安装比较容易;而耐磨环弹性较差，如果直接安装则活塞的各台阶、沟槽容易划伤其密封表面，影响密封效果。为保证耐磨环安装时不被损坏，应采取一定的安装措施。耐磨环主要由填充聚四氟乙烯(PTFE)材料制成，具有耐腐蚀的特性，热膨胀系数较大，故安装前先将其在100℃的油液中浸泡20min，使其逐渐变软，然后用图2所示工装将其装入活塞的沟槽中。

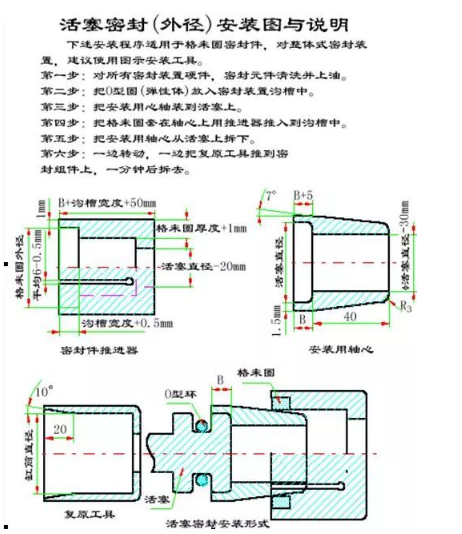

图2所示工装由定位套和涨套组成。定位套头部有5o倒角，用于引导O形圈和耐磨环装入活塞端部沟槽。涨套由弹性较好的65 Mn钢经热处理制成，加工成均匀对称的8瓣结构。需要注意的是，加工各瓣底部的小孔时，分度要均匀，铣开各瓣时应使锯口对准小孔的中心，以保证涨套各瓣能均匀涨开。同时各部位都应进行(光滑)倒角，以免损坏密封圈。
每一种规格的密封圈都应有一套对应的工装来保证其装配要求。安装完成后不允许密封圈有折皱、扭曲、划伤和装反的现象存在。
图3所示为液压缸缸筒，缸筒上的螺纹孔常安排在焊接工序之后加工，这样就不可避免地要在螺纹孔出口与缸筒内壁的交界处产生毛刺。为清除毛刺，必须设计制做专用刀具对其进行加工，达到光滑过渡的目的。专用刀具的结构。使用时，先将刀杆从螺纹孔中插人，然后从侧面将刀头安装在刀杆上，旋转刀杆即可将毛刺除掉并加工出光滑完整的表面。
另一类密封件是聚氨酯材质的Y形密封圈因其具有高硬度、高弹性、耐油、耐磨和耐低温等优点，广泛用于液压油缸中。它的内、外唇根据轴用或孔用可制成不等高形状，以起到密封和自身保护的作用。不等高唇Y形圈，其短唇与密封面接触，滑动摩擦阻力小，耐磨性好，寿命长;长唇与非相对运动表面有较大的预压缩量，工作时不易窜动。
由于聚氨酯材质的Y形圈硬度高、预压缩量大，在安装、更换时常常会造成密封圈被挤破、翻卷和咬边等损坏现象，从而起不到应有的密封效果，甚至失效。装配时，我们曾用螺丝刀将密封唇沿缸径往里压;或用细铁丝将密封圈的外唇捆紧，使其外径小于缸的内径，然后将密封圈送入缸内，再将细铁丝抽出。但这两种装法都容易将密封圈划伤，导致密封失效，增加维修时间。针对这种情况，我们用0.lmm厚的冷轧钢带或铜皮将其剪成长方形，其长度等于Y形圈外径的周长，然后用它将密封圈裹紧，再一点一点地送入液压缸缸筒中，待外唇口全部进入缸筒后再将其抽出，安装效果较好。
