拖链选型计算方法【秘籍】
1. 拖链是什么
拖链是为了保护电缆、气管、水管等胶管，使用在各种机械设备运作部位，为机械设备所附着的电缆胶管等在运行中不发生缠绕，扭曲和损坏而使用的产品，根据使用环境及用途不同，其材质使用塑料或钢制，特殊环境除外，一般主要使用工程塑料。
2. 拖链的用途
适合于使用在往复运动的场合，能够对内置的电缆油管、气管，水管等起到牵引和保护作用。
拖链每节都能打开，便于安装和维修，运动的噪音低、耐磨、可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
3. 拖链的结构

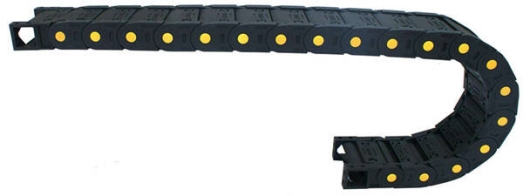

拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便、不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。
4. 拖链分类
按材料分为塑料和钢制，塑料拖链又可分为塑料盖拖链、铝盖、全封闭、洁净室、长距离等。

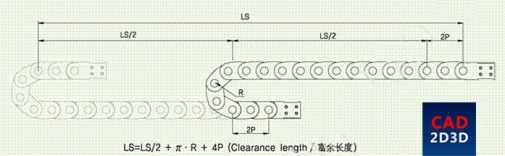

5. 拖链长度选定方法
LS：行程，P：拖链节距，R：弯曲半径。
6. 拖链弯曲半径选定方法
在有电缆及胶管的尺寸数量下直接按照样本上表示的弯曲半径( R )进行选定即可，若没有相关的尺寸数量，请以最大电缆或胶管外径为基准按以下范围进行选定
电缆: R min>6~8x中（电缆的最大外径）
气管: Rmin>8~ 10 xφ（气管的最大外径）
液压油管: Rmin>12~15x φ （油管的最大外径）
7. 具体案例CDP055

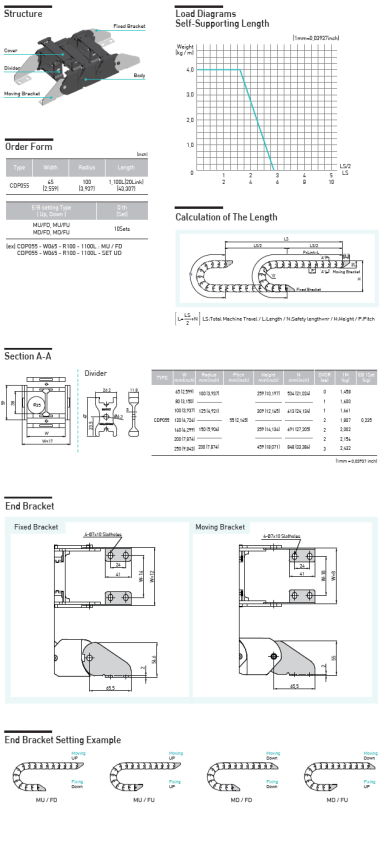

下面以塑料盖拖链CDP055为例，介绍拖链的结构。
5. 规格参数：
材料：工程塑料（含玻璃纤维）
速度：3m/sec
温度：-25~125℃

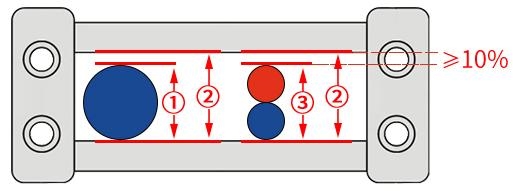

保证电线电缆与拖链内部至少留10%的高度空间
备注拖链内高②≥电线电缆直径①x10%,若重叠按(重叠后实际高度③)作为电线电缆直径。
其次内宽选择

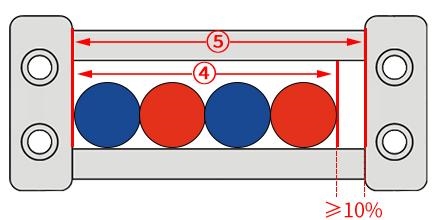

保证电线电缆与拖链内部至少留10%的宽度空间
备注：拖链内宽④≥电线电缆并列后宽度⑤x10%。

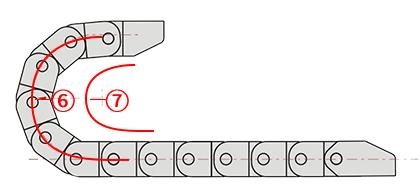

最后弯曲半径选择：
保证电线电缆与拖链内部至少留10%的弯曲空间
备注：拖链的弯曲半径⑥≥电线电缆的弯曲半径⑦x10%
电线电缆放置原则：应该留有15%的剩余空间，让内置电线电缆可以自由活动在半径方向上对拖链不产生拉力。
拖链选型必读：
1、拖链规格定义
单位为mm，是以(内高x内宽)定义的；
2、拖链弯曲总高度计算
拖链弯曲后的(总高度=弯曲半径x2+外高)；例如：25x38,弯曲半径R55
拖链弯曲后的总高度=55x2+40=150mm
