带轴承座轴承承重等级【汇总】

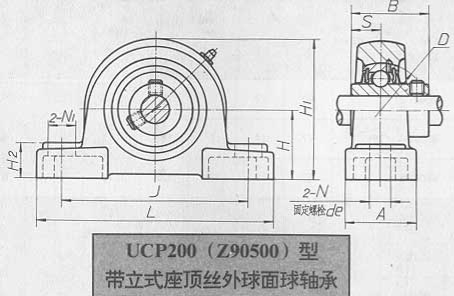

小编整理了带轴承座轴承承重等级及尺寸、代号、配合轴径详细见下表：

带座轴承等级		外形尺寸											带座轴承重量	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
带座轴承等级		D	B	S	L	J	H	H1	H2	A	N	N1	Kg	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
Z90501	UCWP201	40	27.4	11.5	125	96	30.2	57	14	36	13	19	0.6	90501	UC201	M10	17
Z90502	UCWP202	40	27.4	11.5	125	96	30.2	57	14	36	13	19	0.6	90502	UC202	M10	17
Z90503	UCWP203	40	27.4	11.5	125	96	30.2	57	14	36	13	19	0.6	90503	UC203	M10	17
Z90504	UCP204	47	31	12.7	127	95	33.3	65	14	38	13	19	0.7	90504	UC204	M10	20
Z90505	UCP205	52	34.1	14.3	140	105	36.5	71	15	38	13	19	0.8	90505	UC205	M10	25
Z90506	UCP206	62	38.1	15.9	165	121	42.9	83	17	48	17	23	1.3	90506	UC206	M14	30
Z90507	UCP207	72	42.9	17.5	167	127	47.6	93	18	48	17	23	1.6	90507	UC207	M14	35
Z90508	UCP208	80	49.2	19	184	137	49.2	100	18	54	17	23	1.9	90508	UC208	M14	40
Z90509	UCP209	85	49.2	19	190	146	54	106	20	54	17	23	2.2	90509	UC209	M14	45
Z90510	UCP210	90	51.6	19	206	159	57.2	114	21	60	20	26	2.6	90510	UC210	M16	50
Z90511	UCP211	100	55.6	22.2	219	171	63.5	126	23	60	20	26	3.3	90511	UC211	M16	55
Z90512	UCP212	110	65.1	25.4	241	184	69.8	138	25	70	20	26	4.6	90512	UC212	M16	60
Z90513	UCP213	120	65.1	25.4	265	203	76.2	151	27	70	25	31	5.9	90513	UC213	M20	65
Z90514	UCP214	125	74.6	30.2	266	210	79.4	157	27	72	25	31	6.6	90514	UC214	M20	70
Z90515	UCP215	130	77.8	33.3	275	217	82.6	163	28	74	25	31	7.4	90515	UC215	M20	75
Z90516	UCP216	140	82.6	33.3	292	232	88.9	175	30	78	25	31	9	90516	UC216	M20	80
Z90517	UCP217	150	85.7	34.1	310	247	95.2	187	32	83	25	31	11	90517	UC217	M20	85
Z90518	UCP218	160	96	39.7	327	262	101.6	200	33	88	27	33	13	90518	UC218	M22	90
	UCP220	180	108	42	380	308	115	225	40	95	30	38	16		UC220	M24

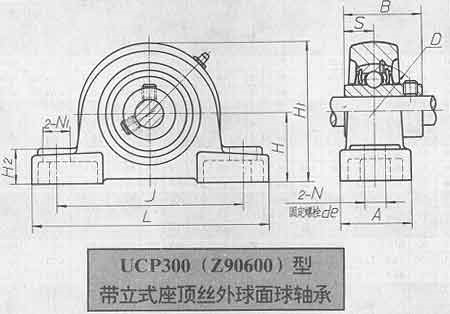

带轴承座轴承承重等级

带座轴承型号等级		外形尺寸											带座轴承重量	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
带座轴承型号等级		D	B	S	L	J	H	H1	H2	A	N	N1	Kg	配用轴承代号		配用轴承座代号		mm	mm
Z90605	UCP305	62	38	15	175	132	45	85	15	45	17	20	1.4	90605	UC305	Z605	P305	M14	25
Z90606	UCP306	72	43	17	180	140	50	95	18	50	17	20	1.8	90606	UC306	Z606	P306	M14	30
Z90607	UCP307	80	48	19	210	160	56	106	20	56	17	25	2.8	90607	UC307	Z607	P307	M14	35
Z90608	UCP308	90	52	19	220	170	60	116	22	60	17	27	3	90608	UC308	Z608	P308	M14	40
Z90609	UCP309	100	57	22	245	190	67	129	24	67	20	30	4.1	90609	UC309	Z609	P309	M16	45
Z90610	UCP310	110	61	22	275	212	75	143	27	75	20	35	5.8	90610	UC310	Z610	P310	M16	50
Z90611	UCP311	120	66	25	310	236	80	154	30	80	20	38	7.4	90611	UC311	Z611	P311	M16	55
Z90612	UCP312	130	71	26	330	250	85	165	32	85	25	38	9.4	90612	UC312	Z612	P312	M20	60
Z90613	UCP313	140	75	30	340	260	90	176	33	90	25	38	10	90613	UC313	Z613	P313	M20	65
Z90614	UCP314	150	78	33	360	280	95	187	35	90	27	40	12	90614	UC314	Z614	P314	M22	70
Z90615	UCP315	160	82	32	380	290	100	198	35	100	27	40	14	90615	UC315	Z615	P315	M22	75
Z90616	UCP316	170	86	34	400	300	106	210	40	110	27	40	18	90616	UC316	Z616	P316	M22	80
Z90617	UCP317	180	96	40	420	320	112	220	40	110	33	45	20	90617	UC317	Z617	P317	M27	85
Z90618	UCP318	190	96	40	430	330	118	235	45	110	33	45	24	90618	UC318	Z618	P318	M27	90
Z90619	UCP319	200	103	41	470	360	125	250	45	120	36	50	29	90619	UC319	Z619	P319	M30	95
Z90620	UCP320	215	108	42	490	380	140	275	50	120	36	50	35	90620	UC320	Z620	P320	M30	100
Z90621	UCP321	225	112	44	490	380	140	280	50	120	36	50	35	90621	UC321	Z621	P321	M30	105
Z90622	UCP322	240	117	46	520	400	150	300	55	140	40	55	45	90622	UC322	Z622	P322	M33	110
Z90624	UCP324	260	126	51	570	450	160	320	65	140	40	55	55	90624	UC324	Z624	P324	M33	120
Z90626	UCP326	280	135	54	600	480	180	355	75	140	40	55	72	90626	UC326	Z626	P326	M33	130
Z90628	UCP328	300	145	59	620	500	200	390	75	140	40	55	89	90628	UC328	Z628	P328	M33	140

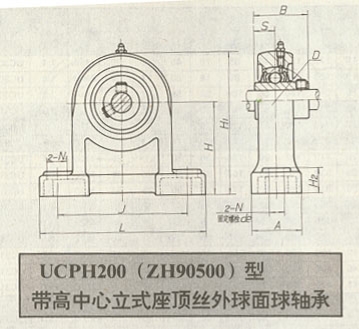

UCPH200(ZH90500)型带高中心立式座顶丝外球面球轴承参数表

带座轴承型号	外形尺寸											带座轴承重量	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
带座轴承型号	D	B	S	L	J	H	H1	H2	A	N	N1	Kg	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
ZH90503	40	27.4	11.5	127	95	70	101	15	40	13	19	1	90503	ZH503	M10	17
ZH90504	47	31	12.7	127	95	70	101	15	40	13	19	1	90504	ZH504	M10	20
ZH90505	52	34.1	14.3	140	105	80	114	16	50	13	19	1.2	90505	ZH505	M10	25
ZH90506	62	38.1	15.9	165	121	90	130	18	50	17	21	1.8	90506	ZH506	M14	30
ZH90507	72	42.9	17.5	167	127	95	140	19	60	17	21	2.4	90507	ZH507	M14	35
ZH90508	80	49.2	19	184	137	100	149	19	70	17	25	2.4	90508	ZH508	M14	40
ZH90509	85	49.2	19	190	146	105	157	20	70	17	25	3.7	90509	ZH509	M14	45
ZH90510	90	51.6	19	206	159	110	165	22	70	20	25	4.1	90510	ZH510	M16	50

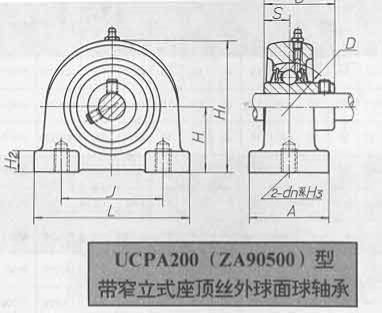

ZA90500(UCPA200)型带窄立式座顶丝外球面球轴承参数表

带座轴承型号	外形尺寸											带座轴承重量	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
带座轴承型号	D	B	S	L	J	H	H1	H2	H3	A	dN	Kg	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
ZA90503	40	27.4	11.5	76	52	30.2	62	11	12	40	M10	0.6	90503	ZA503	M10	17
ZA90504	47	31	12.7	76	52	30.2	62	11	12	40	M10	0.6	90504	ZA504	M10	20
ZA90505	52	34.1	14.3	84	56	36.5	72	12	15	45	M10	0.8	90505	ZA505	M10	25
ZA90506	62	38.1	15.9	94	66	42.9	84	12	18	50	M12	1.2	90506	ZA506	M12	30
ZA90507	72	42.9	17.5	110	80	47.6	95	13	20	55	M12	1.7	90507	ZA507	M12	35
ZA90508	80	49.2	19	116	84	49.2	100	13	20	58	M12	2	90508	ZA508	M12	40
ZA90509	85	49.2	19	120	90	54.2	108	13	22	60	M12	2.2	90509	ZA509	M12	45
ZA90510	90	51.6	19	130	94	57.2	116	14	25	64	M16	2.9	90510	ZA510	M16	50

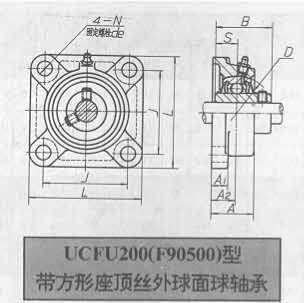

F90500型(UCFU200) 带方形座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸									带座轴承重量	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
带座轴承型号		D	B	S	L	J	A	A1	A2	N	Kg	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
F90503	UCFU203	40	27.4	11.5	76	54	27	11	17	12	0.6	90503		F503		M10	17
F90504	UCFU204	47	31	12.7	86	63.5	30	11	19	12	0.7	90504	UC204	F504	FU204	M10	20
F90505	UCFU205	52	34.1	14.3	95	70	30	13	19	12	0.9	90505	UC205	F505	FU205	M10	25
F90506	UCFU206	62	38.1	15.9	108	82.5	33	13	20	12	1.1	90506	UC206	F506	FU206	M10	30
F90507	UCFU207	72	42.9	17.5	117	92	36	15	21	14	1.5	90507	UC207	F507	FU207	M12	35
F90508	UCFU208	80	49.2	19	130	101.5	39	15	24	16	1.9	90508	UC208	F508	FU208	M14	40
F90509	UCFU209	85	49.2	19	137	105	40	16	24	16	2.3	90509	UC209	F509	FU209	M14	45
F90510	UCFU210	90	51.6	19	143	111	46	16	28	19	2.7	90510	UC210	F510	FU210	M16\M14	50
F90511	UCFU211	100	55.6	22.2	162	130	49	18	31	19	3.9	90511	UC211	F511	FU211	M16	55
F90512	UCFU212	110	65.1	25.4	175	143	53	18	34	19	4.7	90512	UC212	F512	FU212	M16	60
F90513	UCFU213	120	65.1	25.4	187	149.5	52	21	34	19	5.7	90513	UC213	F513	FU213	M16	65
F90514	UCFU214	125	74.6	30.2	193	152	54	22	35	19	6.1	90514	UC214	F514	FU214	M16	70
F90515	UCFU215	130	77.8	33.3	200	159	58	22	35	19	6.9	90515	UC215	F515	FU215	M16	75
F90516	UCFU216	140	82.6	33.3	208	165	58	22	35	23	8.1	90516	UC216	F516	FU216	M20	80
F90517	UCFU217	150	85.7	34.1	220	175	63	24	36	23	9.3	90517	UC217	F517	FU217	M20	85
F90518	UCFU218	160	96	39.7	235	187	68	24	42	23	11	90518	UC218	F518	FU218	M20	90
	UCFU220	180	108	42	265	210	74	28	44	27	12		UC220		FU220	M22

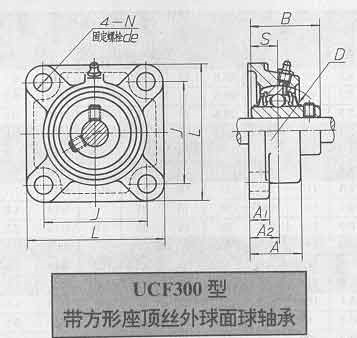

F90600型(UCF300) 带方形座顶丝外球面球轴承

带座轴承型号		外形尺寸									带座轴承重量	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
带座轴承型号		D	B	S	L	J	A	A1	A2	N	Kg	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
F90605	UCF305	62	38	15	110	80	29	13	16	16	1.1	90605	UC305	F605	F305	M14	25
F90606	UCF306	72	43	17	125	95	32	15	18	16	1.6	90606	UC306	F606	F306	M14	30
F90607	UCF307	80	48	19	135	100	36	16	20	19	2	90607	UC307	F607	F307	M16	35
F90608	UCF308	90	52	19	150	112	40	17	23	19	2.7	90608	UC308	F608	F308	M16	40
F90609	UCF309	100	57	22	160	125	44	18	25	19	3.4	90609	UC309	F609	F309	M16	45
F90610	UCF310	110	61	22	175	132	48	19	28	23	4.5	90610	UC310	F610	F310	M20	50
F90611	UCF311	120	66	25	185	140	52	20	30	23	5.5	90611	UC311	F611	F311	M20	55
F90612	UCF312	130	71	26	195	150	56	22	33	23	6.5	90612	UC312	F612	F312	M20	60
F90613	UCF313	140	75	30	208	166	58	22	33	23	7.9	90613	UC313	F613	F313	M20	65
F90614	UCF314	150	78	33	226	178	61	25	36	25	9.5	90614	UC314	F614	F314	M22	70
F90615	UCF315	160	82	32	236	184	66	25	39	25	12	90615	UC315	F615	F315	M22	75
F90616	UCF316	170	86	34	250	196	68	27	38	31	14	90616	UC316	F616	F316	M27	80
F90617	UCF317	180	96	40	260	204	74	27	44	31	16	90617	UC317	F617	F317	M27	85
F90618	UCF318	190	96	40	280	216	76	30	44	35	19	90618	UC318	F618	F318	M30	90
F90619	UCF319	200	103	41	290	228	94	30	59	35	22	90619	UC319	F619	F319	M30	95
F90620	UCF320	215	108	42	310	242	94	32	59	38	26	90620	UC320	F620	F320	M33	100
F90621	UCF321	225	112	44	310	242	94	32	59	38	27	90621	UC321	F621	F321	M33	105
F90622	UCF322	240	117	46	340	266	96	35	60	41	38	90622	UC322	F622	F322	M36	110
F90624	UCF324	260	126	51	370	290	110	40	65	41	50	90624	UC324	F624	F324	M36	120
F90626	UCF326	280	135	54	410	320	115	45	65	41	66	90626	UC326	F626	F326	M36	130
F90628	UCF328	300	145	59	450	350	125	55	75	41	90	90628	UC328	F628	F328	M36	140

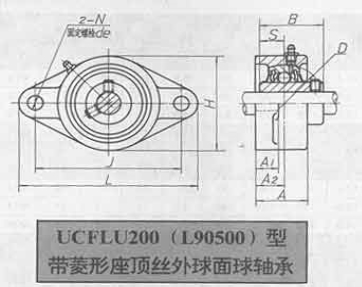

L90500型(UCFLU200) 带菱形座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸										带座轴承重量	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
带座轴承型号		D	B	S	L	J	H	A	A1	A2	N	Kg	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
L90503		40	27.4	11.5	99	76.5	54	27	11	17	12	0.6	90503		L503		M10	17
L90504	UCFLU204	47	31	12.7	113	90	60	30	11	19	12	0.6	90504	UC204	L504	FLU204	M10	20
L90505	UCFLU205	52	34.1	14.3	125	99	68	30	13	19	12	0.7	90505	UC205	L505	FLU205	M10	25
L90506	UCFLU206	62	38.1	15.9	142	116.5	80	33	13	20	12	1	90506	UC206	L506	FLU206	M10	30
L90507	UCFLU207	72	42.9	17.5	156	130	90	36	15	21	14	1.3	90507	UC207	L507	FLU207	M12	35
L90508	UCFLU208	80	49.2	19	172	143.5	100	39	15	24	14	1.7	90508	UC208	L508	FLU208	M12	40
L90509	UCFLU209	85	49.2	19	180	148.5	108	40	16	24	16	2	90509	UC209	L509	FLU209	M14	45
L90510	UCFLU210	90	51.6	19	190	157	115	46	16	28	18	2.5	90510	UC210	L510	FLU210	M16	50
L90511	UCFLU211	100	55.6	22.2	217	184	130	49	18	31	18	3.4	90511	UC211	L511	FLU211	M16	55
L90512	UCFLU212	110	65.1	25.4	235	202	140	53	18	34	18	4.3	90512	UC212	L512	FLU212	M16	60
L90513	UCFLU213	120	65.1	25.4	248	210	155	59	22	38	20.5	5		UC213		FLU213	M18	65
L90514	UCFLU214	125	74.6	30.2	257	216	160	62	22	38	20.5	5.6		UC214		FLU214	M18	70
L90515	UCFLU215	130	77.8	33.3	266	225	165	65	22	41	20.5	6.2		UC215		FLU215	M18	75

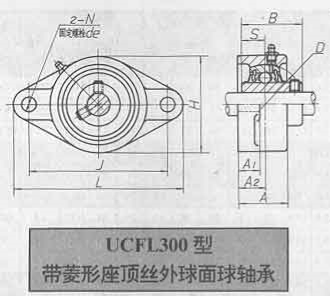

L90600型(UCFL300) 带菱形座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸										带座轴承重量	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
带座轴承型号		D	B	S	L	J	H	A	A1	A2	N	Kg	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
L90605	UCFL305	62	38	15	150	113	80	29	13	16	19	1.1	90605	UC305	L605	FL305	M16	25
L90606	UCFL306	72	43	17	180	134	90	32	15	18	23	1.5	90606	UC306	L606	FL306	M20	30
L90607	UCFL307	80	48	19	185	141	100	36	16	20	23	1.9	90607	UC307	L607	FL307	M20	35
L90608	UCFL308	90	52	19	200	158	112	40	17	23	23	2.5	90608	UC308	L608	FL308	M20	40
L90609	UCFL309	100	57	22	230	177	125	44	18	25	25	3.4	90609	UC309	L609	FL309	M22	45
L90610	UCFL310	110	61	22	240	187	140	48	19	28	25	4.4	90610	UC310	L610	FL310	M22	50
L90611	UCFL311	120	66	25	250	198	150	52	20	30	25	5.1	90611	UC311	L611	FL311	M22	55
L90612	UCFL312	130	71	26	270	212	160	56	22	33	31	6.1	90612	UC312	L612	FL312	M27	60
L90613	UCFL313	140	75	30	295	240	175	58	25	33	31	7.8	90613	UC313	L613	FL313	M27	65
L90614	UCFL314	150	78	33	315	250	185	61	28	36	35	9	90614	UC314	L614	FL314	M30	70
L90615	UCFL315	160	82	32	320	260	195	66	30	39	35	10	90615	UC315	L615	FL315	M30	75
L90616	UCFL316	170	86	34	355	285	210	68	32	38	38	13	90616	UC316	L616	FL316	M33	80
L90617	UCFL317	180	96	40	370	300	220	74	32	44	38	15	90617	UC317	L617	FL317	M33	85
L90618	UCFL318	190	96	40	385	315	235	76	36	44	38	18	90618	UC318	L618	FL318	M33	90
L90619	UCFL319	200	103	41	405	330	250	94	40	59	41	22	90619	UC319	L619	FL319	M36	95
L90620	UCFL320	215	108	42	440	360	270	94	40	59	44	27	90620	UC320	L620	FL320	M39	100
L90621	UCFL321	225	112	44	440	360	270	94	40	59	44	27	90621	UC321	L621	FL321	M39	105
L90622	UCFL322	240	117	46	470	390	300	96	42	60	44	33	90622	UC322	L622	FL322	M39	110
L90624	UCFL324	260	126	51	520	430	330	110	48	65	47	48	90624	UC324	L624	FL324	M42	120
L90626	UCFL326	280	135	54	550	460	360	115	50	65	47	58	90626	UC326	L626	FL326	M42	130
L90628	UCFL328	300	145	59	600	500	400	125	60	75	51	81	90628	UC328	L628	FL328	M45	140

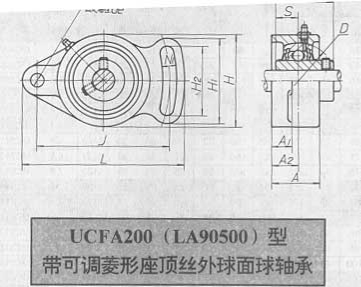

LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表

带座轴承型号	外形尺寸													带座轴承重量	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
带座轴承型号	D	B	S	L	J	H	H1	H2	A	A1	A2	N	N1	Kg	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
LA90500	40	27.4	11.5	102	78	60	54	40	25.5	12	15	10	10	0.7	90503	LA503	M8
LA90504	47	31	12.7	102	78	60	54	40	25.5	12	15	10	10	0.6	90504	LA504	M8	20
LA90505	52	34.1	14.3	125	98	68	65	51	27	14	16	12	13	0.8	90505	LA505	M10	25
LA90506	62	38.1	15.9	144	117	80	72	58	31	14	18	12	13	1.2	90506	LA506	M10	30
LA90507	72	42.9	17.5	161	130	90	82	66	34	16	19	15	15	1.5	90507	LA507	M12	35
LA90508	80	49.2	19	175	144	100	87	71	36	16	21	15	15	1.8	90508	LA508	M12	40
LA90509	85	49.2	19	181	148	108	90	72	38	18	22	15	15	2.2	90509	LA509	M12	45
LA90510	90	51.6	19	190	157	115	94	76	40	18	22	15	15	2.6	90510	LA510	M12	50
LA90511	100	55.6	22.2	219	184	130	104	86	43	20	25	16	17	3.6	90511	LA511	M14	55

LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表

带座轴承型号	外形尺寸													带座轴承重量	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
带座轴承型号	D	B	S	L	J	H	H1	H2	A	A1	A2	N	N1	Kg	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
LA90500	40	27.4	11.5	102	78	60	54	40	25.5	12	15	10	10	0.7	90503	LA503	M8
LA90504	47	31	12.7	102	78	60	54	40	25.5	12	15	10	10	0.6	90504	LA504	M8	20
LA90505	52	34.1	14.3	125	98	68	65	51	27	14	16	12	13	0.8	90505	LA505	M10	25
LA90506	62	38.1	15.9	144	117	80	72	58	31	14	18	12	13	1.2	90506	LA506	M10	30
LA90507	72	42.9	17.5	161	130	90	82	66	34	16	19	15	15	1.5	90507	LA507	M12	35
LA90508	80	49.2	19	175	144	100	87	71	36	16	21	15	15	1.8	90508	LA508	M12	40
LA90509	85	49.2	19	181	148	108	90	72	38	18	22	15	15	2.2	90509	LA509	M12	45
LA90510	90	51.6	19	190	157	115	94	76	40	18	22	15	15	2.6	90510	LA510	M12	50
LA90511	100	55.6	22.2	219	184	130	104	86	43	20	25	16	17	3.6	90511	LA511	M14	55

TY90500型(UCFC200) 带凸台圆形座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸												带座轴承重量	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
带座轴承型号		D	B	S	D1	D2	J	P	A	A1	A2	A3	N	Kg	配用轴承代号		配用轴承座代号		螺栓尺寸	配合轴径
TY90503		40	27.4	11.5	58	97	53	75	19	4	9	6	12	0.5	90503		TY503		M10	17
TY90504	UCFC204	47	31	12.7	62	100	55.1	78	20.5	5	10	7	12	0.7	90504	UC204	TY504	FC204	M10	20
TY90505	UCFC205	52	34.1	14.3	70	115	63.5	90	21	6	10	7	12	1	90505	UC205	TY505	FC205	M10	25
TY90506	UCFC206	62	38.1	15.9	80	125	70.7	100	23	8	10	8	12	1.3	90506	UC206	TY506	FC206	M10	30
TY90507	UCFC207	72	42.9	17.5	90	135	77.8	110	26	8	11	9	14	1.6	90507	UC207	TY507	FC207	M12	35
TY90508	UCFC208	80	49.2	19	100	145	84.8	120	26	10	11	9	14	2.1	90508	UC208	TY508	FC208	M12	40
TY90509	UCFC209	85	49.2	19	105	160	93.3	132	26	12	10	14	16	2.7	90509	UC209	TY509	FC209	M14	45
TY90510	UCFC210	90	51.6	19	110	165	97.6	138	28	12	10	14	16	3.1	90510	UC210	TY510	FC210	M14	50
TY90511	UCFC211	100	55.6	22.2	125	185	106.1	150	31	12	13	15	19	4.2	90511	UC211	TY511	FC211	M16	55
TY90512	UCFC212	110	65.1	25.4	135	195	113.1	160	36	12	17	15	19	5.3	90512	UC212	TY512	FC212	M16	60
TY90513	UCFC213	120	65.1	25.4	145	205	120.2	170	36	14	16	15	19	6	90513	UC213	TY513	FC213	M16	65
TY90514	UCFC214	125	74.6	30.2	150	215	125.1	177	40	14	17	18	19	7	90514	UC214	TY514	FC214	M16	70
TY90515	UCFC215	130	77.8	33.3	160	220	130.1	184	40	16	18	18	19	7.8	90515	UC215	TY515	FC215	M16	75
TY90516	UCFC216	140	82.6	33.3	170	240	141.4	200	42	16	18	18	23	9.3	90516	UC216	TY516	FC216	M20	80
TY90517	UCFC217	150	85.7	34.1	180	250	147.1	208	45	18	18	20	23	11	90517	UC217	TY517	FC217	M20	85
TY90518	UCFC218	160	96	39.7	190	265	155.5	220	50	18	22	20	23	13	90518	UC218	TY518	FC218	M20	90

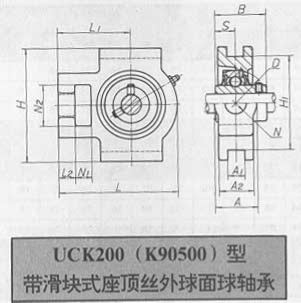

K90500型(UCK200) 带滑块座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸														带座轴承重量	配用轴承代号		配用轴承座代号		配合轴径
带座轴承型号		D	B	S	L	L1	L2	H	H1	A	A1	A2	N	N1	N2	Kg	配用轴承代号		配用轴承座代号		配合轴径
K90503	UCT203	47	31	12.7	94	61	10	89	76	32	12	21	19	16	32	0.8	90503	UC203	K503	T203	17
K90504	UCT204	47	31	12.7	94	61	10	89	76	32	12	21	19	16	32	0.8	90504	UC204	K504	T204	20
K90505	UCT205	52	34.1	14.3	97	62	10	89	76	32	12	24	19	16	32	0.9	90505	UC205	K505	T205	25
K90506	UCT206	62	38.1	15.9	113	70	10	102	89	32	12	28	22	16	37	1.3	90506	UC206	K506	T206	30
K90507	UCT207	72	42.9	17.5	129	78	13	102	89	37	12	30	22	16	37	1.7	90507	UC207	K507	T207	35
K90508	UCT208	80	49.2	19	144	88	16	114	102	49	16	33	29	19	49	2.3	90508	UC208	K508	T208	40
K90509	UCT209	85	49.2	19	144	87	16	117	102	49	16	35	29	19	49	2.4	90509	UC209	K509	T209	45
K90510	UCT210	90	51.6	19	149	90	16	117	102	49	16	37	29	19	49	2.5	90510	UC210	K510	T210	50
K90511	UCT211	100	55.6	22.2	171	106	19	146	130	64	22	38	35	25	64	3.8	90511	UC211	K511	T211	55
K90512	UCT212	110	65.1	25.4	194	119	19	146	130	64	22	42	35	32	64	4.7	90512	UC212	K512	T212	60
	UCT213	120	65.1	25.4	224	137	21	167	151	70	26	44	41	32	70	7		UC213		T213	65
	UCT214	125	74.6	30.2	224	137	21	167	151	70	26	46	41	32	70	7.3		UC214		T214	70
	UCT215	130	77.8	33.3	232	140	21	167	151	70	26	48	41	32	70	7.7		UC215		T215	75
	UCT216	140	82.6	33.3	235	140	21	184	165	70	26	51	41	32	70	8.4		UC216		T216	80
	UCT217	150	85.7	34.1	260	162	29	198	173	73	30	54	48	38	73	11		UC217		T217	85

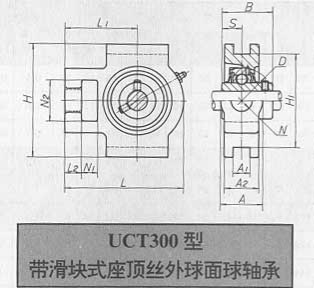

K90600型(UCT300) 带滑块座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸														带座轴承重量	配用轴承代号		配用轴承座代号		配合轴径
带座轴承型号		D	B	S	L	L1	L2	H	H1	A	A1	A2	N	N1	N2	Kg	配用轴承代号		配用轴承座代号		配合轴径
K90605	UCT305	62	38	15	122	76	12	89	80	36	12	26	26	16	36	1.4	90605	UC305	K605	T305	25
K90606	UCT306	72	43	17	137	85	14	100	90	41	16	28	28	18	41	1.8	90606	UC306	K606	T306	30
K90607	UCT307	80	48	19	150	94	15	111	100	45	16	32	30	20	45	2.4	90607	UC307	K607	T307	35
K90608	UCT308	90	52	19	162	100	17	124	112	50	18	34	32	22	50	3	90608	UC308	K608	T308	40
K90609	UCT309	100	57	22	178	110	18	138	125	55	18	38	34	24	55	4	90609	UC309	K609	T309	45
K90610	UCT310	110	61	22	191	117	20	151	140	61	20	40	37	27	61	5	90610	UC310	K610	T310	50
K90611	UCT311	120	66	25	207	127	21	163	150	66	22	44	39	29	66	6.4	90611	UC311	K611	T311	55
K90612	UCT312	130	71	26	220	135	23	178	160	71	22	46	41	31	71	7.6	90612	UC312	K612	T312	60
K90613	UCT313	140	75	30	238	146	25	190	170	80	26	50	43	32	70	9.7	90613	UC313	K613	T313	65
K90614	UCT314	150	78	33	252	155	25	202	180	90	26	52	46	36	85	11	90614	UC314	K614	T314	70
K90615	UCT315	160	82	32	262	160	25	216	192	90	26	55	46	36	85	14	90615	UC315	K615	T315	75
K90616	UCT316	170	86	34	282	174	28	230	204	102	30	60	53	42	98	16	90616	UC316	K616	T316	80
K90617	UCT317	180	96	40	298	183	30	240	214	102	32	64	53	42	98	20	90617	UC317	K617	T317	85
K90618	UCT318	190	96	40	312	192	30	255	228	110	32	66	57	46	106	22	90618	UC318	K618	T318	90
K90619	UCT319	200	103	41	322	197	31	270	240	110	35	72	57	46	106	25	90619	UC319	K619	T319	95
K90620	UCT320	215	108	42	345	210	32	290	260	120	35	75	59	48	115	32	90620	UC320	K620	T320	100
K90621	UCT321	225	112	44	345	210	32	290	260	120	35	75	59	48	115	32	90621	UC321	K621	T321	105
K90622	UCT322	240	117	46	385	235	38	320	285	130	38	80	65	52	125	40	90622	UC322	K622	T322	110
K90624	UCT324	260	126	51	432	267	42	355	320	140	45	90	70	60	140	55	90624	UC324	K624	T324	120
K90626	UCT326	280	135	54	465	285	45	385	350	150	50	100	75	65	150	69	90626	UC326	K626	T326	130
K90628	UCT328	300	145	59	515	315	50	415	380	155	50	100	80	70	160	84	90628	UC328	K628	T328	140

CL90500型(SAPFL200) 带冲压菱形座顶丝外球面球轴承参数表

带座轴承型号	外形尺寸									带座轴承重量	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
带座轴承型号	D	B	S	L	J	H	A	A1	N	Kg	配用轴承代号	配用轴承座代号	螺栓尺寸	配合轴径
CL90503	40	28.6	6.5	80	63.5	59	15	4	7.1	0.22	90503	CL203	M6	17
CL90504	47	31	7.5	90	71.5	66	17	4	9	0.22	90504	CL204	M8	20
CL90505	52	31	7.5	95	76	71	17	4	9	0.28	90505	CL205	M8	25
CL90506	62	35.7	9.0	112	90.5	84	19	5	11	0.48	90506	CL206	M10	30
CL90507	72	38.9	9.5	122	100	94	21	5	11	0.59	90507	CL207	M10	35

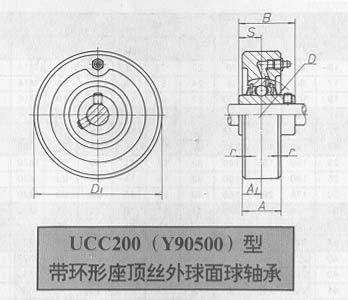

H90500型(UCC200) 带环形座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸							带座轴承重量	配用轴承代号		配用轴承座代号		配合轴径
带座轴承型号		D	B	S	D1	A	A1	r	Kg	配用轴承代号		配用轴承座代号		配合轴径
Y90503	UCWC203	40	27.4	11.5	67	20	10	1.1	0.5	90503		Y503		17
Y90504	UCC204	47	31	12.7	72	20	10	1.1	0.5	90504	UC204	Y504	C204	20
Y90505	UCC205	52	34.1	14.3	80	22	11	1.1	0.7	90505	UC205	Y505	C205	25
Y90506	UCC206	62	38.1	15.9	85	27	13.5	1.1	0.9	90506	UC206	Y506	C206	30
Y90507	UCC207	72	42.9	17.5	90	28	14	1.1	1	90507	UC207	Y507	C207	35
Y90508	UCC208	80	49.2	19	100	30	15	1.5	1.3	90508	UC208	Y508	C208	40
Y90509	UCC209	85	49.2	19	110	31	15.5	1.5	1.6	90509	UC209	Y509	C209	45
Y90510	UCC210	90	51.6	19	120	33	16.5	1.5	2	90510	UC210	Y510	C210	50
Y90511	UCC211	100	55.6	22.2	125	35	17.5	1.5	2.2	90511	UC211	Y511	C211	55
Y90512	UCC212	110	65.1	25.5	130	38	19	1.5	2.6	90512	UC212	Y512	C212	60
Y90513	UCC213	120	65.1	25.5	140	40	20	2	3.1	90513	UC213	Y513	C213	65

H90600型(UCC300) 带环形座顶丝外球面球轴承参数表

带座轴承型号		外形尺寸							带座轴承重量	配用轴承代号		配用轴承座代号		配合轴径
带座轴承型号		D	B	S	D1	A	A1	r	Kg	配用轴承代号		配用轴承座代号		配合轴径
Y90605	UCC305	62	38	15	90	26	13	1.5	1.1	90605	UC305	Y605	C305	25
Y90606	UCC306	72	43	17	100	28	14	1.5	1.4	90606	UC306	Y606	C306	30
Y90607	UCC307	80	48	19	110	32	16	2	1.8	90607	UC307	Y607	C307	35
Y90608	UCC308	90	52	19	120	34	17	2	2.2	90608	UC308	Y608	C308	40
Y90609	UCC309	100	57	22	130	38	19	2.1	2.7	90609	UC309	Y609	C309	45
Y90610	UCC310	110	61	22	140	40	20	2.1	3.3	90610	UC310	Y610	C310	50
Y90611	UCC311	120	66	25	150	44	22	2.1	3.9	90611	UC311	Y611	C311	55
Y90612	UCC312	130	71	26	160	46	23	2.1	4.8	90612	UC312	Y612	C312	60
Y90613	UCC313	140	75	30	170	50	25	2.1	5.8	90613	UC313	Y613	C313	65
Y90614	UCC314	150	78	33	180	52	26	3	6.6	90614	UC314	Y614	C314	70
Y90615	UCC315	160	82	32	190	55	27.5	3	7.8	90615	UC315	Y615	C315	75
Y90616	UCC316	170	86	34	200	60	30	3	9	90616	UC316	Y616	C316	80
Y90617	UCC317	180	96	40	215	64	32	3	11	90617	UC317	Y617	C317	85
Y90618	UCC318	190	96	40	225	66	33	3	12	90618	UC318	Y618	C318	90
Y90619	UCC319	200	103	41	240	72	36	3	15	90619	UC319	Y619	C319	95
Y90620	UCC320	215	108	42	260	75	37.5	3	19	90620	UC320	Y620	C320	100
Y90621	UCC321	225	112	44	260	75	37.5	3	19	90621	UC321	Y621	C321	105
Y90622	UCC322	240	117	46	300	80	40	4	28	90622	UC322	Y622	C322	110
Y90624	UCC324	260	126	51	320	90	45	4	35	90624	UC324	Y624	C324	120
Y90626	UCC326	280	135	54	340	100	50	4	42	90626	UC326	Y626	C326	130
Y90628	UCC328	300	145	59	360	100	50	4	49	90628	UC328	Y628	C328	140

本文分类：行业知识
本文标签：
浏览次数：4 次浏览
发布日期：2022/10/17 16:37:50
本文链接：https://zx.dmpsz.com/industry_knowledge/s3882.html
