电子传感器的接线方法【秘籍】

大家都知道传感器就是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。传感器几乎已经渗透到我们人类所有的领域，如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域，对我们人类的发展至关重要。今天贤集网小编要和大家讲的就是电子传感器，聊一聊电子传感器到底是什么，电子传感器有几根线？怎么接线？
一、电子传感器是什么
电子传感器是用来检测某给定物理系统的各种物理量的，这些量可以是：温度、光（光电）、磁场、应变压力、位移和转动加速度。也可以定义为从一个系统接受功率，通常以另一种形式将功率送到第二个系统中的器件。
电子传感器分类：按用途
压力敏和力敏传感器、位置传感器、液位传感器、能耗传感器、速度传感器、加速度传感器、射线辐射传感器、热敏传感器。
电子传感器分类：按原理
振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器、生物传感器等。
电子传感器分类：按输出信号
模拟传感器：将被测量的非电学量转换成模拟电信号。
数字传感器：将被测量的非电学量转换成数字输出信号（包括直接和间接转换）。
膺数字传感器：将被测量的信号量转换成频率信号或短周期信号的输出（包括直接或间接转换）。
开关传感器：当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。
根据不同的需求，传感器可以接成2线、3线、4线的。下面小编将以汽车中常见的几种电子传感器来给大家举例讲解。
1、ABS传感器是轮速传感器，用于检测车轮的转速，它其实就是一个电磁线圈，2线制。
2、节气门位置传感器有3线的，也有4线的；三线的里面就是个滑动变阻器，四线的里面除了有一个滑动变阻器之外还有一对怠速触点。
3、进气压力传感器一般是3线制的，两根形成供电电路，还有一根是信号线。
4、进气温度传感器一般是2线制的，一根是供电，另外一根是信号线。
5、冷却液温度传感器有2线制的，有3线制的，还有4线制的。2线制的一根供电，另外一根是信号线通ECU；3线制的一根供电，一根是是信号线通ECU，还有一根也是信号线连仪表板的水温表；4线制的，其中两根接ECU，另外的两根接仪表板的水温表。
6、曲轴转速位置传感器，有磁电式的和霍尔式的。磁电式的有2线制的也有3线制的，2线制的两根线都是信号线连接ECU；3线制的其中两根是信号线，另外还有一根是信号屏蔽线。霍尔式的是3线制的，两根形成供电电路，另外还有一根的信号线。
7、凸轮轴相位传感器和曲轴转速位置传感器是一样的，有磁电式的和霍尔式的。
8、爆震传感器有单线制的、2线制的和3线制的。单线制的就是一根信号线接ECU，地线是搭铁；2线制的一根是信号线连接ECU,另外一根是地线也是连接ECU；3线制的一根是信号线连接ECU,一根是地线也是连接ECU，还有一根是信号屏蔽线。
9、氧传感器的有单线制的、2线制的、3线制的和4线制的。单线制的只有一根线是信号线，接ECU；2线制的一根是信号线连接ECU，另外一根是地线也是连接ECU；3线制的一根是信号线连接ECU，另外两根是氧传感器加热线圈的供电的线路，一根接EFI继电器，一根接ECU；4线制的一根是信号线接ECU，一根是地线接ECU，一根是加热线圈供电线接EFI继电器，还有一根是加热线圈控制线接ECU。

EXC+正电源接红线，EXN+正反馈接蓝线，EXC-为电源负接黑线，EXN-为电源负反馈接黄色，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。

（2）四线制电子传感器接线方式

EXC+正电源接红线，EXC-为负电源接黑线，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。

（3）四线制电子传感器和六线制电子传感器的区别

电子传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法。四线制接法的电子传感器对二次仪表无特殊要求，使用起来比较方便，但当电缆线较长时，容易受环境温度波动等因素的影响;六线制接法的电子传感器要求与之配套使用的二次仪表具备反馈输入接口，使用范围有一定的局限性，但不容易受环境温度波动等因素的影响，在精密测量及长距离测量时具有一定的优势。

在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的

两种电子传感器接线方法简介（电子传感器的选用）

电子传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的电子传感器对二次仪表无特殊要求，使用起来比较方便，但当电缆线较长时，容易受环境温度波动等因素的影响;

另一种是六线制接法（如图1所示）。六线制接法的电子传感器要求与之配套使用的二次仪表具备反馈输入接口，使用范围有一定的局限性，但不容易受环境温度波动等因素的影响，在精密测量及长距离测量时具有一定的优势。

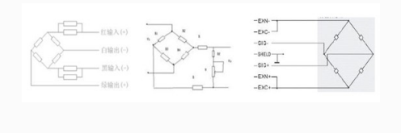

两种电子传感器接线电路图：

电子传感器的接线方法

在称重设备中，四线的电子传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

下面小编以称重指示控制仪F701中电子传感器接线图为例对其接线原理进行简单的分析。

F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中电子传感器接线图

电子传感器的接线方法

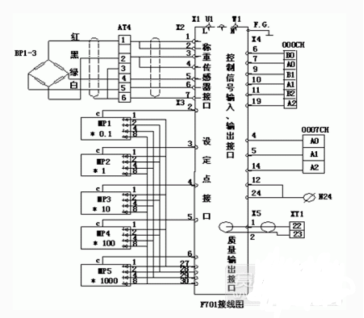

图2 电子传感器在称重指示控制仪F701中的接线图

（1） 电子传感器接口是一个7孔的接头，与现场的电子传感器接线方法有六线制和四线制两种，此系统采用四线制连接，1和2、3和4依次短接，而且将现场的三个传感器并联起来使用。

（2） 设定点接口通连接了一个5位码盘设定器，端子号6、5、4、3、2分别对应千百十个和十分位，27、28、29、30是8421编码的寻址数据，用于终值设置。F701既可以通过面板按键组合设置终值也可以通过连接外部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单位进行修正。

（3） 控制信号输入/输出接口用以连接外部信号输入和控制信号输出，从PLC送来3个信号，分别为去皮重（端子号4）、皮重复位（端子号5）和数据保持（端子号14）;每次称量前先去皮重，此时净重立即设置为零，到称量终值后数据保持，放料结束后再皮重复位，即再取消去皮操作，此时毛重和净重为同一数值，这样可保证每次称量的切片的净重量。

送到PLC有5个信号，分别为接近零（端子号6）、预置值（端子号7）、落差值（端子号9）、不足（端子号10）、过量（端子号11）、上限（端子号19）。

实际参数设置如下：上限值为1200kg，下限值为0kg，接近零为10kg，预置值1和2均为30kg（F701支持三档投料，此系统只用两档，所以预置值2信号未用），落差值为1.7kg，过量和不足均为0.8kg，终值为1000kg。

在PLC程序中落差值这一信号有时也当作终值信号使用，因为重量到落差值时关闭控制门结束投料，时间上只存在阀门关闭用时的间隔，此值的大小就是关闭控制门后还没有落到料斗内的切片重量。实际使用中即为（码盘设定器设为1000.0时）：重量在970kg（1000.0-30）前为快投料，在970kg时转为慢投料，在998.3kg（1000.0-1.7）时关闭控制门，这1.7kg就是落差量，理论上此时料斗内的切片量恰为1000kg;在排料过程时重量到了10kg时再延时5s关闭排料门即能确保料已排净，可进行下一步操作。

（4）质量输出接口可以将每次称量的终值数，以4-20mA模拟信号的形式送出，此系统设置为0mA对应0kg，20mA对应1200kg。
