滚动轴承用于支承轴及轴上零件，保持轴的旋转精度，减少转轴与支承之间的摩擦和磨损。那么滚动轴承公差配合的要求有哪些规定?接下来小编简单的带大家了解一下。

一、 组成

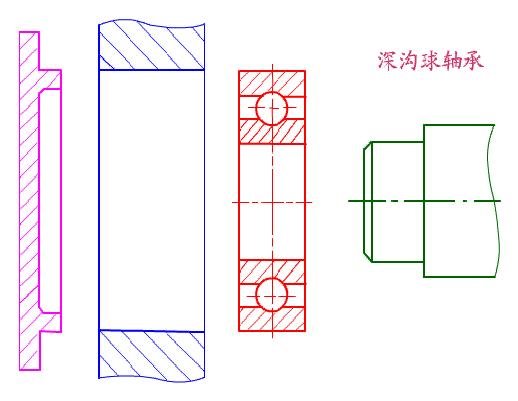

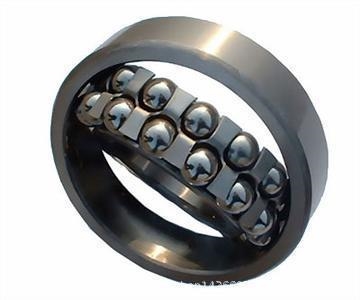

1外圈,2 内圈,3 滚动体,4保持架如图6-1、6-2

6-1

6-2

滚动轴承的精度包括：

1 尺寸公差:指内圈的内径、外圈的外径和宽度尺寸的公差。2 旋转精度:指内、外圈的径向跳动及端面跳动。

满足使用要求的前提下，选尽可能低的精度等级

选择依据：

1）机器功能对轴承部件的旋转精度要求；

2）机器工作转速的要求。

滚动轴承精度等级的选择

0级：在机械制造业中应用最广，称为普通级，用于旋转精度要求不高的一般机构。如减速器、水泵、压缩机等旋转机构。

6（6X）、5、4级：用于旋转精度和转速要求较高的旋转机构，如普通机床、磨床的主轴轴承；普通车床主轴的前轴承采用5级轴承，后轴承采用6级轴承。

2级：用于旋转精度和转速要求特别高的旋转机构。如精密坐标镗床、高精度仪器主轴等轴承。

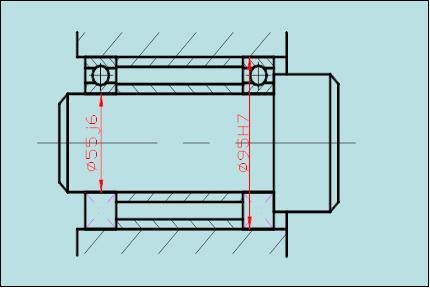

基准制

内圈与轴径:基孔制

外圈与壳体孔:基轴制

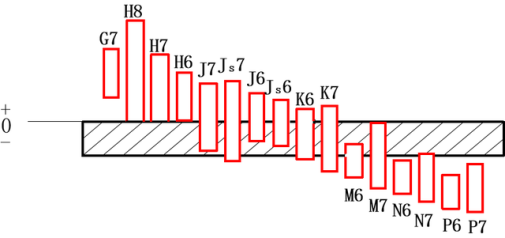

壳体孔的尺寸公差带

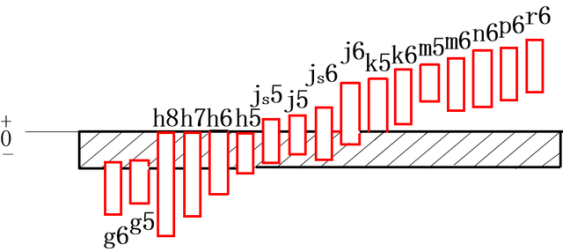

轴的尺寸公差带

1.当轴承的旋转精度要求较高时，应选用较高精度等级的轴承以及较高等级的轴颈、壳体孔公差；

2.对负荷较大而且旋转精度要求较高的轴承，为消除弹性变形和振动的影响，旋转套圈应避免采用间隙配合，但也不宜太紧；

3.对负荷较小，用于精密机床的高精度轴承，为避免相配孔、轴形状误差对旋转精度的影响，无论旋转套圈或非旋转套圈，与轴或孔的配合都希望有较小间隙

4.其它条件相同的情况下，轴承的旋转精度愈高，转速愈高，选用配合也应愈紧。

扩展资料：

轴承配合公差：

从公差带看，采用了过盈配合，轴承外圈必须压装或加热工件等方法才能装配。一般过盈配合选用N7、P7即可。但：查阅表格，居然用到了N5以上查不到数据了（φ80N5是-0.015、0.028）v极大地提高了加工难度，完全没有必要，是典型的浪费。

视工作场合与精度需要、满足使用要求即可，我们输送机械通常采用间隙配合也耐用、加工经济、客户更换方便等优势。过盈配合客户不一定喜欢，可能因为没有能力更换！

一般为过渡配合，  配合精度等级一般就选6级。

配合公差（fit tolerance）是指组成配合的孔、轴公差之和。它是允许间隙或过盈的变动量。 孔和轴的公差带大小和公差带位置组成了配合公差。 孔和轴配合公差的大小表示孔和轴的配合精度。 孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。 配合公差的大小=公差带的大小；配合公差带大小和位置=配合性质。　　

公差等级的选择

与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。

公差带的选择

当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷 0.06C <P≤ 0.12C 重载荷 0.12C<P

1) 轴公差带

安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。

2)外壳孔公差带

安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。当量径向载荷的大小也影响外圈的配合选择。

3) 轴承座结构形式的选择

滚动轴承的轴承座除非有特别需要，一般多采用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。　　

轴承内径公差带的位置和大小与一般基准孔不同，（G与E）或（0与6）滚动轴承的内径是有特殊公差带位置的基准孔,各精度等级轴承内径的公差带从零线起向下布置,上偏差为零,下偏差为负值.轴承外径公差带位置与基轴制类似,从零线起向下布置.2 ]7 y) H  _9 M0 b) r/ A

①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。 ②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。　　

选用与滚动轴承的精度有关，①与G（0）级轴承配合的轴，其公差等级一般为IT6，外壳孔为IT7；②与E（6）、D（5）级轴承配合，轴一般为IT5，外壳孔为IT6。

要看具体使用条件，如果对轴是旋转负荷，转速较高，负荷较大，则要求紧一些；如是静止负荷，则可松些；也要看安装方式，如果内外圈同时安装，为装配方便计，也应松些。
