花键铣挂轮计算公式【全】
师傅们来讲解一下花键铣挂论计算公式和具体步骤
项 目 | 代 号 | 公 式 |
分度圆直径 | D | mZ |
基圆直径 | Db | mZcosaαD |
周节 | p | πm |
内花键大径尺寸 30°平齿根 30°圆齿根 45°圆齿根 |
Dei Dei Dei |
m(Z+1.5) m(Z+1.8) m(Z+1.2) |
内花键大径下偏差 |
| 0 |
内花键大径公差 |
| IT12 IT13 IT14 |
内花键渐开线终止圆直径最小值 30°平齿根或圆齿根 45°圆齿根 |
DFimin DFimin |
m(Z+1)+2CF m(Z+0.8)+2CF |
内花键小径基本尺寸 | Dii | DFemax+2CF |
内花键小径极限偏差 |
| 见表 |
基本齿槽宽 | E | 0.5πm |
作用齿槽宽最小值 | Evmin | 0.5πm |
实际齿槽宽最大值 | Emax | Evmin+(T+λ) |
实际齿槽宽最小值 | Emin | Evmin+λ |
作用齿槽宽最大值 | Evmax | Emax-λ |
外花键作用齿厚上偏差 | sxV | 见表 |
外花键大径基本尺寸 30°平齿根或圆齿根 45°圆齿根 |
Dee Dee |
m (Z+1) m (Z+0.8) |
外花键大径上偏差 |
| EsV/tanaD |
外花键大径公差 |
| 见表 |
外花键渐开线起始圆直径最大值 | DFemax |
|
外花键最小尺寸 30°平齿根 30°圆齿根 45°圆齿根 |
Die Die Die |
m(Z-1.5) m(Z-1.5) m(Z-1.5) |
外花键小径上偏差 |
| esV/tanaI见表 |
外花键小径公差 |
|
|
基本齿厚 | S | 0.5πm |
作用齿厚最大值 | SVmax | S+esV |
实际齿厚最小值 | Smin | SVmax-(T+λ) |
实际齿厚最大值 | Smax | SVmax-λ |
作用齿厚最小值 | SVmax | Smin+λ |
齿形裕度 | CF | 0.1m |

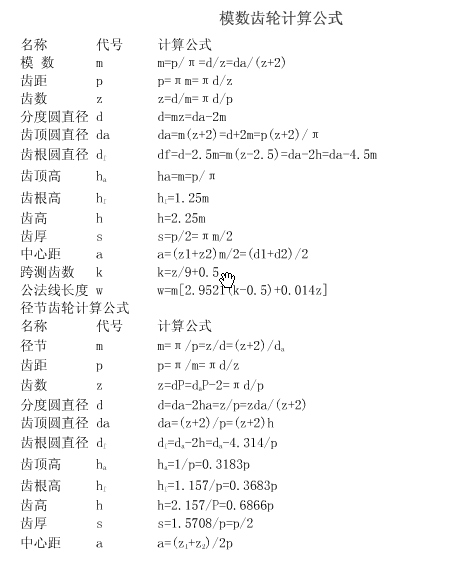

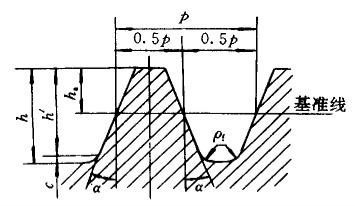

渐开线圆柱齿轮基本齿廓
基本齿廓 | 齿廓参数名称 | 代号 | 数值 |
| 齿顶高 | ha | m |
工作高度 | h' | 2m | |
顶 隙 | c | 0.25m | |
全齿高 | h | 2.25m | |
齿 距 | p | πm | |
齿根圆角半径 | ρf | ≈0.38m |
注：1.渐开线圆柱齿轮的基本齿廓是指基本齿条的法向齿廓。
2.本标准适用于模数m≥1mm，齿形角α=20° 的渐开线圆柱齿轮。
圆柱齿轮重合度计算
1.直齿圆柱齿轮重合度计算公式
式中，“±”符号中，“＋”号用于外啮合传动，“－”号用于内啮合传动。
2.斜齿圆柱齿轮重合度计算公式
总重合度
端面重合度
纵向重合度
