螺纹气管接头规格型号【大全】

不锈钢快速接头型号有A型、B型、C型、D型、E型、F型、DC型、DP型等

橡胶软接头螺纹牙型：公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

不锈钢快速接头螺纹单位：公制螺纹用公制单位，

美英制螺纹用英制单位。

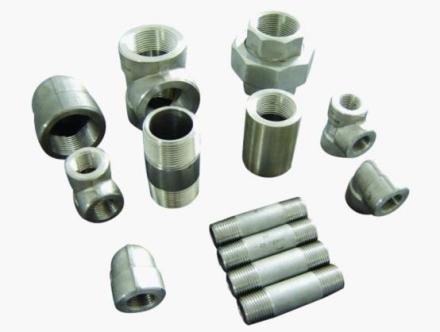

不锈钢快速接头螺纹其它说明：管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺

纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度

TR和TM30度）

普通螺纹：公制螺纹

M；英制W；美制UNC、UNE、UNEF

橡胶软接头管螺纹：英制PS、PT、PF

；美制NPS、NPT、NPTF、NPSM

气动快速接头规格有哪些

首先说明一下，现我国大陆、（包括台湾、韩国等）为主的气动快速接头（快插快接型）规格的大致基本识别方法，再列出现在的快速接头基本型号的规格：
型号规格表示分为三部分组成：系列代号（用英文大写代码） + 配管外径Ø；（用两位数代码） + 接头螺纹（用两位数或螺纹直接代码）。
比如： PC10-02 ，这个气接头的意义就是：
PC 直通终端接头系列（可以有PC =直接型、PL= L直角型、PST= T型（三通）、PB、PD、PX、SL、PH、等）
10 连接气管外径（可以有04=Ø4、06=Ø6、08=Ø；8、10=Ø10、12=Ø12、16=Ø16等）
- 分隔符
02 接螺纹代号（可以有英制管螺纹：01 = G1/8"螺纹、02= G1/4"螺纹、03= G3/8" 螺纹、04= G1/2" 螺纹、M5= M5螺纹、M10X1 =M10X1螺纹等）
所以，PC10-02 快速接头就是：直通接头，一头接外径 Ø10的气管，一头连接 G1/2"管螺纹的直接头。
你可以举一反三的理解这类快速接头，按这个方法规律识别。下面给介绍一般气接头快速接头规格有那些。

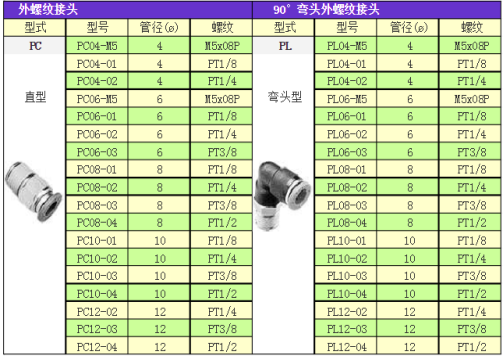

PC系列： PC04M5 PC04M6 PC0401 PC0402 PC0403 PC06M5 PC06M6 PC0601 PC0602 PC0603 PC0801 PC0802 PC0803 PC0804 PC1001 PC1002 PC1003 PC1004 PC1201 PC1202 PC1203 PC1204 PC1603 PC1604
PL系列： PL04M5 PL04M6PL0401 PL0402 PL0403 PL06M5 PL06M6PL0601 PL0602 PL0603 PL0801 PL0802PL0803 PL0804 PL1001 PL1002 PL1003 PL1004 PL1201 PL1202 PL1203 PL1204 PL1603 PL1604

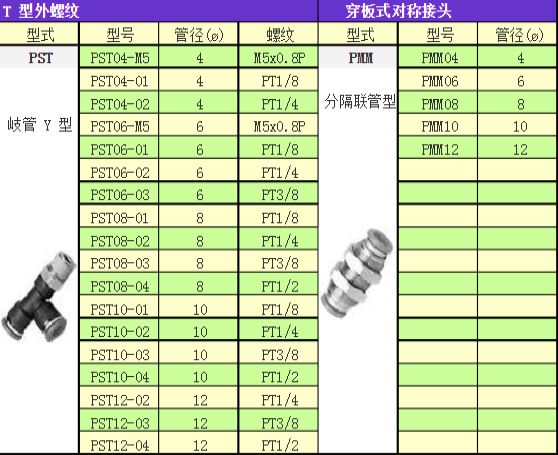

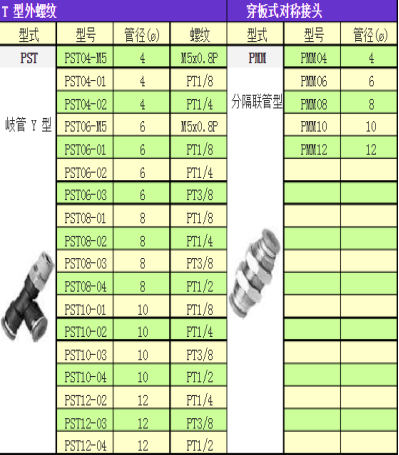

PST系列：04M5 PST04M6 PST0401 PST0402 PST0403 PST06M5 PST06M6 PST0601 PST0602 PST0603 PST0801 PST0802 PST0803 PST0804 PST1001 PST1002 PST1003 PST1004 PST1201 PST1202 PST1203 PST1204 PST1604

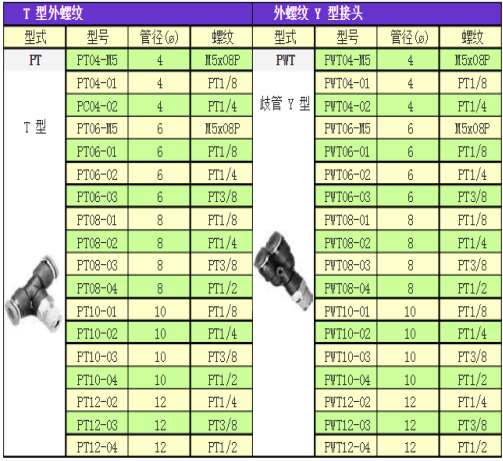

PT系列：PT04M5 PT04M6 PT0401 PT0402 PT0403 PT06M5 PT06M6 PT0601 PT0602 PT0603
气动快速接头的型号规格根据不同的国家、不同的品牌、不同的生产厂家其标注型号规格是不一样。欧洲国家的品牌有国际标准（英寸为主），亚洲有日本等国的标准，我国大陆、台湾、韩国等的一般型号标注基本是一样的。以上就是我国大陆、台湾、韩国等的气动快速接头规格。
