说到直线导轨，目前市场上最常用的品牌就是上银和银泰或者国产上银互换尺寸银泰互换尺寸的产品。因此说到直线导轨规格型号一般都是按照这两个品牌来说的。下面就先说一下上银品牌直线导轨及滑块的相关规格型号尺寸。

HIWIN上银直线导轨

一、直线导轨规格型号尺寸

1.1上银直线导轨尺寸

上银的产品系列比较多，常用的有14个系列分别为

HG系列、RG系列、EG系列、MG系列、CG系列

QH系列、QR系列、QE系列、QW系列、

WE系列、E2系列、SE系列、AG系列、RC系列

但是最常用的还是HG系列和EG系列，我们就说一下这两个系列的尺寸吧

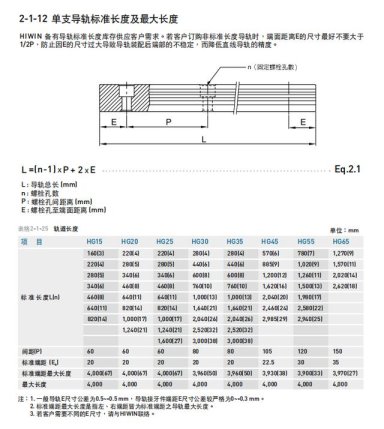

HG系列导轨尺寸

HG系列直线导轨

HGR15-R1000-H，HGR20-R1000-H，HGR25-R1000-H，HGR30-R1000-H HGR35-R1000-H，HGR45-R1000-H，HGR55-R1000-H，HGR65-R1000-H HGH系列重负荷滑块

HGH15CAZ1H，HGH20CAZ1H，HGH25CAZ1H，HGH30CAZ1H，HGH35CAZ1H，HGH45CAZ1H，HGH55CAZ1H，HGH65CAZ1H HGW系列重负荷滑块

HGW15CCZ1H，HGW20CCZ1H，HGW25CCZ1H，HGW30CCZ1H HGW35CCZ1H，HGW45CCZ1H，HGW55CCZ1H，HGW65CCZ1H HGH系列超重负荷滑块

HGH20HAZ1H，HGH25HAZ1H，HGH30HAZ1H，HGH35HAZ1H HGH45HAZ1H，HGH55HAZ1H，HGH65HAZ1H HGW系列超重负荷滑块

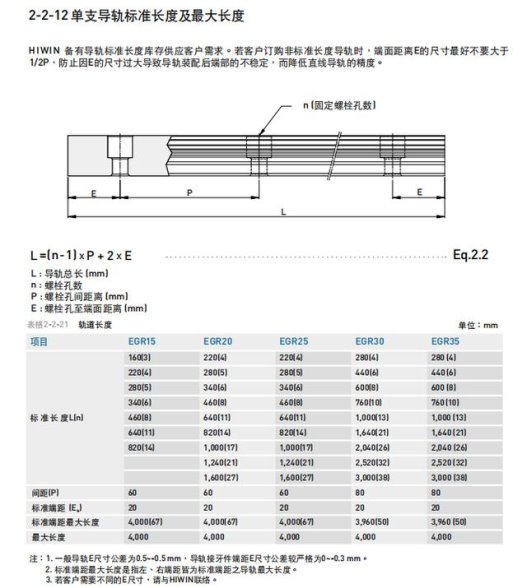

HGW20HCZ1H，HGW25HCZ1H，HGW30HCZ1H，HGW35HCZ1H HGW45HCZ1H，HGW55HCZ1H，HGW65HCZ1H EG系列直线导轨

EGR15-R1000-H，EGR20-R1000-H，EGR25-R1000-H，EGR30-R1000-H EGH系列重负荷滑块

EGH15CAZ1H，EGH20CAZ1H，EGH25CAZ1H，EGH30CAZ1H EGW系列重负荷滑块

EGW15CAZ1H，EGW20CAZ1H，EGW25CAZ1H，EGW30CAZ1H EGW15CBZ1H，EGW20CBZ1H，EGW25CBZ1H，EGW30CBZ1H EGH系列中负荷滑块

EGH15SAZ1H，EGH20SAZ1H，EGH25SAZ1H，EGH30SAZ1H EGW系列中负荷滑块

EGW15SAZ1H，EGW20SAZ1H，EGW25SAZ1H，EGW30SAZ1H

凡一传动，让你的机械运转无忧

EGW15SBZ1H，EGW20SBZ1H，EGW25SBZ1H，EGW30SBZ1H MGN系列不锈钢直线导轨

MGN7-R1000-H-M，MGN9-R1000-H-M，MGN12-R1000-H-M， MGN15-R1000-H-M MGN系列不锈钢滑块

MGN7-C-H-M，MGN9-C-H-M，MGN12-C-H-M，MGN15-C-H-M MGN系列不锈钢加长滑块

MGN7-H-H-M，MGN9-H-H-M，MGN12-H-H-M，MGN15-H-H-M

上银是由台湾大银微系统股份有限公司生产。 源自Hi-Tech Winner的缩写，用意是With us, you are a hi-tech winner。 意即客户使用HIWIN的线性传动产品而创新价值、增强竞争力，成为市场赢家；当然也有自我期许成为创新科技的赢家。 HIWIN在中国、美国、日本及欧体等具有工业基础的34个国家，完成商标注册登记，并且持续推广运用，如今HIWIN已是世界知名品牌之一。线性滑轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与滑轨间的束制单元设计，使得线性滑轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用线性滑轨作导引，必能大幅提高设备精度与机械效能。
