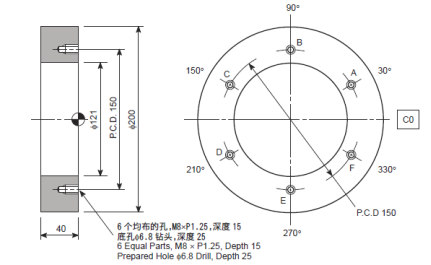

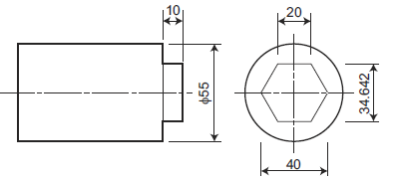

数控车铣复合一体机编程实例【新】

工序

T代码

刀具名称

主轴转速

进给速度

刀具偏移编号

N1

T0101

中心钻

2000

150

1

N2

T0202

φ直径钻头

1300

200

2

N 3

T0303

M8（）丝锥

400

500

3

程  序

说  明

O0001;

N1（CENTER DRILL）

G98;

M45;

G28 H0;

G00 T0101

G97 S2000 M13;

  ;

G83    F150 K6;

G80;

G00   M05;

M46;

G99;

M01;

用中心钻进行钻削

设定每分钟进给量模式

C轴连接

将C轴返回至机床零点

旋转刀塔以选择1号刀具

以2000 r/min的转速启动旋转主轴刀具

以快速进给速度定位在孔加工起点位置

执行端面锪孔钻削循环G83

H60   增量值：当前位置→B→C→D→E→F→A

  点Z（孔底）的Z坐标值

 从初始点到R点的距离和方向

F150  150mm/min的进给速度

K6    重复次数6次

取消孔加工循环

停止旋转刀具主轴

取消C轴连接

调用每转进给量模式

可选停止

N2（ DRILL）

G98;

M45;

G28 H0;

G00 T0202

G97 S1300 M13;

  ;

G83    F200 K6;

G80;

G00   M05;

M46;

G99;

M01;

用φ直径钻头进行钻削

设定每分钟进给量模式

C轴连接

将C轴返回至机床零点

旋转刀塔以选择2号刀具

以1300 r/min的转速启动旋转主轴刀具

以快速进给速度定位在孔加工起点位置

执行端面锪孔钻削循环G83

H60   增量值：当前位置→B→C→D→E→F→A

  点Z（孔底）的Z坐标值

 从初始点到R点的距离和方向

F200  200mm/min的进给速度

K6    重复次数6次

取消孔加工循环

停止旋转刀具主轴

取消C轴连接

调用每转进给量模式

可选停止

N3（M8× TAP）

G98;

M45;

G28 H0;

G00 T0303;

G97;

  ;

G384    S400 T2;

G384 ;

G384 ;

G384 ;

G384 ;

G384 ;

G380;

G00   M05;

M46;

G99;

M30;

用M8×丝锥攻丝

设定每分钟进给量模式

C轴连接

将C轴返回至机床零点

旋转刀塔以选择2号刀具

采用恒转速模式

以快速进给速度定位在孔加工起点位置

在点A端面执行端面同步攻丝循环G384

  点Z（孔底）的Z坐标值

Z=-（丝锥深度+攻丝长度）= -（15+5）= -20

  R点位置（绝对指令）

  螺距 mm

T2    攻丝方向（Z轴方向右旋螺纹）

在点B至F执行端面同步攻丝循环G384

取消孔加工循环

停止旋转刀具主轴

取消C轴连接

调用每转进给量模式

程序结束

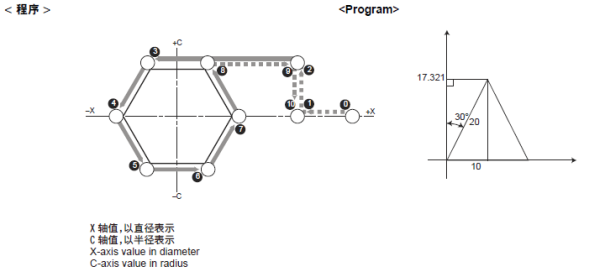

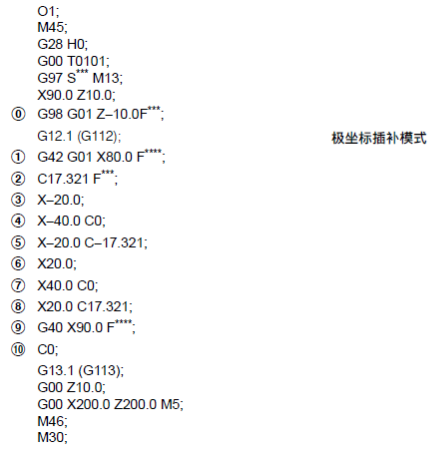

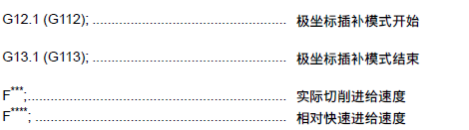

O6610

加工主程序

M98P0001

调用端面加工程序

M98P0002

调用外轮廓粗、精加工程序

M98P0003

M98P0004

M98P0005

G10P09R0

M98P0005

M98P0006

G10P09R0

M98P0061

M98P0008

M98P0009

M30

O1

端面车削

G53G0X-2.

回第二机床原点

G53G0Z-50.

G54

建立工件坐标系

T404

选择4号刀具

M46

取消C轴离合方式

G99

设定每转进给率方式

G50S3000

设定最高转速3000r/min

G96M4S200

启用恒线速度200m/min

G0Z0.

快速定位至端面

X65.

车端面

退刀

G53G0X-2.

回第二机床坐标原点

G53G0Z-50.

M05

主轴停

M99

子程序结束并返回主程序

O2

应用G71、G70循环粗、精车外轮廓

G53G0X-2.

回第二机床原点

G53G0Z-50.

G54

建立工件坐标系

T404

选择4号刀

G50S3000

设定最高转速3000r/min

G99

设定每转进给率方式

G96S200M4

启用恒线速度200m/min

G0Z5.

快速定位靠近工件

X65.

.

定位至粗加工起点

设置G71粗加工循环参数

精加工轮廓程序起始段

精加工轮廓程序末尾段

G53G0X-2.

回第二机床原点

G53G0Z-50.

M5

主轴停止

M0

程序停

G50S3000

设定最高转速3000r/min

G96M4S200

启用恒线速度200m/min

T404

更新刀补

G99

每转进给率设定

.

定位至精加工起点

G70P10Q20

精加工外轮廓

G53G0X-2.

回第二机床原点

G53G0Z-50.

M05

主轴停

M99

子程序结束并返回主程序
