万向摇臂钻床常见故障及解决方法【超实用手册】

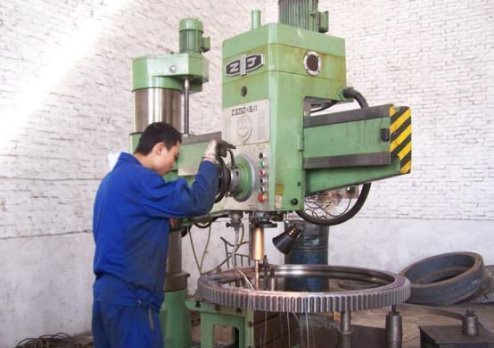

摇臂钻床是生产中的主力机床,检修不及时会使设备精度下降或造成设备故障。
一、主轴箱锁紧、立柱锁紧、摇臂锁紧故障判断与排除
1.工作原理
(1)液压系统:当压力油进入油缸无干腔,推动活塞使菱形块直立略有偏移而自锁,将主轴箱锁紧在摇臂上。压力油进入油缸有干腔,推倒菱形块使主轴箱松开,锁紧消除。
(2)立柱锁紧通过杠杆使立柱与立柱外套的锥面压紧或松开实现立柱的锁定与松开。锥面的脱开,是由装在外套上部的弹簧片抬起锥套实现的。
(3)摇臂锁紧通过杠杆使摇臂松开或锁紧,升降前的松开和升降后的夹紧是由装在加紧油缸座上的电气开关控制的。
钻床是一种用途广泛的机床，主要用来钻孔、扩孔、铰孔、镗孔、攻丝及修刮平面等多种形式的加工。钻床的种类很多，有台式钻床、立式钻床、摇臂钻床、多轴钻床、卧式钻床和数控钻床等。在各种钻床中，摇臂钻床是一种最常见的钻孔设备，操作方便、灵活、范围广，特别适用于单件或成批生产中带有多孔大型工件的孔加工，摇臂钻床主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。在使用过程中，摇臂钻床经常会遇到各种各样的故障，影响生产。
今天小编就结合《常见机床电气线路的检修》来介绍摇臂钻床最常见的三种故障及其解决方案。
故障一：按启动按钮主电机不转动
故障分析：
总电源开关未打开；启动按钮接触不好；接触器不吸合，主电机接线盒及电气盘内的接线处接触不好或接头脱落。

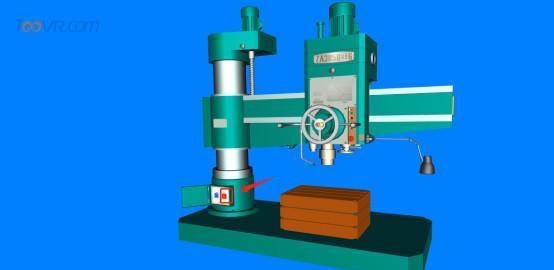

万向摇臂钻床电源开关
解决方法：
打开总电源开关；检查启动按钮接头；检查电器柜中接触器的各接点检查电机相联系的接线处。
故障二：主轴和外表面有漏油现象
故障分析：
邮箱内的油充填过多，从轴承座的上面漏出。
解决方法：
注油时，不要使油量超过油标中心的标记。

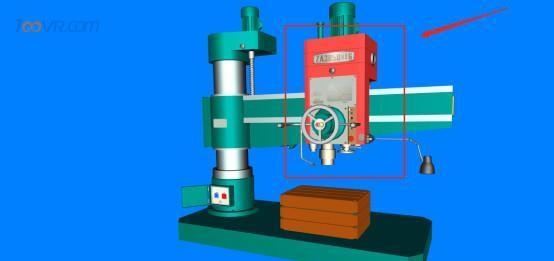

万向摇臂钻床主轴箱
故障三：主轴箱夹不紧
故障分析：
主轴箱与摇臂接合的55°导轨面配合间隙大；主轴箱夹紧块位置不对；夹紧油缸与制动架接合处泄油或有关处漏油；菱形块过盈量不够，不能使之立起而自锁。

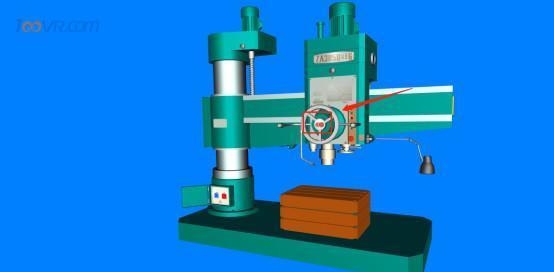

万向摇臂钻床夹紧按钮
解决方法：
调整螺钉，使之配合的55°导轨面不应大于0.04mm的间隙；在松开状态下，松开螺钉调整夹紧块到合适位置再紧固螺钉。以上便是摇臂钻床最常见的三种故障的简单分析处理方法，简单故障自己排除解决不仅可以节省维修费用，同时也不会耽误生产。
