液位传感器的接线【图解】
正确了解液位传感器接线的方法，才会减少液位传感器在运作过程中出现误差，否则很容易会导致液位传感器的损坏，影响测量的准确性。因此液位传感器接线的方法对于我们的使用是非常重要的。那么如何对液位传感器接线呢？接下来小编就为大家介绍一下液位传感器如何接线。
液位传感器是一种常见的测量液位位置的传感器，它是将位的高度转化为电信号的形式进行输出。液位传感器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最大电流不超过28mA，因而能够可靠地保护电源并使二次仪表不被损坏。
液位传感器，一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制、电压的三线制输出。目前很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。这样一来液位传感器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。
液位传感器接线之电流型二线制接比方式：电源+==供电+;信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。
液位传感器接线之电压型三线制接线方式：电源+==供电+;电源-(信号-)==供电-;信号+==反馈+，电源-(信号-)。
液位传感器接线之四线制接线方式：电源+==供电+;电源-==供电-;信号+==反馈+，信号-==反馈-。

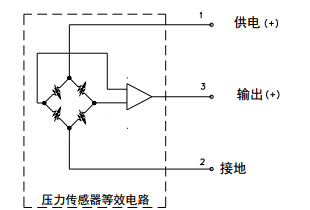

液位传感器接线图

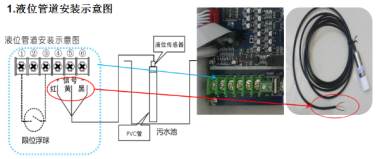

液位传感器安装要求
1、尽量使用较粗的PVC管，防止污泥堵塞。 1.左图所示限位浮球分别对应机器液
2、要求安装液位传感器时，根据污水池的深度制 位板控制端口①③;液位传感器分别
做PVC管长，压力管需要与污池底部留5-10CM 对应机器液位板控制端口④⑤⑥;
高度防止污泥诸塞，PVC管须固定在水池壁边，防止晃动 (注意液位传感器线颜色及对应端口)
下面就给各人介绍下如何安设的液位传感器：
一、液位传感器的导压管内的液柱压头应保持平衡。
二、抗御变送器和氧化性或过热的被测介质相交战。
三、导压管要尽或是短一些。
四、抗御垃圾在导压管内聚积。
五、导压管应安设在温度梯度和温度执著小，无冲击和振动的中央。
六、液位传感器因为其量程小，安设位置一致而受力不平均引起压力的变化。
