法兰垫片规格尺寸参考表【大全】
说到法兰，大家都了解，有人问gb91192010法兰标准尺寸表，当然了，还有人想问金属缠绕垫片的标准，这到底怎么回事呢？其实法兰公称直径对应尺寸呢，下面是小编为你整理的各种法兰规格及尺寸对照表，希望大家有所收获。

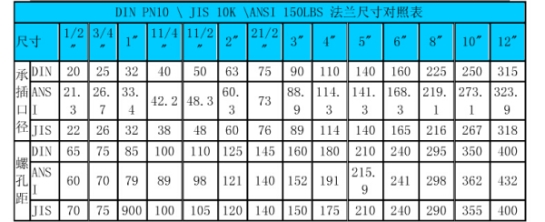

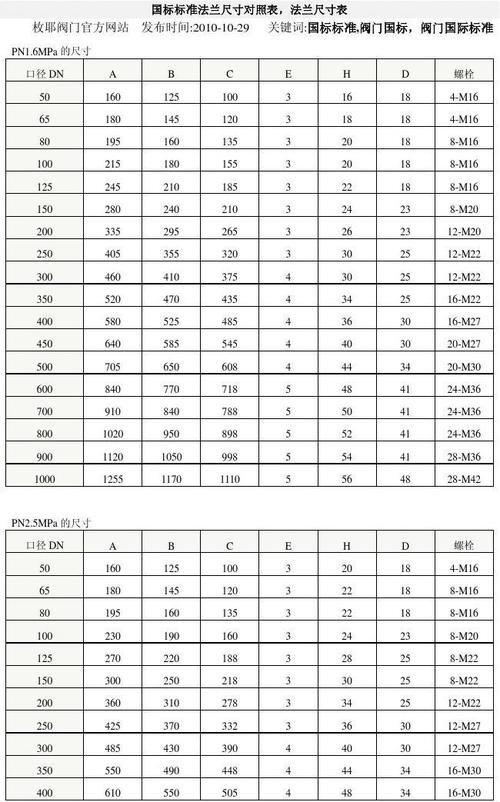

各种法兰规格及尺寸对照表有，
JB/T4701-2000压力容器甲型平焊法兰
JB/T4702-2000压力容器乙型平焊法兰
JB/T4703-2000压力容器长颈对焊法兰
JB/T4721-92 外头盖侧法兰
小法兰选用的是HG20592-HG20535-2009标准

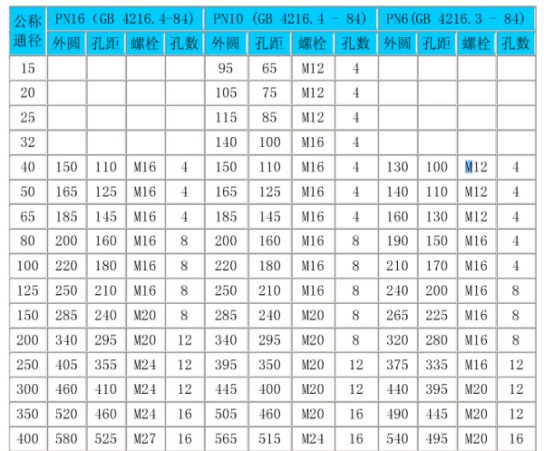

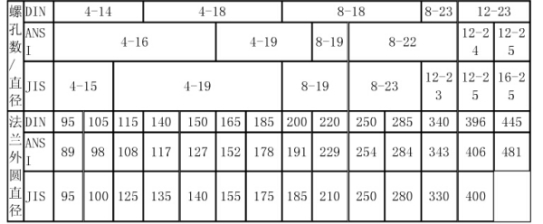

法兰螺栓对照表主要记录了法兰螺栓孔距、 孔数、 公称通径等信息， 参考意义很大。
法兰螺栓对照表如下：
DN 1000 法兰规格型号尺寸重量是多少？
DN1000法兰规格型号尺寸理论重量是90kg。
零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配的管子公称直径表示的。
如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。
在现代工业的连续生产中法兰受介质腐蚀、冲刷、温度、压力、震动等因素的影响，会不可避免的出现泄露问题。由于密封面加工尺寸的误差，密封元件的老化以及安装紧固不当等原因极易造成法兰的渗漏。
如果不能及时治理法兰渗漏问题，在介质的冲刷下会使渗漏迅速扩大，造成物料的损失，生产环境的破坏，导致企业停机停产，造成巨大的经济损失。如果是有毒有害、易燃易爆的介质泄漏，还有可能造成人员中毒、火灾爆炸等重大事故。
传统解决法兰渗漏的方法为更换密封元件和涂抹密封胶或者更换法兰及管道，但该方法具有很大的局限性，且有的渗漏受工作环境安全的要求限制，无法现场进行解决。现可以采用高分子复合材料进行现场堵漏，其中应用比较成熟的有福世蓝的体系。
其是一个很理想的方法，特别是在易燃易爆场合下，更显示其独有的优越性。高分子复合材料技术施工工艺简单、安全，且费用低，能够为企业解决大部分的法兰渗漏问题，消除安全隐患，为企业节省更多的维修成本。

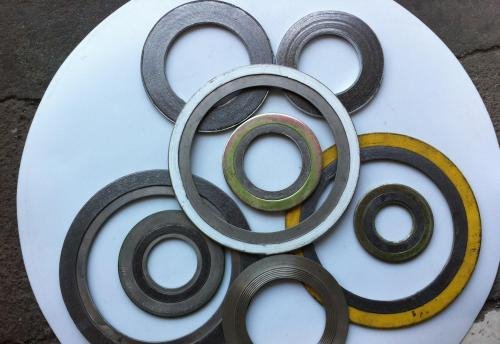

各个标准的金属缠绕垫片所对应的规格
各个标准的金属缠绕垫片所对应的规格如下：
D1222缠绕垫片
D :带内外加强环型缠绕垫片
*位数字:：外环材质: 1低碳钢（20#）
第二位数字：主体材质的内嵌材料2：0Cr18Ni9（304）
第三位数字：主体材质的外包材料2：柔性石墨带
第四位数字：内环材质 2：0Cr18Ni9（304）
缠绕垫片型号中各位置的数字含义：
*位数字：外环材质
0：无外环；
1：低碳钢（20#）
2：0Cr18Ni9（304）
3：0Cr17Ni12Mo2（316）
4：00Cr17Ni14Mo2（316L）
第二位数字：主体材质的内嵌材料
2：0Cr18Ni9（304）
3：0Cr17Ni12Mo2（316）
4：00Cr17Ni14Mo2（316L）
第三位数字：主体材质的外包材料
1：特制石棉纸
2：柔性石墨带
3：聚四氟乙烯
4：特制非石棉板
第四位数字：内环材质
0：无内环；
1：低碳钢（20#）
2：0Cr18Ni9（304）
3：0Cr17Ni12Mo2（316）
4：00Cr17Ni14Mo2（316L）
