合像水平仪的工作原理【详解】

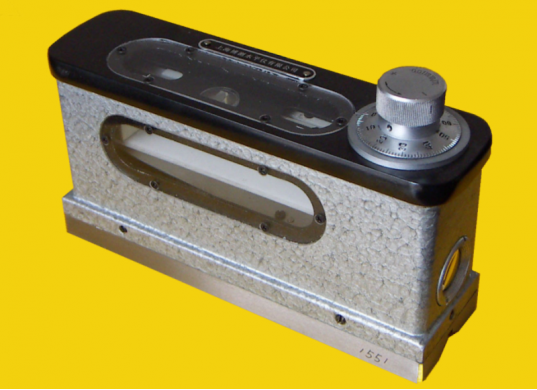

合像水平仪的使用范围与水平仪相同.与水平仪相比,光学合像水平仪采用光学系统提高了读书精度,有增加了测微螺旋副,使测量的倾斜角度范围变大,其结构如图所示.光学合像水平仪读数时,通过调微螺杆5和杠杆7调节水准泡管使气泡两端的影像在目镜1视场中合像后,从刻度窗6读出大数(1mm/m),数值的正负方向由刻度盘旋转方向决定(刻度上标有"+"、"-"符号和方向箭头).
合像水平仪的技术参数是多少?
1.刻度盘分划值:0.01mm/m
2.最大测量范围正负:0-10mm/m
3.示值误差:正负1mm/m范围内正负0.01mm/m
4.全部测量范围内正负0.02mm/m
5.工作面平面性偏差:0.003mm
6.水准器格值:0.1mm/m7.工作面尺寸:165*48mm

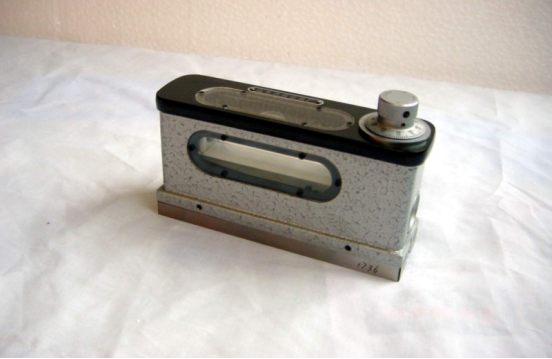

合像水平仪有哪些结构组成?
合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成.
合像水平仪主要用途是什么?
合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度.
合象水平仪的工作原理是什么?
合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的精确度,利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度.所以被测量件倾斜0.01毫米/米时,就可精确的在合象仪中读出.(在合象水平仪中水准器主要是起指零的作用.)合像水平仪使用方法:将合象水平仪按置在被检验件的工作表面上,由于被检验面的倾斜而引起两气泡象的不重合,则转动度盘,一直到两气泡象重合为止,此时即可得出读数.
合象水平仪使用时要注意什么?
(1)合象水平仪使用前,用汽油把油污洗净,再用脱脂纱布揩擦干净.
(2)温度变化对水准器的位置影响很大,使用时必须和热隔离,以免产生其它误差.
(3)测量时旋转度盘必须待两气泡完全符合后,按度盘正负方向的分度值进行读数.
(4)如发现合象水平仪的零位不正时,可进行调正.即将合象水平仪放在按置平稳的平台上,转动刻度盘使两气泡重合得第一个读数α,然后将仪器高速转180度,放回原位.重新转动刻度盘使两气泡象重合,得第二个读数β,则1/2(α+β)即为该仪器的零位误差.此格,使零位偏差值与指针线对齐,然后将螺钉固紧,即可.
